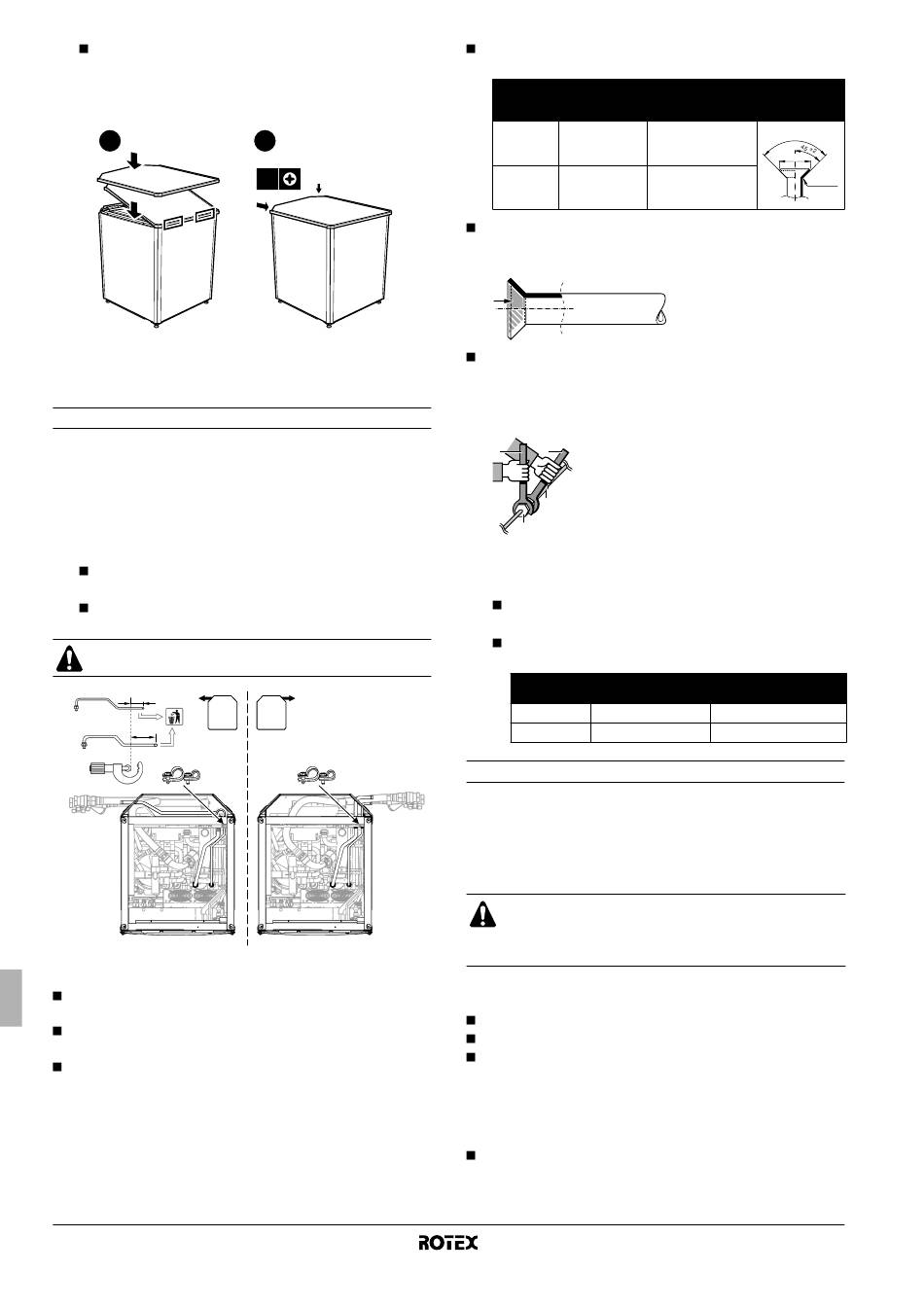

Fije el panel decorativo superior en la parte superior de la
unidad mediante los tornillos apropiados. N caso de que esté
instalado el depósito de agua caliente sanitaria (opcional),
consulte el manual de instalación del depósito de agua
sanitaria.
A
C
ONEXIÓN DE LAS TUBERÍAS
Instalación de los tubos de refrigerante
Para obtener información acerca de todas las directrices,
instrucciones y especificaciones en relación a la tubería del
refrigerante entre la unidad interior y la unidad exterior consulte el
manual de instalación de la unidad exterior.
Para realizar las conexiones de refrigerante dentro de a unidad, se
suministran 4 tuberías de refrigerante. Consulte las instrucciones
que se mencionan en l aplaca superior de la unidad.
En el caso de conexión derecha, solamente se necesitan
2 tuberías.
En el caso de conexión izquierda, solamente se necesitan
4 tuberías.
No suelde las conexiones de tubería dentro de la unidad.
75 mm
150 mm
Instrucciones para la conexión abocardada
No deben reutilizarse los abocardados. Deberán efectuarse
unos nuevos para evitar fugas.
Utilice un cortatubos y un abocardador adecuados a la tubería
de refrigerante.
Utilice sólo las tuercas abocardadas recocidas incluidas en la
unidad. Si se utilizan tuercas abocardadas diferentes puede
producirse una fuga de refrigerante.
Manual de instalación
10
B
2x
Por favor, consulte medidas de abocardado y par de apriete en
la tabla (un apriete excesivo hará que se parta el abocardado).
Tamaño de
Par de apriete
tubo (mm)
(N•m)
Ø9,5
33~39
Ø15,9
63~75
Cuando conecte la tuerca abocardada, recubra el abocardado
con aceite de éster o de éter por dentro y dé 3 o 4 vueltas a la
tuerca a mano antes de apretar firmemente.
Cuando afloje una tuerca abocardada utilice siempre dos llaves.
Cuando conecte la tubería utilice siempre una llave abierta en
combinación con una llave dinamométrica para apretar la tuerca
abocardada, evitando así que se parta la tuerca y se originen
fugas.
1
Unión de tubería
4
2
2
Llave abierta
3
Tuerca abocardada
1
4
Llave dinamométrica
3
No recomendado excepto en caso de emergencia.
Si tiene que conectar la tubería y no dispone de una llave
dinamométrica, siga el procedimiento de instalación siguiente:
Apriete la tuerca del abocardado con una llave abierta hasta
que la resistencia al apriete aumente de pronto.
Desde
esta
posición,
abocardada en el ángulo que se indica a continuación:
Tamaño de
Ángulo de apriete
tubo (mm)
adicional (grados)
Ø9,5
60~90
Ø15,9
30~60
Obras de tuberías de agua
Verificación del circuito de agua
Las unidades están equipadas con una entrada y una salida de agua
que se conectan al circuito de agua. Este circuito debe ser instalado
por un técnico autorizado y debe cumplir con todas las regulaciones
europeas y nacionales pertinentes.
Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las conducciones
de agua.
Antes de continuar la instalación de la unidad, verifique los puntos
siguientes:
La presión máxima del agua es de 4 bar.
La temperatura máxima del agua es 85°C.
Se debe instalar tomas para drenaje en todos los puntos bajos
del sistema para permitir el drenaje completo del circuito
durante el mantenimiento.
Se suministra una válvula de drenaje en la unidad interior y una
válvula de drenaje en el depósito de expansión para drenar el
agua del sistema de agua de la unidad interior.
Asegúrese de realizar el drenaje correctamente en la válvula de
alivio de presión, ya que el agua podría entrar en contacto con
partes eléctricas.
Unidad interior para bomba de calor de aire-agua
Forma del
Dimensiones de
abocardado
abocardado A (mm)
(mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
continúe
apretando
la
tuerca
Longitud recomendada
del brazo de la llave (mm)
±200
±300
RKHBRD011~016AAV1+Y1
4PW55786-1
