10. Interruptor DIP SS2
El interruptor DIP SS2 está provisto de 4 interruptores
selectores para configurar determinados parámetros de
instalación. Consulte "8.1. Descripción general de los ajustes
del interruptor DIP" en la página 23.
11. Toma X13A
La toma X13A recibe el conector K3M (sólo para instalaciones
con depósito de agua caliente sanitaria).
12. Toma X9A
La toma X9A recibe el conector del termistor (sólo para
instalaciones con depósito de agua caliente sanitaria).
13. Fusible FU2 (fusible en serie)
14. Transformador TR1
15. A4P
PCB de entrada/salida digital (sólo en instalaciones con kit de
alarma remoto).
16. X6YA/X6YB/X6Y
Conectores para conexión a una fuente de alimentación de
tarifa normal. Véase también "Conexión a una fuente de
alimentación de tarifa reducida" en la página 21.
AVISO
El diagrama de cableado eléctrico figura en la parte
interior de la tapa de la caja de interruptores.

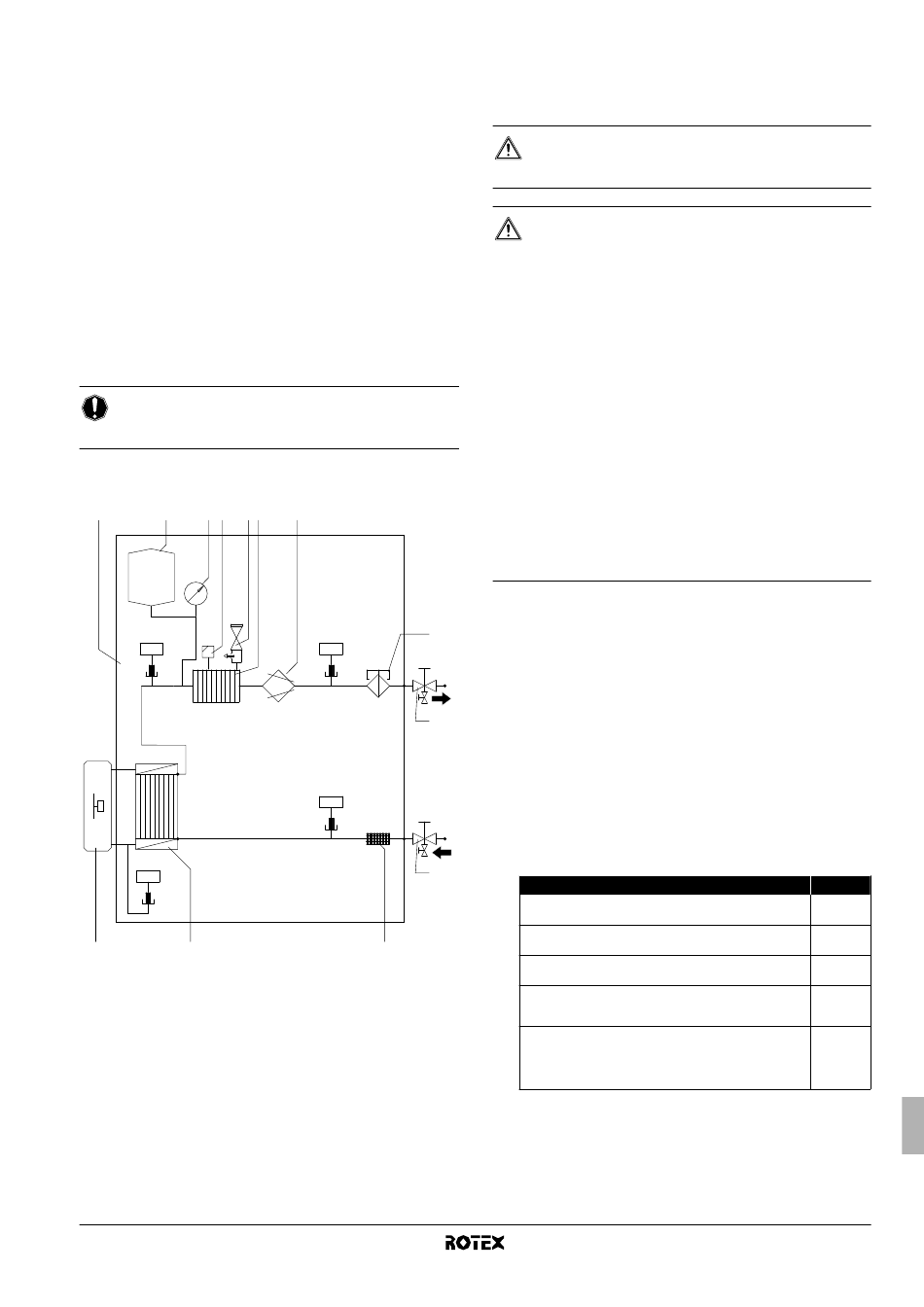

5.4. Diagrama de funcionamiento

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Unidad exterior
2 Unidad interior
3 Recipiente de expansión
4 Manómetro
5 Válvula de purga de aire
6 Válvula de alivio de presión
7 Calefactor auxiliar
8 Bomba
9 Interruptor de caudal
10 Válvula de cierre a la salida de agua con válvula
de drenaje (instalación en campo)
11 Válvula de cierre a la entrada de agua con válvula
de drenaje (instalación en campo)
12 Filtro
13 Intercambiador de calor
R1T Termistor del intercambiador de calor del agua de salida
R2T Termistor del calefactor auxiliar del agua de salida
R3T Termistor del lado de líquido refrigerante
R4T Termistor de agua de entrada
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
8
9
R2T
t >
10
R4T
t >
11
12
6. C
ÓMO INSTALAR LA UNIDAD INTERIOR
6.1. Selección del lugar de instalación
ADVERTENCIA
Asegúrese de que dispone de las medidas necesarias para
evitar que la unidad sea refugio de pequeños animales.
PRECAUCIÓN
■
Los animales pequeños pueden provocar averías,
humo o fuego si tocan las partes eléctricas. Recuerde
al cliente que debe mantener limpio el espacio que
rodea a la unidad.
■
El equipo no está previsto para su uso en atmósferas
potencialmente explosivas.
■
Asegúrese de que se toman las precauciones
suficientes, conforme a las regulaciones aplicables,
en caso de fuga de refrigerante.
■
Cuando se instala la unidad en una habitación pequeña,
tome medidas para impedir que la concentración de
refrigerante exceda los límites de seguridad permitidos
en el caso de una fuga de refrigerante.
Las concentraciones de refrigerante excesivas en una
habitación cerrada pueden derivar en una deficiencia
de oxígeno.
■
En lugares con posible fuga de gas inflamable con fibra
de carbono o polvo inflamable suspendido en el aire
o en lugares en los que se manipulan elementos
volátiles inflamables, tales como disolventes o gasolina.
Estos gases pueden provocar un incendio.
La unidad deberá montarse sobre pared, en interiores, cumpliendo
los siguientes requisitos:
■
Lugar de instalación libre de escarcha.
■
El espacio alrededor de la unidad es adecuado para las
reparaciones. (Consulte figura 2).
■
El espacio que rodea la unidad permitirá una suficiente
circulación de aire.
■
Hay una bandeja de drenaje que recoge el agua de
condensación (sólo en modelos RKHBX con kit de bandeja de
drenaje EKHBDP) y una válvula de alivio de presión.
■
La superficie de instalación es una pared plana, vertical y no
combustible capaz de soportar el peso de la unidad en
funcionamiento (consulte el apartado "12. Especificaciones
técnicas" en la página 51).
■
Deberá tener en cuenta las longitudes de tubo y distancias
especificadas.
Requisito
Longitud máxima permisible de la tubería de refrigerante
entre la unidad exterior y la unidad interior
Longitud mínima permisible de la tubería de refrigerante
entre la unidad exterior y la unidad interior
Altura máxima permisible entre la unidad exterior
y la unidad interior
Máxima distancia admisible entre la válvula de 3 vías y la
unidad interior (sólo para instalaciones con depósito de
agua sanitaria).
La distancia máxima permitida entre el depósito de agua
caliente sanitaria y la unidad interior (solo para
instalaciones con depósito de agua caliente sanitaria). El
cable del termistor suministrado con el depósito de agua
caliente sanitaria mide 12 m de longitud.
■
Durante el funcionamiento normal, la caja hidráulica emitirá
sonidos que podrían considerarse ruidos. El origen de estos
sonidos puede ser el funcionamiento de la bomba de agua y/o
la activación del contactor. Por lo tanto, se recomienda instalar
la caja hidráulica en una pared firme y lejos de entornos donde
los sonidos puedan molestar (por ejemplo, el dormitorio).
Valor
30 m
3 m
20 m
3 m
10 m
