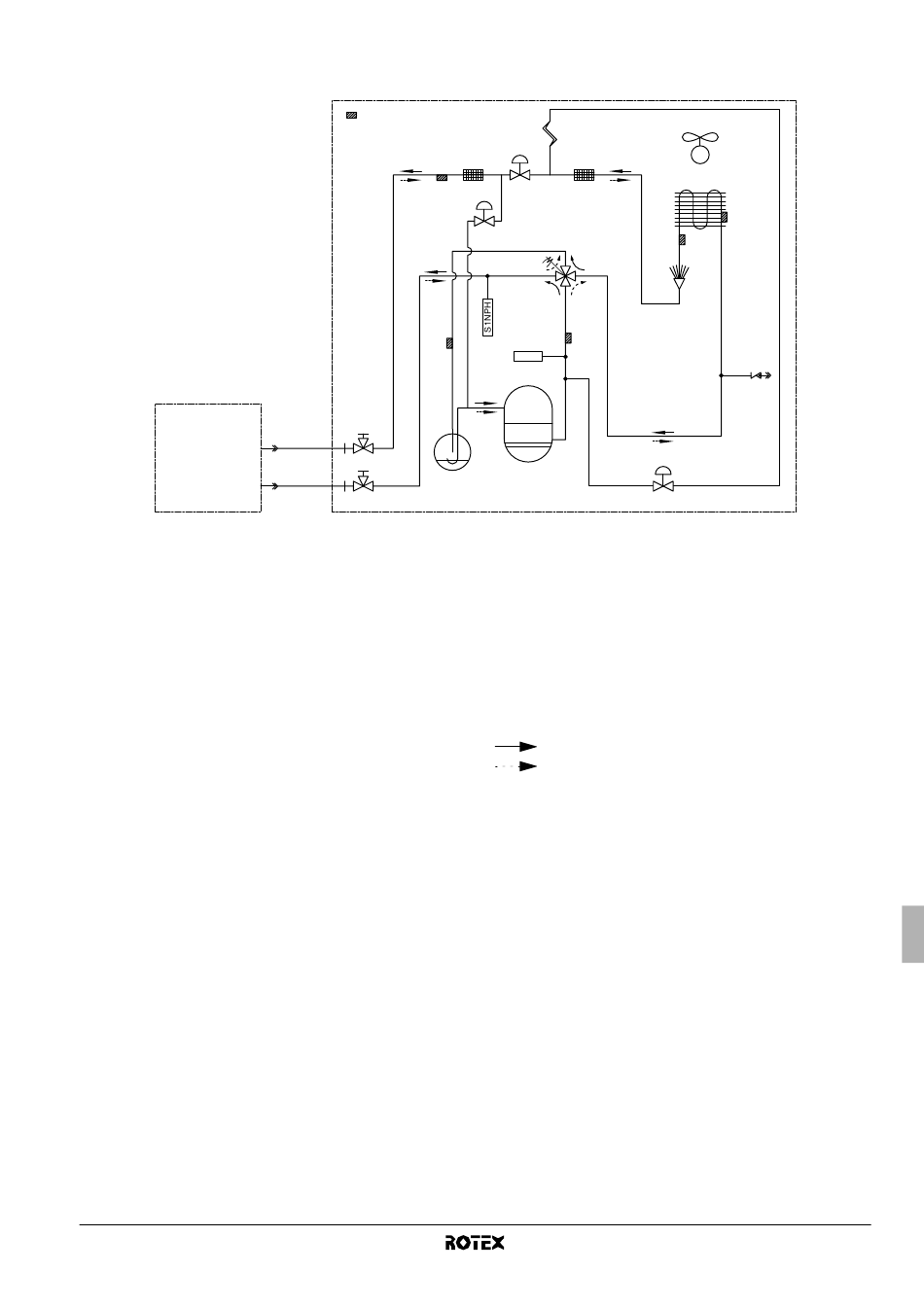

4.3. Diagrama de funcionamiento RRLQ_V3+W1

1
1 Unidad interior RKHBH/X016
2 Unidad exterior
3 Intercambiador de calor
4 Puerto de servicio 5/16"
5 Compresor
6 Acumulador
7 Sensor de presión
8 Conmutador de alta presión
9 Válvula de 4 vías
10 Filtro
11 Válvula de expansión electrónica (principal)
12 Tubería de obra Ø9,5
13 Tubería de obra Ø15,9
14 Válvula de cierre (con puerto de servicio 5/16")
RRLQ011~016CAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW57795-1 – 10.2010
2
R1T
10
R6T
R3T
14
12
14
13
6
18
Y1E
10
11
Y3E
17
9
Y1S
R2T
7
8
S1PH
M1C
5
15
E1HC
15 Calefactor del cárter
16 Motor del ventilador
17 Válvula de expansión electrónica (inyección)
18 Tubo capilar
19 Válvula de solenoide (gas caliente)
R1T Termistor (aire)
R2T Termistor (descarga)
R3T Termistor (aspiración)
R4T Termistor (intercambiador de calor)
R5T Termistor (intercambiador de calor medio)
R6T Termistor de líquido
Calefacción
Refrigeración
16
M1F-M2F
3
R5T
R4T
4
Y3S
19
