11. Toma X13A
La toma X13A recibe el conector K3M (sólo para instalaciones
con depósito de agua caliente sanitaria).
12. Toma X9A
La toma X9A recibe el conector del termistor (sólo para
instalaciones con depósito de agua caliente sanitaria).
13. Fusible FU2 alineado
14. Transformador TR1
15. A4P
Tarjeta de dirección de alarma remota/solar (sólo para
instalaciones con kit de alarma remota).
El diagrama de cableao eléctrico figura en la parte
NOTA
interior de la tapa de la caja de interruptores.

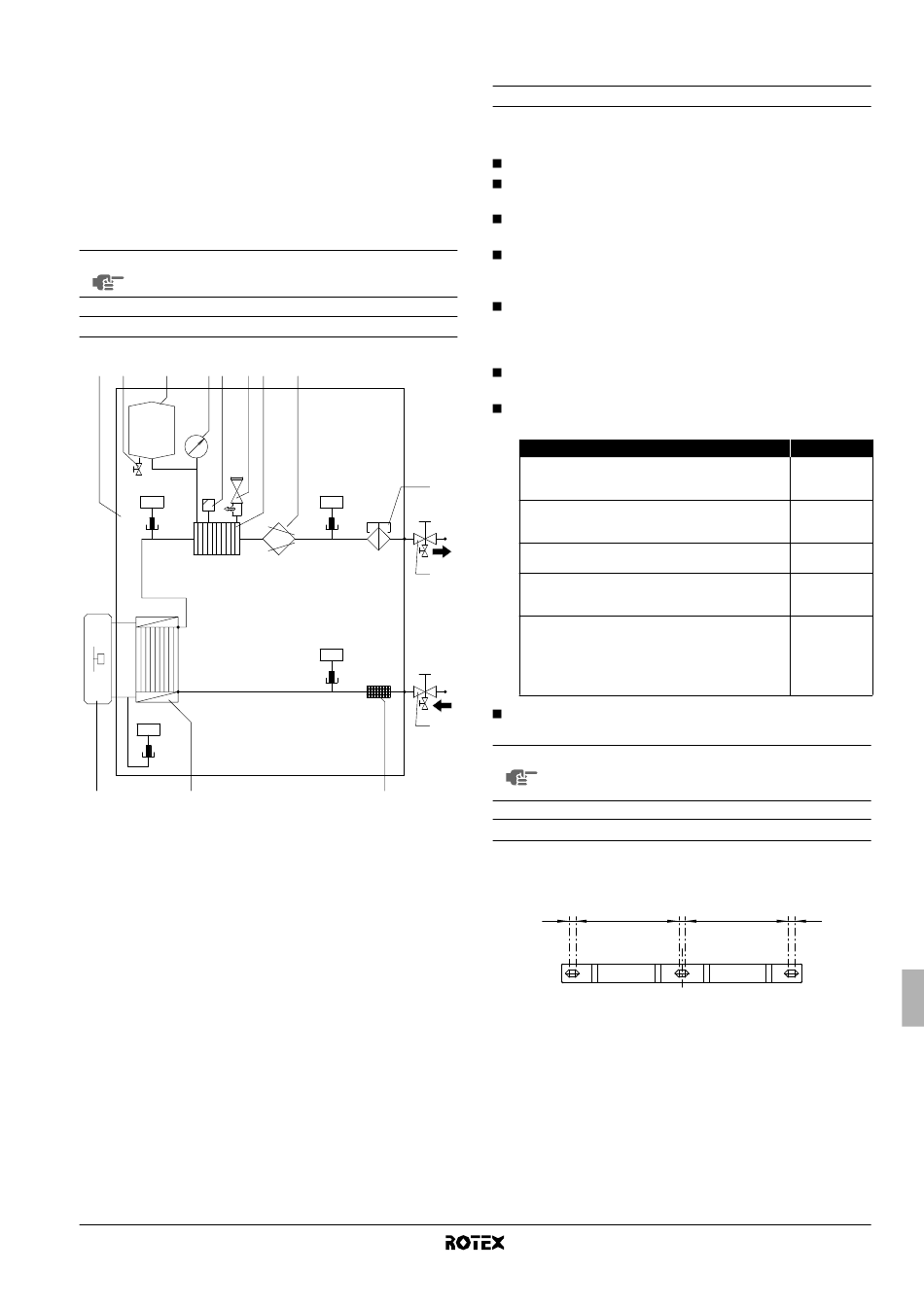

Diagrama de funcionamiento

2 3 4 5 6 7 8
R1T
t >
H O
2
R3T
t >
1 14
1 Unidad exterior
2 Unidad interior
3 Válvula de drenaje del
recipiente de expansión
4 Recipiente de
expansión
5 Manómetro
6 Válvula de purga de aire
7 Válvula de alivio de
presión
8 Recipiente del
calefactor auxiliar con
calefactor auxiliar
9 Bomba
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua
4PW50203-1A
9
10
R2T
t >
11
R4T
t >
12
13
10 Interruptor de flujo
11 Válvula de cierre a la salida
de agua con válvula de
drenaje (instalación en
campo)
12 Válvula de cierre a la
entrada de agua con válvula
de drenaje (instalación en
campo)
13 Filtro
14 Intercambiador de calor
R1T
R2T
Sensores de temperatura
R3T
R4T
C
ÓMO INSTALAR LA UNIDAD INTERIOR
Selección del lugar de instalación
La unidad deberá montarse sobre pared, en interiores, cumpliendo
los siguientes requisitos:
Lugar de instalación libre de escarcha
El espacio alrededor de la unidad es adecuado para las
reparaciones. (Consulte figura 2).
El espacio que rodea la unidad permitirá una suficiente
circulación de aire.
Hay una bandeja de drenaje que recoge el agua de
condensación (sólo en modelos RKHBX con kit de bandeja de
drenaje EKHBDP) y una válvula de alivio de presión.
La superficie de instalación es una pared plana, vertical y no
combustible capaz de soportar el peso de la unidad en
funcionamiento (consulte
técnicas" en la página 30).
No debe haber peligro de incendio debido a fugas de gas
inflamable.
Deberá tener en cuenta las longitudes de tubo y distancias
especificadas.
Requisito
Longitud máxima permisible de la tubería de
refrigerante entre la unidad exterior y la unidad
interior
Longitud mínima permisible de la tubería de
refrigerante entre la unidad exterior y la unidad
interior
Altura máxima permisible entre la unidad exterior y la
unidad interior
Máxima distancia admisible entre la válvula de 3 vías
y la unidad interior (sólo para instalaciones con
depósito de agua caliente sanitaria)
Distancia máxima admisible entre el depósito de agua
caliente sanitaria y la unidad interior (sólo para
instalaciones con depósito de agua caliente
sanitaria). El cable del termistor suministrado con el
depósito de agua caliente sanitaria es de 12 m de
longitud.
El equipo no está previsto para su uso en atmósferas
potencialmente explosivas.
Si la instalación está equipada con un depósito de
NOTA
agua caliente sanitaria (opcional), consulte el manual
de instalación del depósito de agua caliente sanitaria.

Dimensiones y espacio para mantenimiento

Unidad de medida: mm
Dimensiones del soporte de pared
10
163
Para ver las dimensiones de la unidad, consulte la figura 3
1 Manguera flexible de purga
2 Conexión para la salida del agua
3 Conexión para la entrada del agua
4 Conexión del líquido refrigerante
5 Conexión del gas refrigerante
Para ver el espacio requerido para el mantenimiento consulte la
figura 2.
el apartado "Especificaciones
Valor
30 m
3 m
20 m
3 m
10 m
10 10
163
Manual de instalación
