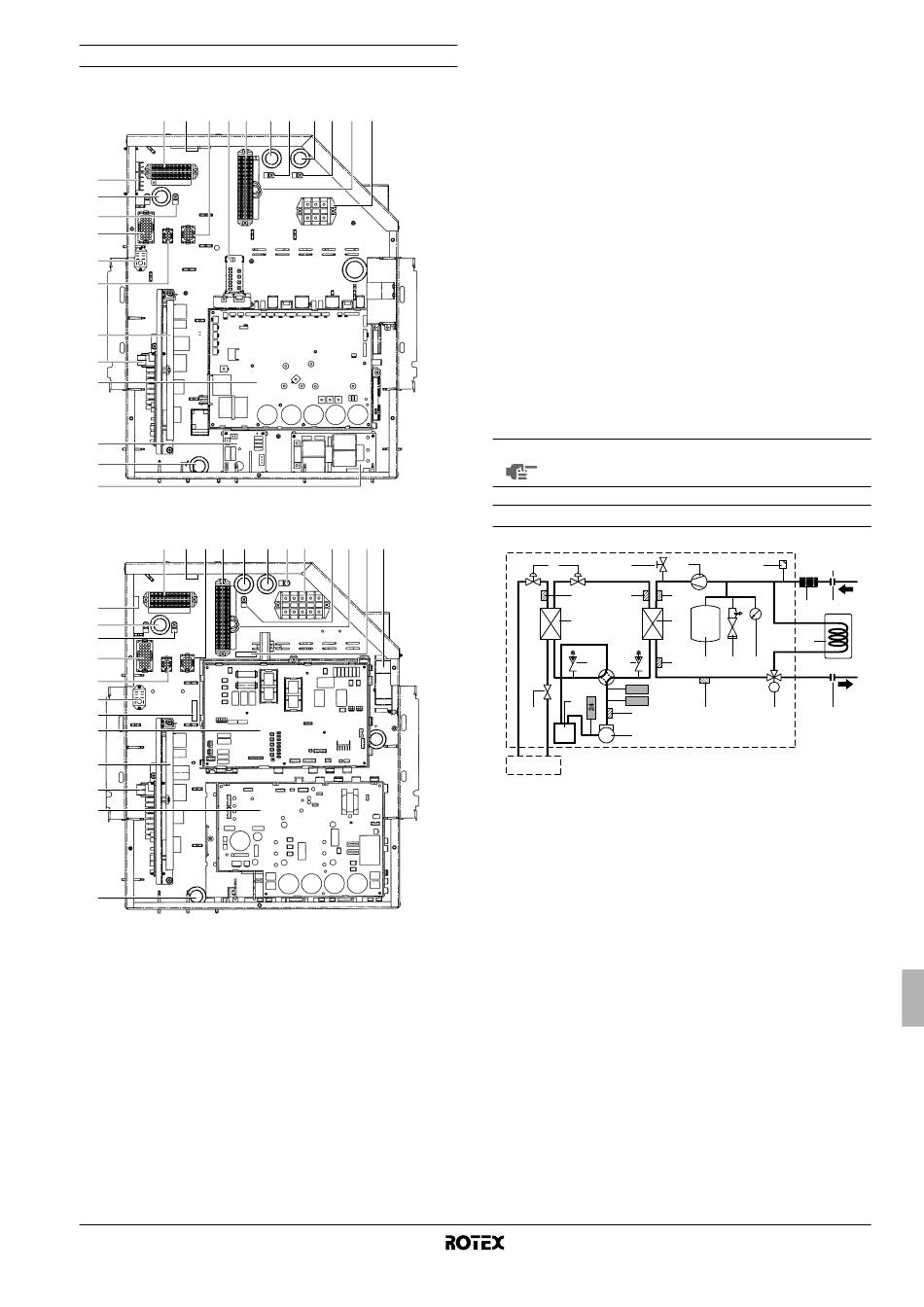

Componentes principales de la caja de conexiones

Tipos de unidad V1 (monofásicas)
11 7 15 9 12 18
8
19
16
13
21
14
1
2
3
5
20
6
Tipos de unidad V1 (trifásicas)
11 7 15 12 18 17
8
19
16
13
14
21
24
4
1
2
3
20
1. Tarjeta de circuito impreso principal
La tarjeta de circuito
funcionamiento de la unidad.
2. Tarjeta de circuito impreso de control
3. Tarjeta de circuito impreso del Inverter
4. Tarjeta de circuito impreso del Inverter de control (solamente
Y1)
5. Tarjeta de circuito impreso QA (solamente V1)
6. Tarjeta de circuito impreso de filtro
7. Tarjeta de circuito impreso de E/S digital (opción)
8. Tarjeta de circuito impreso de demanda (opción)
9. Tarjeta de circuito impreso de servicio (solamente V1)
10. Bloque de terminales X1M
El bloque de terminales principal permite conectar fácilmente el
cableado de obra para la alimentación.
RKHBRD011~016AAV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW55786-1
16 17 16 22 10
16 10 16 22 23 6
impreso principal controla
11. Bloque de terminales X3M
Bloque de terminales de cableado en la obra para conexiones
de CC.
12. Bloque de terminales X2M
Bloque de terminales de cableado en la obra para conexiones
de CA.
13. Conector de CC X1Y
14. Conector de bomba X2Y
15. Conector de CA X3Y
16. Sujetacables
Los sujetacables permiten fijar el cableado de obra a la caja de
conexiones mediante sujetacables para asegurar el alivio de
tracción de los cables.
17. Entrada para cableado de alimentación
18. Entrada para cableado en la obra de CA
19. Entrada para cableado en la obra de CC
20. Entrada para el cable del compresor
21. Relé de interfaz K1A
22. Puentes de cableado
23. Fusible F1 (solamente Y1)
24. Fusible F2 (solamente Y1)
NOTA El diagrama de conexiones eléctricas figura en la
parte interior de la tapa de la caja de interruptores.

Diagrama de funcionamiento

2
9
29 28
3
6
4
30
1
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
refrigerante-
refrigerante
4 Acumulador
5 Compresor
6 Puerto de servicio
7 Intercambiador de calor
refrigerante-agua
el
8 Válvula de drenaje
9 Válvula de expansión
electrónica
10 Válvula de alivio de
presión
11 Bomba
12 Válvula de purga de
aire
13 Recipiente de
expansión
14 Filtro de agua
15 Manómetro
16 Válvula de llenado
(suministro
independiente)
8 12
11
27
7
6 26 14 10 13
M
22
23
25 21 20
5
17 Válvula de cierre a la entrada
del agua
18 Válvula de cierre a la salida del
agua
19 Depósito de agua caliente
sanitaria (opcional)
20 Válvula de 3 vías motorizada
(opción)
21 Desconexión por
accionamiento de la protección
térmica (Q2L)
22 Interruptor de alta presión
(S1PH)
23 Sensor de alta presión (B1PH)
24 Sensor de baja presión (B1PL)
25 Termistor de descarga (R6T)
26 Termistor de agua de salida
(R5T)
27 Termistor de agua de retorno
(R4T)
28 Termistor de líquido R134a
(R7T)
29 Termistor de líquido R410A
(R3T)
30 Válvula de 2 vías
