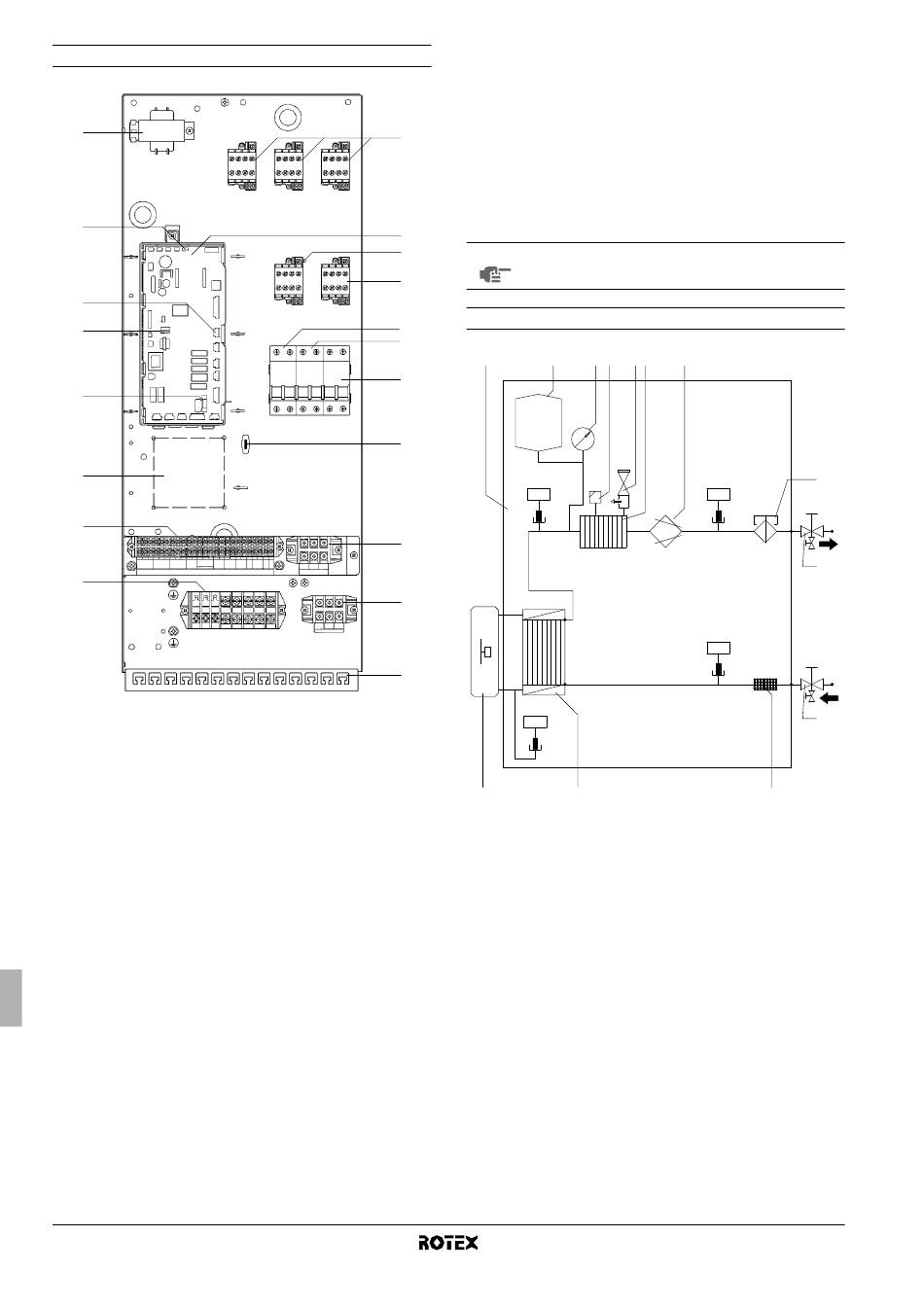

Componentes principales de la caja de conexiones

14 TR1
X9A
12
A1P
X13A
11
SS2
10
FU1
9
15 A4P
6
X2M
6
X1M
1. Contactores del calefactor auxiliar K1M, K2M, K5M y K6M.
2. Tarjeta de circuito impreso principal (PCB)
La tarjeta de circuito impreso principal controla el funciona-
miento de la unidad.
3. Contactor K3M del calefactor (sólo para instalaciones con
depósito de agua caliente sanitaria)
4. Disyuntor de la resistencia eléctrica F2B (sólo para instala-
ciones con depósito de agua caliente sanitaria)
Este disyuntor protege la resistencia eléctricya del depósito de
agua caliente sanitaria frente a sobrecargas o cortocircuitos.
5. Disyuntor del calefactor auxiliar F1B, B3B
El disyuntor protege el circuito eléctrico del calefactor auxiliar
frente a sobrecargas o cortocircuitos.
6. Bloques de terminales
Los bloques de terminales permiten conectar el cableado de
obra con facilidad.
7. Sujetacables
Los sujetacables permiten fijar el cableado de obra a la caja de
conexiones mediante sujetacables para asegurar el alivio de
tracción de los cables.
8. Bloques de terminales X3M, X4M (sólo para instalaciones con
depósito de agua caliente sanitaria)
9. Fusible, tarjeta PCB FU1
10. Interruptor DIP SS2
El interruptor DIP SS2 está provisto de 4 interruptores selec-
tores para configurar determinados parámetros de instalación.
Consulte "Descripción general de los ajustes del interruptor
DIP" en la página 23.
Manual de instalación
12
1
K1M K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
FU2
13
X4M
8
8
X3M
7
11. Toma X13A
La toma X13A recibe el conector K3M (sólo para instalaciones
con depósito de agua caliente sanitaria).
12. Toma X9A
La toma X9A recibe el conector del termistor (sólo para
instalaciones con depósito de agua caliente sanitaria).
13. Fusible FU2 (fusible en serie)
14. Transformador TR1
15. A4P
Tarjeta de dirección de alarma remota (sólo para instalaciones
con kit de alarma remota).
NOTA El diagrama de cableado eléctrico figura en la parte
interior de la tapa de la caja de interruptores.

Diagrama de funcionamiento

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Unidad exterior
2 Unidad interior
3 Recipiente de
expansión
4 Manómetro
5 Válvula de purga de
aire
6 Válvula de alivio de
presión
7 Calefactor auxiliar
8 Bomba
9 Interruptor de flujo
Unidad interior para bomba de calor de aire-agua
8
9
R2T
t >
10
R4T
t >
11
12
10 Válvula de cierre a la salida
de agua con válvula de
drenaje (instalación en
campo)
11 Válvula de cierre a la
entrada de agua con válvula
de drenaje (instalación en
campo)
12 Filtro
13 Intercambiador de calor
R1T
R2T
Sensores de temperatura
R3T
R4T
RKHBH/X008BA
4PW54224-1A
