Rotex sólo ofrece una función de control de punto de referencia
doble. Mediante esta función se pueden generar dos puntos de
referencia. Dependiendo de la temperatura de agua requerida (se
requieren circuitos cerrados de calefacción de suelo radiante y/o
unidades fancoil) se puede lograr un primer punto de referencia o un
segundo punto de referencia.

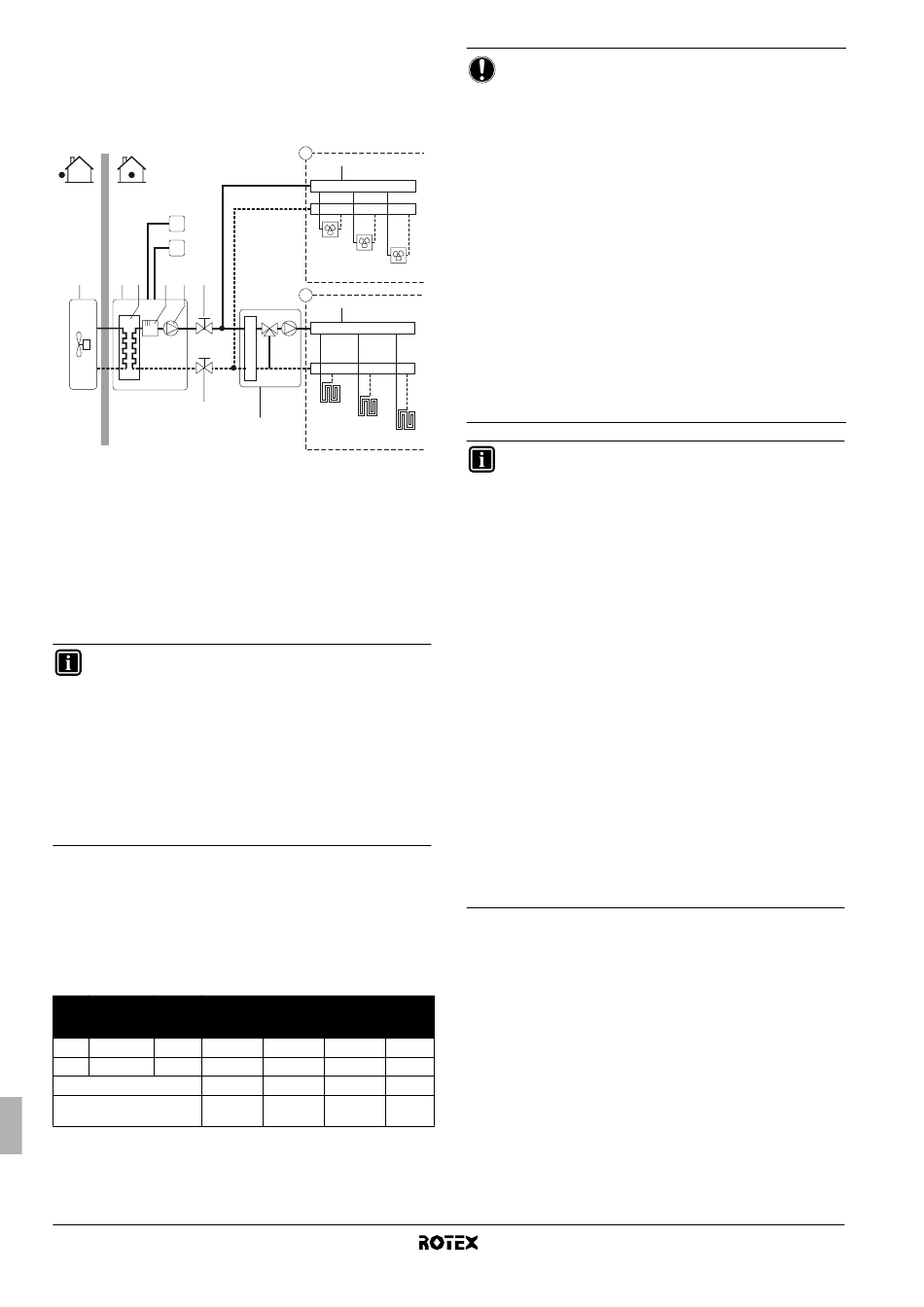

T1
T2
1 2 3 4 5 6
6
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Colector para zona B (suministro independiente)
8 Colector para zona A (suministro independiente)
9 Estación de mezcla (suministrada independientemente)
FCU1...3 Unidad fancoil (opcional)
FHL1...3 Circuito cerrado de calefacción radiante en suelos
T1 Termostato de habitación para la zona A (opcional)
T2 Termostato de habitación para la zona B (opcional)
INFORMACIÓN
■
La ventaja de este control de punto de referencia
doble es que la bomba funcionará/puede funcionar
con la temperatura de agua de salida más baja
cuando sólo es necesaria la calefacción de suelo
radiante. Las temperaturas de agua de salida más
altas sólo son necesarias en caso de que funcionan
unidades fancoil.
Esto conlleva un mejor rendimiento de la bomba de
calor.
■
El equilibrio hidráulico
(Hydrobox – estación de mezcla – FCU1...3)
Funcionamiento de la bomba y calefacción de habitaciones
Cuando el termostato para habitación del circuito cerrado de
calefacción de suelo radiante (T1) y las unidades fancoil (T2) se
conectan a la unidad interior, la bomba (5) funcionará cuando haya
una demanda de calefacción de T1 y/o T2. La unidad exterior se
pondrá en marcha para alcanzar la temperatura del agua de salida
deseada. La temperatura de agua de salida deseada depende del
termostato para habitación que requiera calefacción.
Valor de
ajuste (punto Ajustes
de referencia) de campo
Zona A Primero UI ENCENDIDO APAGADO
Zona B Segundo [7-03] APAGADO
Temperatura del agua resultante UI
Funcionamiento de la bomba ENCENDIDO ENCENDIDO ENCENDIDO APAGADO
resultante
Cuando la temperatura de la habitación de ambas zonas se
encuentre por encima del punto de referencia del termostato, la
unidad exterior y la bomba se apagarán.
Manual de instalación
9
B
7
FCU1
FCU2
FCU3
A
8
FHL1
9
FHL2
FHL3
es muy importante.
Estado del termostato
ENCENDIDO APAGADO
ENCENDIDO ENCENDIDO APAGADO
[7-03] [7-03] —
AVISO
■
Asegúrese de conectar los cables del termostato
a los terminales adecuados (consulte el apartado
"5. Descripción general de la unidad interior" en la
página 10).
■
Asegúrese de configurar los ajustes de campo [7-02],
[7-03] y [7-04] correctamente. Consulte "Control del
punto de referencia doble" en la página 34.
■
Asegúrese de
conmutador DIP SS2-3 en la tarjeta PCB de la caja
de conexiones de la unidad RKHBH. Consulte
"8.2. Configuración de la instalación del termostato
de la habitación" en la página 24.
■
Es responsabilidad del instalador asegurarse de que
no ocurran situaciones no deseadas (por ejemplo,
temperaturas del agua de salida demasiado altas
hacia los circuitos cerrados de calefacción de suelo
radiante, etc.)
■
Tenga en cuenta que la temperatura de agua real
a través de los circuitos cerrados de calefacción de
suelo radiante depende del control y del ajuste de la
estación de mezcla.
INFORMACIÓN
■
Las señales de petición para la calefacción de
habitaciones pueden implementarse de dos formas
diferentes (elección del instalador).
- Señal ENCENDIDO/APAGADO del termostato de
habitación
- Señal de estado (activada/no activada) desde la
estación de mezcla
■
Rotex no ofrece ningún tipo de estación de mezcla. El
control de punto de referencia doble sólo ofrece la
posibilidad de utilizar dos puntos de referencia.
■
Cuando sólo la zona A solicita calefacción, la zona B
recibirá agua a una temperatura igual a la del primer
punto de referencia.
Esto puede resultar en una calefacción no deseada
de la zona B.
■
Cuando sólo la zona B solicita calefacción, la estación
de mezcla recibirá agua a una temperatura igual a la
del segundo punto de referencia.
Dependiendo del control de la estación de mezcla,
el circuito cerrado de calefacción de suelo radiante
puede recibir aún agua a una temperatura igual a la
del punto de referencia de la estación de mezcla.
■
En este tipo de aplicación la selección de calefacción/
refrigeración siempre se tiene que realizar en la
interfaz del usuario. Consulte el capítulo "Control del
punto de referencia doble" en la página 34 para
obtener información detallada.
4. A
CCESORIOS

4.1. Accesorios suministrados con la unidad interior

Consulte figura 1
1 Manual de instalación
2 Manual de funcionamiento
3 Válvula de cierre
4 Pegatina con el diagrama de cableado (al dorso de la tapa
de la unidad interior)
5 Tornillo de fijación de la tapa de la unidad interior
6 Termistor + cable de conexión (12 m)
Unidad interior para sistema de bomba de calor de aire-agua
configurar correctamente el
RKHBH/X008BB
4PW62574-2 – 10.2010
