P
H
3

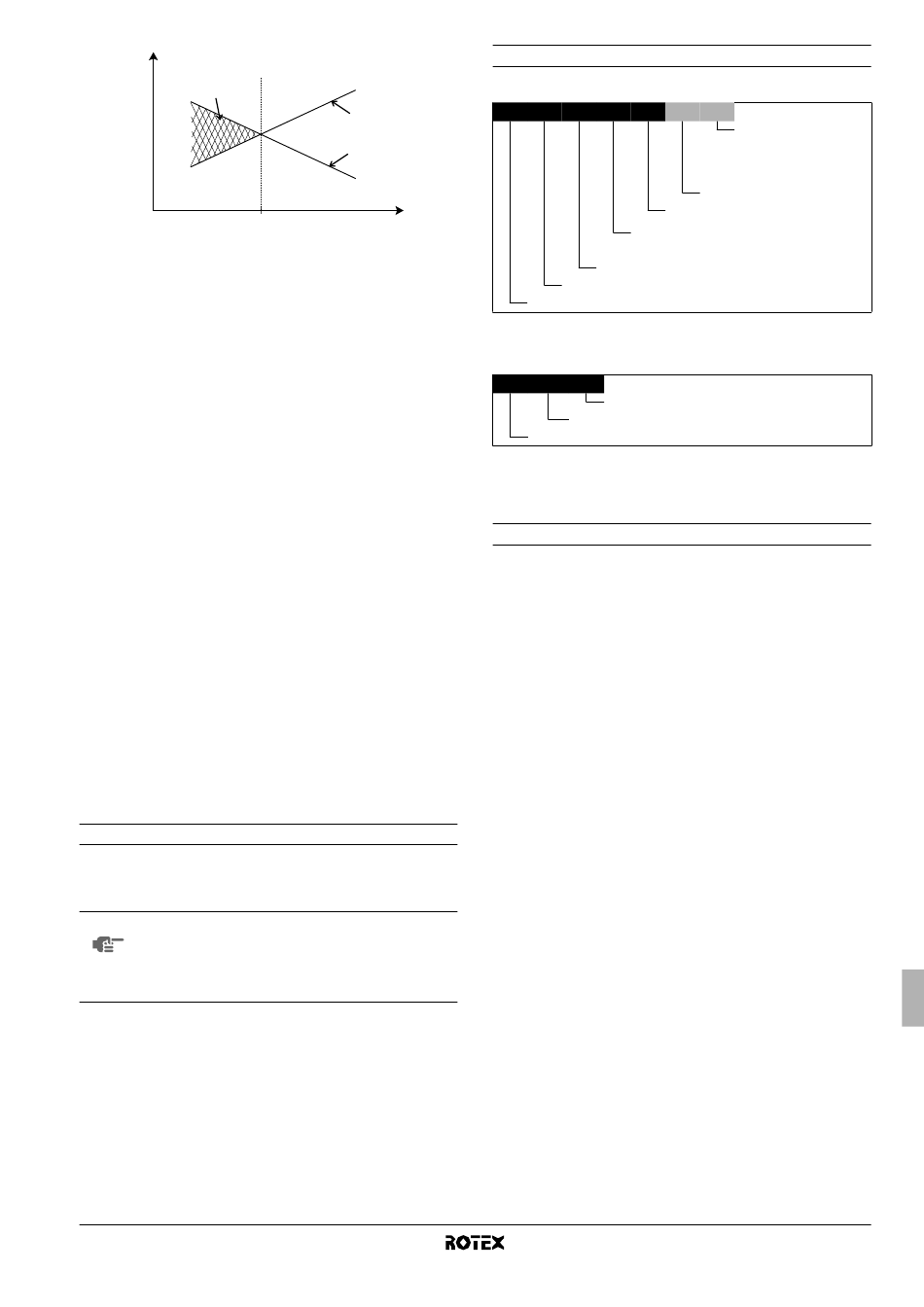

1 Capacidad de la bomba de calor
2 Capacidad de calefacción requerida (dependiente del lugar)
3 Capacidad de calefacción adicional proporcionada por el
calefactor auxiliar
4 Equilibrio de temperatura (puede ajustarse a través de la
interfaz del usuario, consulte "Configuración personalizada" en
la página 19)
T
Temperatura ambiente (exterior)
A
P
Capacidad de calefacción
H
Depósito de agua caliente sanitaria (opcional)
La unidad interior puede conectarse a un depósito de agua caliente
sanitaria RKHW* opcional con una resistencia eléctrica integrada de
3 kW. El depósito de agua caliente sanitaria está disponible en un
tamaño: 300 litros. Para obtener más información, consulte el
manual de instalación del depósito de agua caliente sanitaria.
Kit de bandeja de drenaje (opcional)
En los modelos de calefacción/refrigeración (RKHBX), es necesario
instalar el kit de bandeja de drenaje EKHBDP.
Para obtener información detallada acerca del kit de bandeja de
drenaje consulte "Instalación de la bandeja de drenaje EKHBDP
(sólo para modelos RKHBX)" en la página 9.
Kit de alarma remota (opcional)
Para obtener información acerca de la alarma remota EKRP1HB
consulte el manual de instalación que se suministra con el kit.
Conexión a una toma de alimentación de tarifa reducida
Este equipo permite una conexión a una toma de alimentación de
tarifa reducida. Sólo se dispondrá de un control total de la unidad en
caso de que la toma de alimentación de tarifa reducida sea del tipo
sin interrupción del suministro eléctrico. Consulte el capítulo
"Conexión a una toma de alimentación de tarifa reducida" en la
página 15 para obtener información detallada al respecto.
Ámbito de aplicación de este manual
Este manual de instalación describe los procedimientos para
desembalar, instalar y conectar todos los modelos de unidad interior
RKHBH/X.
NOTA La instalación de la bomba de calor exterior RRHQ se
explica en el manual de instalación de la unidad
exterior.
La operación de la unidad interior se explica en el
manual de operación de la unidad interior.
RKHBH/X008AA
Unidad interior para bomba de calor de aire-agua
4PW50203-1A
1
2
T
4
A
Identificación de modelo
Unidad interior
RK HB X 008 AA
Indicación de la capacidad de
calefacción/refrigeración (kW)
X = calefacción y refrigeración,
H = sólo calefacción
Hydrobox
Kit para Rotex
(a) Para obtener los valores exactos consulte el apartado "Especificaciones
técnicas" en la página 30.
Kit de bandeja de drenaje (opcional)
EK HB DP 150
Bandeja de drenaje
Hydrobox
Kit para Europa
A
CCESORIOS

Accesorios suministrados con la unidad interior

Consulte la figura 1
1 Manual de instalación
2 Manual de operación
3 Hoja de instrucciones de desembalaje
4 Válvula de cierre
5 Soporte de montaje sobre pared
6 Pegatina con el diagrama de cableado (al dorso de la tapa de
la unidad interior)
7 Tornillo de fijación de la tapa de la unidad interior
8 Arandela de nailon
3 V3
Tensión nominal del
calefactor auxiliar:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacidad (kW) del calefactor
auxiliar
Serie
(a)
Manual de instalación
