3. A
NTES DE LA INSTALACIÓN

ADVERTENCIA

Ya que la presión de trabajo máxima de RRLQ es de
4,17 MPa o 41,7 bar, es posible que sea necesario usar
tuberías con paredes de mayor espesor. Consulte el párrafo
"8.1. Selección de material de la tubería" en la página 10.
3.1. Ámbito de aplicación de este manual
Este manual describe los procedimientos para manipular, instalar
y conectar unidades RRLQ. Este manual se ha preparado para
garantizar el mantenimiento adecuado de la unidad, y ofrecerá
ayuda si existen problemas.

3.2. Precauciones para R410A

■
El refrigerante requiere tomar estrictas precauciones de limpieza,
secado y ajuste.
- Limpiar y secar
Se debe evitar que se mezclen materiales extraños (incluidos
aceites minerales o humedad) en el sistema.
- Ajuste
Lea "9. Precauciones relacionadas con las tuberías de
refrigerante" en la página 10 con atención y observe
correctamente los procedimientos que se describen.
■
Debido a que R410A es un refrigerante mixto, el refrigerante
adicional necesario debe cargarse en estado líquido. Cuando el
refrigerante se halla en estado gaseoso, se altera su
composición y el sistema no funciona correctamente.
■
La unidad interior conectada debe ser del modelo RKHBH/X016,
diseñada en exclusiva para R410A.
3.3. Instalación
■
Para la instalación de la unidad interior, consulte el manual de
instalación de la unidad interior.
■
Nunca haga funcionar la unidad sin los termistores (R3T, R4T)
o los sensores de presión (S1NPH, S1PH), se podría quemar el
compresor.
■
Asegúrese de comprobar el nombre del modelo y el número de
serie de los paneles
y desmontarlos, para prevenir errores.
■
Al cerrar los paneles de servicio, tenga cuidado de que par de
apriete no supere los 4,1 N•m.
3.4. Identificación de modelo
Las unidades RRLQ incluyen equipamiento especial (aislamiento,
calefactor de placa inferior, etc.) para garantizar el buen
funcionamiento en zonas donde puedan darse temperaturas
ambiente exteriores bajas junto a altas condiciones de humedad.
Estos modelos presentan contramedidas (aislamiento, calefactor de
placa inferior, etc.) para evitar las congelaciones.
Las unidades exteriores RRLQ_CA se pueden conectar
a unidades interiores RKHBH/X016* (la tarjeta de circuito
impreso exterior controla el calefactor de la placa inferior
de la unidad exterior).
RRLQ011~016CAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW57795-1 – 10.2010
(frontales) exteriores al montar

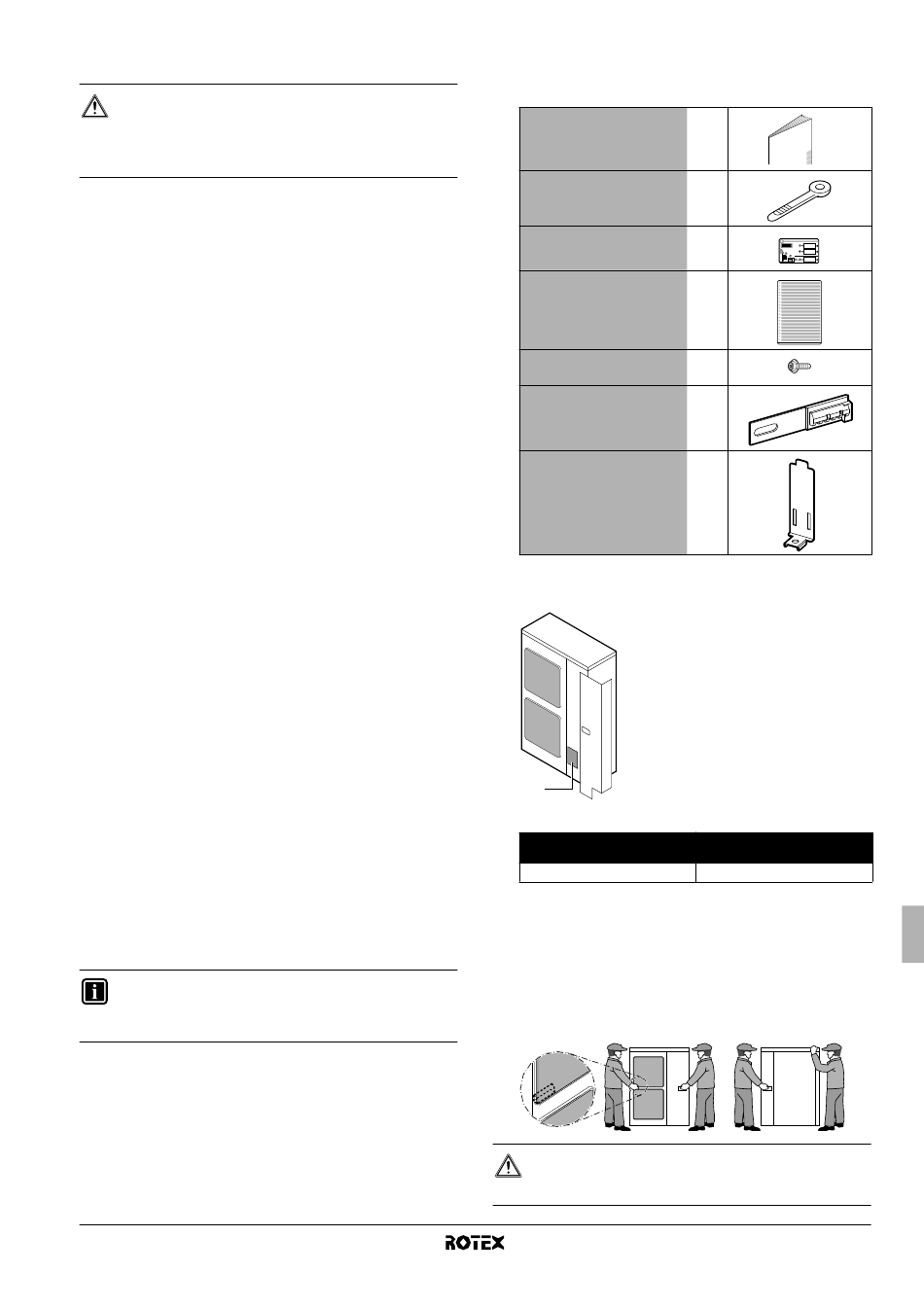

3.5. Accesorios

■
Compruebe si junto con la unidad se incluyen los siguientes
accesorios.
Manual de instalación
Sujetacables
Etiqueta de gases fluorados
de efecto invernadero
Etiqueta multilingüe sobre
gases de efecto invernadero
fluorados
Tornillos (M4x12)
Placa de fijación del termistor
(de reserva)
Aplique de montaje del termistor
Consulte la figura que aparece más abajo para ver la ubicación
de los accesorios.
1
1
■
Opciones posibles
Cubierta para nieve
RK016SNC
(a) Esta opción de tarjeta de circuito impreso de demanda solamente se
puede aplicar para la función de "establecimiento de funcionamiento
bajo demanda". Consulte el manual de instalación de KRP58M51.
3.6. Manipulación
Como se observa en la figura siguiente, mueva la unidad lentamente
agarrándola de las asas a izquierda y derecha. Coloque las manos
en la esquina, en lugar de agarrarla por la entrada de aire, para
evitar que se deforme la estructura.
PRECAUCIÓN
Para evitar experimentar lesiones, no toque la entrada
de aire ni las aletas de aluminio de la unidad.
1
2
1
1
1
1
1
Accesorios
Tarjeta de circuito impreso
de demanda
(a)
KRP58M51
Manual de instalación
