A
CCESORIOS

Accesorios suministrados con la unidad

(Consulte figura 1)
1 Manual de instalación
2 Manual de operación
3 Hoja de instrucciones de desembalaje
4 Diagrama de cableado
5 Kit de interfaz de usuario (control remoto, 4 tornillos de fijación,
2 conectores)
6 Tornillos de fijación de la placa superior
7 Tornillos de fijación de la placa inferior
8 Ojal (pequeño)
9 Ojal (grande)
10 Aislamiento de la placa superior
11 Kit para levantar la unidad (2 placas, 3 tornillos)
12 Kit de conexiones de la tubería de refrigerante (4 piezas de
tubería, 2 tornillos, 2 abrazaderas)
D
ESCRIPCIÓN GENERAL DE LA UNIDAD INTERIOR

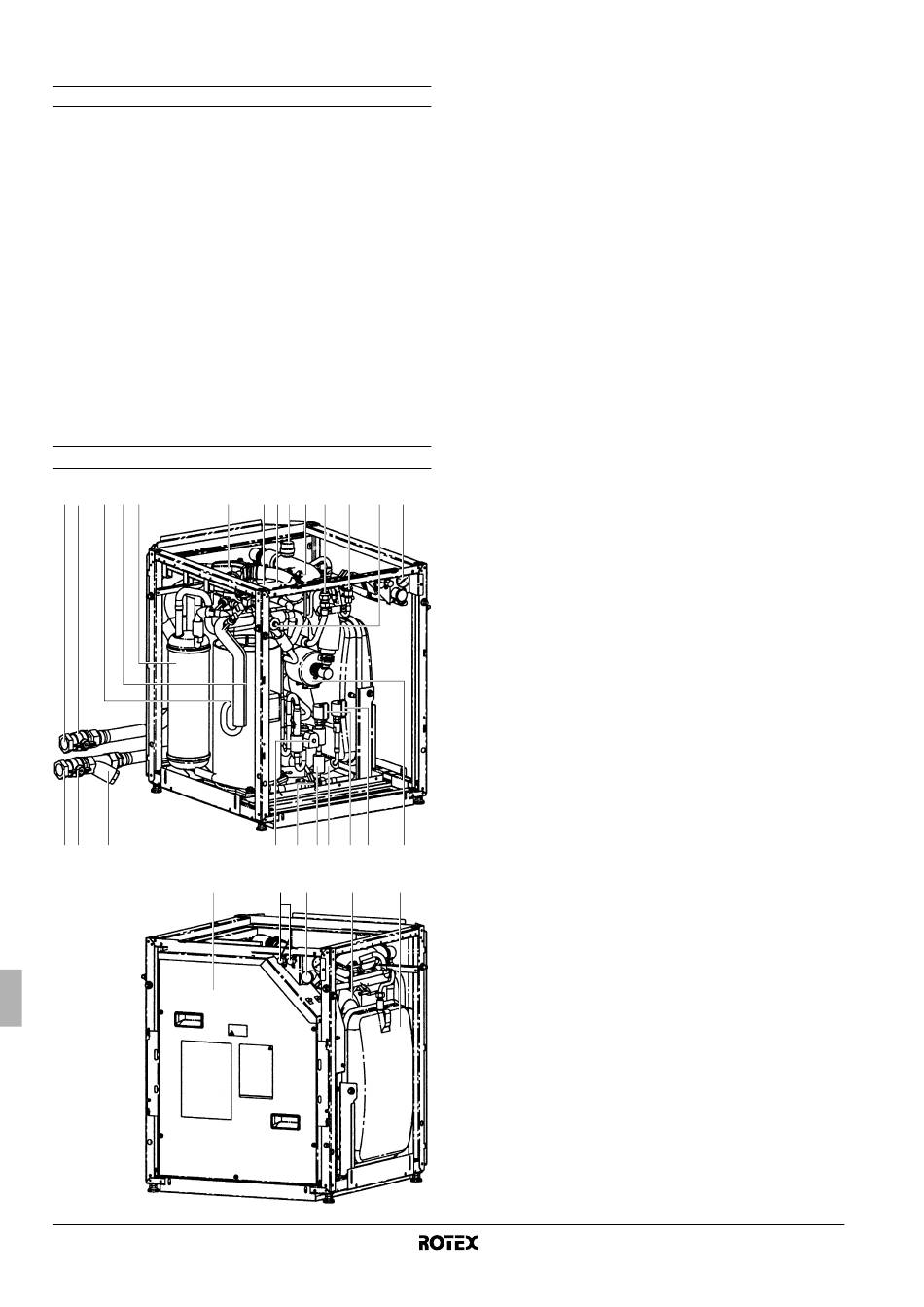

Componentes principales

9 7 17 2 18 19
8 7 11
3
Manual de instalación
6
4 2 1 22 6 5 20 13
21 10 2 2 23 23 14
16 15 2 12
1. Válvula de purga de aire
El aire que quede retenido en el circuito de agua se eliminará
automáticamente a través de la válvula de purga de aire.
2. Sensores de temperatura (termistores)
Los sensores de temperatura determinan la temperatura del
agua y del refrigerante en varios puntos del circuito.
3. Caja de conexiones
La caja de interruptores alberga los componentes electrónicos y
eléctricos de la unidad interior.
4. Intercambiadores de calor
5. Conexión del líquido refrigerante R410A
6. Conexión del gas refrigerante R410A
7. Válvulas de cierre
Las válvulas de cierre de las conexiones de entrada y de salida
del agua permiten aislar el lado del circuito de agua de la unidad
interior del lado del circuito de agua residencial. Esto facilita el
drenaje y la sustitución del filtro de la unidad interior.
8. Conexión para la entrada del agua
9. Conexión para la salida del agua
10. Válvula de drenaje
11. Filtro de agua
El filtro de agua elimina la suciedad del agua para impedir que
se produzcan daños en la bomba o evitar atascos en el
evaporador. El filtro de agua deberá limpiarse regularmente.
Consulte "Actividades de mantenimiento" en la página 33.
12. Recipiente de expansión (12 l)
La válvula de drenaje del recipiente de expansión permite
purgar el agua residual del recipiente de expansión después de
realizar el drenaje mediante la válvula de drenaje.
13. Manómetro
Mediante el manómetro es posible leer la presión del agua que
circula por el circuito de agua.
14. Bomba
La bomba hace circular el agua por el circuito de agua.
15. Válvula de alivio de presión
La válvula de alivio de presión impide que la presión del agua
supere el nivel máximo admisible en el circuito de agua del
sistema abriéndose a 3 bares y descargando un poco de agua.
16. Puertos de servicio R134a
17. Compresor
18. Acumulador
19. Válvula de 3 vías
La válvula de 3 vías motorizada controla si la salida de agua se
utiliza para calefacción para habitaciones o para el depósito de
agua caliente sanitaria.
20. Válvula de 4 vías
21. Válvula de 2 vías
22. Desconexión por accionamiento de la protección térmica
23. Válvula de expansión electrónica
Unidad interior para bomba de calor de aire-agua
RKHBRD011~016AAV1+Y1
4PW55786-1
