Interne Bedrading - Tabel Met Onderdelen; Richtlijnen Lokale Bedrading - Rotex RKHBH008AA Manuel D'installation

Overzicht

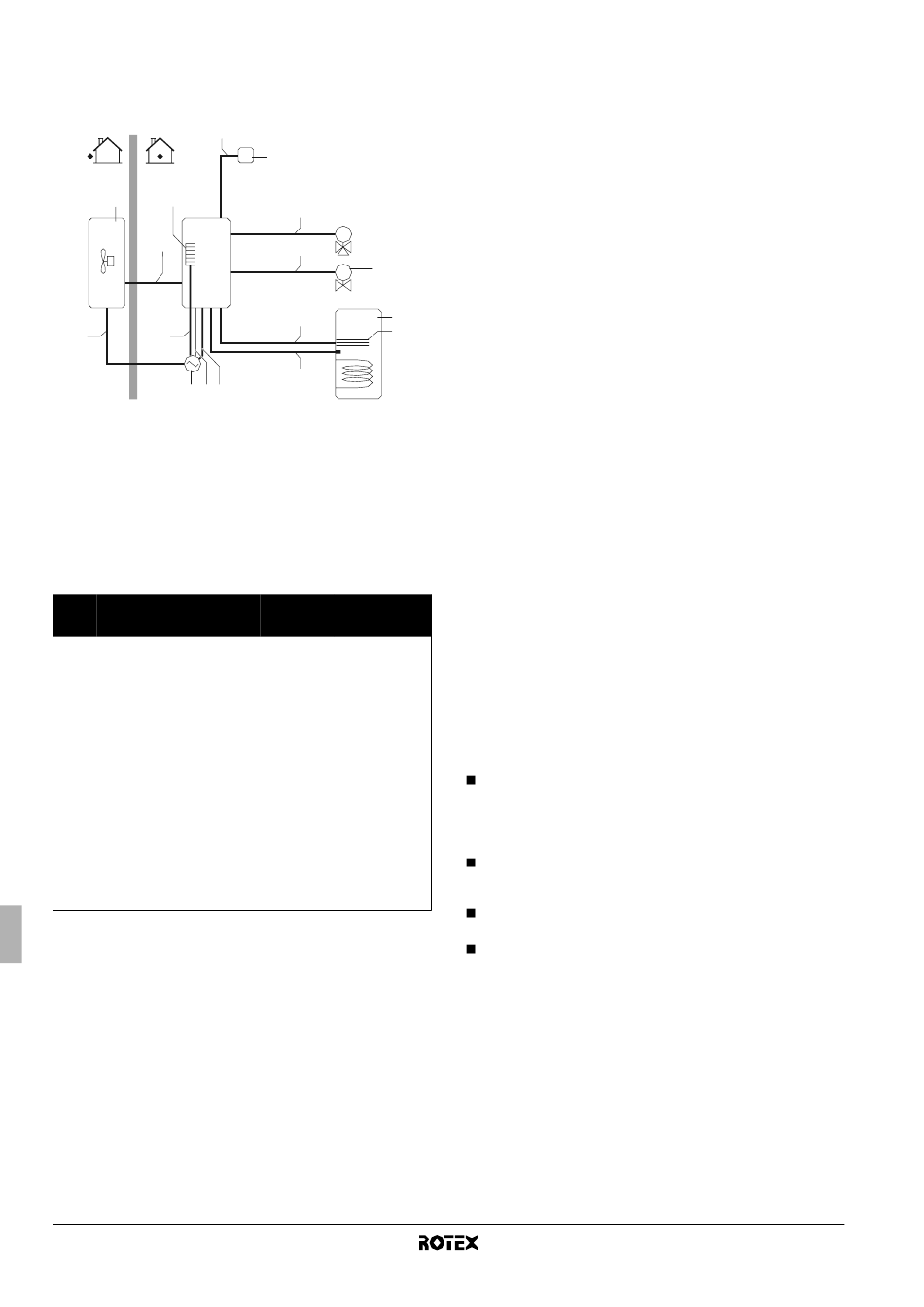

Op de onderstaande afbeelding ziet u een overzicht van de vereiste
lokale bedrading tussen de verschillende delen van de installatie. Zie
ook "Voorbeelden van typische toepassingen" op pagina 3.
4
B C D
2
1 3
A 10 9
A Enkele voeding voor
buitenunit, backup-
verwarming en booster-
verwarming
B Buitenunit
C Backupverwarming
D Binnenunit
E Kamerthermostaat
(lokale levering, optie)
Item Beschrijving
1 Voedingskabel voor buitenunit
2 Voedings- en
communicatiekabel binnenunit
3 Voedingskabel voor
backupverwarming
4 Kabel kamerthermostaat
5 Besturingskabel 3-wegsklep
6 Besturingskabel 2-wegsklep
7 Voedings- en thermische
beveiligingskabel
boosterverwarming
8 Thermistorkabel
9 Voedingskabel
boosterverwarming
10 Kabel voeding kWh-voordeel-
tarief (spanningsvrij contact)
(a) Zie naamplaatje op buitenunit
2
(b) Kabeldoorsnede 2,5 mm
(c) Zie de tabel in "Aansluiting van de voeding van de backupverwarming" op
pagina 13.
(d) Minimum kabeldoorsnede 0,75 mm
(e) De thermistor en aansluitdraad (12 m) worden bij de tank voor warm water voor
huishoudelijk gebruik geleverd.

Interne bedrading - Tabel met onderdelen

Raadpleeg het intern elektrisch schema dat met de unit is meege-
leverd (op de binnenkant van het deksel van de schakelkast van de
binnenunit). De gebruikte afkortingen hebben de volgende betekenis.
A1P ................. Hoofdprintplaat
A2P ................. Printplaat afstandsbediening (gebruikersinterface)
A3P ................. Thermostaat (lokale levering, PC= intern Power
Circuit - voedingscircuit)
A4P ......... * ..... Adreskaart remote alarm
E1H ................. Backupverwarmingselement 1
E2H ................. Backupverwarmingselement 2
Montagehandleiding
12
T
E
5
F
M
6
G
M
H
7
I
8
F 3-wegsklep voor tank
voor warm water voor
huishoudelijk gebruik
(lokale levering, optie)
G 2-wegsklep voor
koelstand (lokale
levering, optie)
H Tank voor warm water
voor huishoudelijk
gebruik (optie)
I Boosterverwarming
(optie)
Vereist Maximaal
aantal opgenomen
geleiders amperage
2+GND (a)
3+GND (b)
2+GND of
(c)
3+GND
(d)
3 of 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
4+GND (b)
2
(e)
2+GND 13 A
2 (d)
100 mA
2
E3H.................. Backupverwarmingselement 3
E4H..........# ..... Boosterverwarming
F1B .................. Zekering backupverwarming
F2B ..........# ..... Zekering boosterverwarming
F1T .................. Thermische zekering backupverwarming (250 V,
94°C)
FU1.................. Zekering 3,15 A T 250 V
FU2.................. Zekering 5 A T 250 V
FuR,FuS .......... Zekering 5 A 250 V voor printplaat remote alarm
K1M ................. Schakelcontact backupverwarming stap 1
K2M ................. Schakelcontact backupverwarming stap 2
K3M .........# ..... Schakelcontact boosterverwarming
K5M ......... * ..... Schakelcontact voor backupverwarming alpolige
onderbreking
M1P ................. Pomp
M2S .......## ..... 2-wegsklep voor koelstand
M3S .........# ..... 3-wegsklep: vloerverwarming/warm water voor
huishoudelijk gebruik
PHC1 ............... Optocoupler input-circuit
Q1DI ................ Aardlekbeveiliging
Q1L.................. Thermische beveiliging backupverwarming
Q2L,Q3L ..# ..... Thermische beveiliging boosterverwarming
R1T.................. Thermistor warmtewisselaar uitlaatwater
R2T.................. Thermistor backupverwarming uitlaatwater
R3T.................. Thermistor koelmiddelvloeistofzijde
R4T.................. Thermistor inlaatwater
R5T..........# ..... Thermistor warm water voor huishoudelijk gebruik
S1L .................. Debietschakelaar
S2S.................. Contact voeding kWh-voordeeltarief
SS1.................. DIP-schakelaar
TR1.................. Transformator 24 V voor printplaat
V1S.................. Vonkonderdrukking 1
V2S.................. Vonkonderdrukking 2
X1M-X4M......... Klemmenstroken
* Optie
# Alleen toepassingen met tank voor warm water voor
huishoudelijk gebruik
## Alleen toepassingen voor verwarmen/koelen

Richtlijnen lokale bedrading

De meeste lokale bedrading van de binnenunit dient te worden
aangebracht op de klemmenstrook in de schakelkast. Om
toegang te krijgen tot de klemmenstrook, dient u het deksel van
de binnenunit en het servicepaneel van de schakelkast te
verwijderen, zie "Binnenunit openen" op pagina 5.
Op de onderkant van de schakelkast zijn bevestigingen voor
kabelbinders voorzien. Maak alle kabels vast met kabelbinders
(lokale levering).
Voor de backupverwarming is een specifiek voedingscircuit
vereist.
Voor installaties met een tank voor warm water voor huis-
houdelijk gebruik (optie) is een specifiek voedingscircuit voor de
boosterverwarming vereist.
Zie de montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik voor meer informatie.
