7.2. Interne bedrading – tabel met onderdelen
Raadpleeg het intern elektrisch schema dat met de unit is meegeleverd
(op de binnenkant van het deksel van de schakelkast van de
binnenunit). De gebruikte afkortingen hebben de volgende betekenis.
A1P........................ Hoofdprintplaat
A2P........................ Printplaat gebruikersinterface
A3P................. * ..... Thermostaat (RKRTW/R) (PC=stroomkring)
(optie)
A4P................ * ..... Digitale I/O-printplaat (EKRP1HB) (optie)
A4P................ * ..... Printplaat ontvanger (RKRTR) (optie)
E1H........................ Backupverwarmingselement 1
E2H........................ Backupverwarmingselement 2
E3H........................ Backupverwarmingselement 3
E4H............ ### ..... Boosterverwarming (3 kW)
F1B,F3B ................ Zekering backupverwarming
F2B ........................ Zekering boosterverwarming
F1T ........................ Thermische zekering backupverwarming (250 V,
100°C)
FU1........................ Zekering 3,15 A T 250 V voor printplaat
FU2........................ Zekering 5 A T 250 V
FuR,FuS ................ Zekering 5 A 250 V voor digitale I/O-printplaat
K1M ....................... Schakelcontact backupverwarming stap 1
K2M ....................... Schakelcontact backupverwarming stap 2
K3M ....................... Schakelcontact boosterverwarming
K4M ....................... Pomprelais
K5M,K6M............... Schakelcontact
backupverwarming
M1P ....................... Pomp
M2S ............. ## ..... 2-wegsklep voor koelstand (lokale levering)
M3S ............... # ..... 3-wegsklep: vloerverwarming/warm water voor
huishoudelijk gebruik
PHC1 ..................... Optocoupler input-circuit
Q1DI,Q2DI............. Aardlekschakelaar (lokale levering)
Q1L........................ Thermische beveiliging backupverwarming
Q2L,Q3L .... ### ..... Thermische beveiliging boosterverwarming
R1H ............... * ..... Vochtigheidssensor (RKRTR) (optie)
R1T................ * ..... Omgevingssensor (RKRTR en RKRTW) (optie)
R1T........................ Thermistor warmtewisselaar uitlaatwater
R2T................ * ..... Externe sensor (vloer of omgeving) (EKRTETS)
(optie)
R2T........................ Thermistor backupverwarming uitlaatwater
R3T........................ Thermistor koelmiddel vloeistofzijde
R4T........................ Thermistor inlaatwater
R5T................ # ..... Thermistor warm water voor huishoudelijk
gebruik
S1L ........................ Stromingsschakelaar
S2S........................ Contact voeding kWh-voordeeltarief
S3S........................ Contact dubbel instelpunt 2
S4S........................ Contact dubbel instelpunt 1
SS1........................ DIP-schakelaar
TR1........................ Transformator 24 V voor printplaat
(1) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(2) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(3) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
(1)
(2)
(3)
voor alpolige onderbreking
V1S ........................ Vonkonderdrukking 1
V2S ........................ Vonkonderdrukking 2
X1M~X9M .............. Klemmenstroken
X6Y,X9B................. Connector
* Optie
# Alleen toepassingen met tank voor warm water voor
huishoudelijk gebruik.
## Alleen toepassingen voor verwarmen/koelen
### Geleverd met tank voor warm water voor huishoudelijk
(a)
gebruik .
(a) Enkel van toepassing voor een tank met ingebouwde
elektrische boosterverwarming (RKHW*).

7.3. Systeemoverzicht lokale bedrading

WAARSCHUWING
■
Schakel de voeding uit voordat u aansluitingen
uitvoert.
■
Alle lokale bedrading en componenten moeten
worden geïnstalleerd door een erkende elektricien en
moeten voldoen aan de geldende wetgeving.

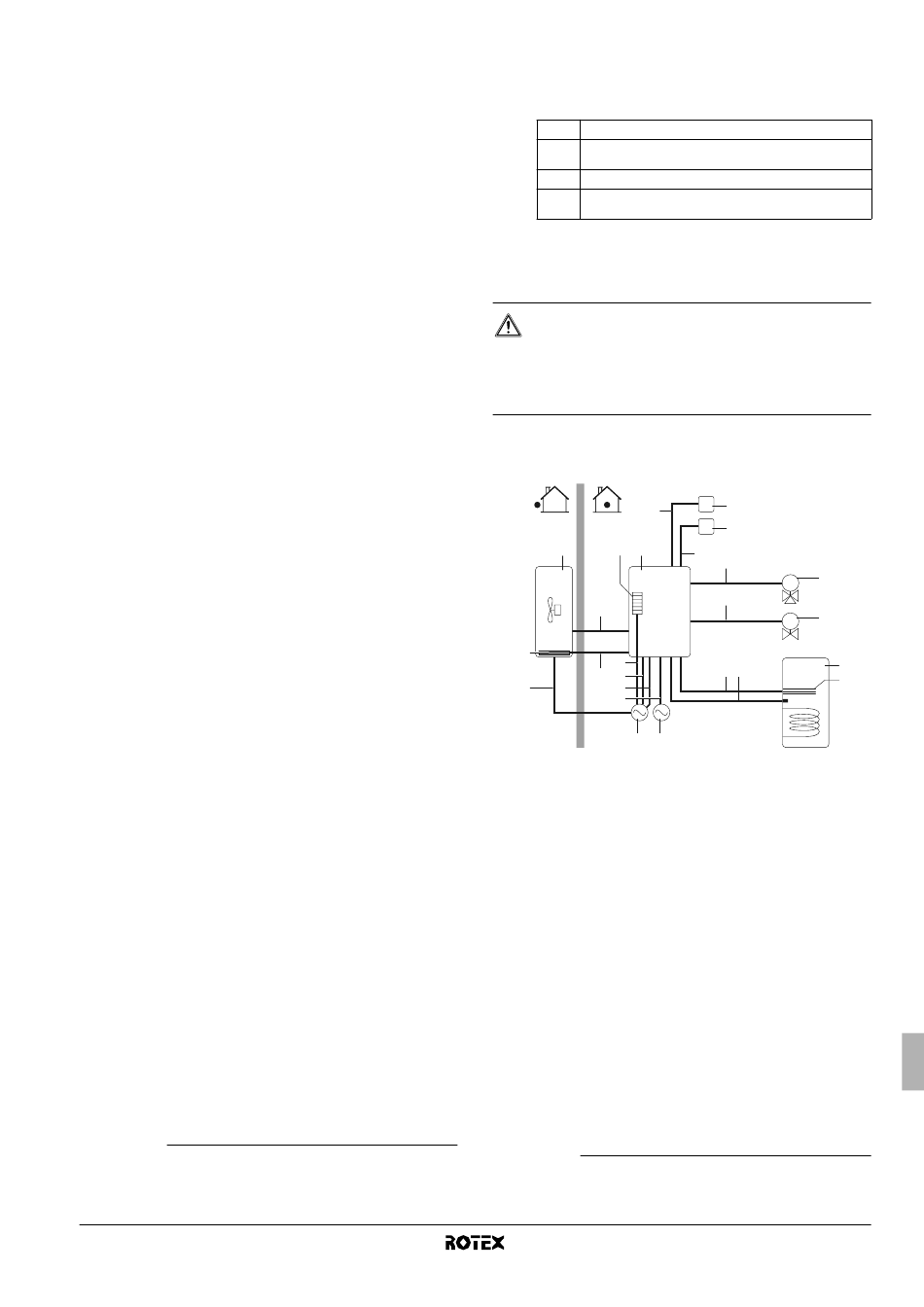

Op de onderstaande afbeelding ziet u een overzicht van de vereiste
lokale bedrading tussen de verschillende delen van de installatie. Zie
ook "3.4. Voorbeelden van typische toepassingen" op pagina 4.
5
B D E
2
C
4
10
3
1 11
13
A L
A Enkele voeding voor buitenunit, backupverwarming
en boosterverwarming
B Buitenunit
C Bodemplaatverwarming
D Backupverwarming
E Binnenunit
F Kamerthermostaat (optie)
G 3-wegsklep voor tank voor warm water voor huishoudelijk
gebruik (optie)
H 2-wegsklep voor koelstand (lokale levering)
I Tank voor warm water voor huishoudelijk gebruik (optie)
J Boosterverwarming
K Gebruikersinterface (digitale controller)
L Elektrische voeding (voeding met normaal kWh-tarief:
enkel in geval van montage van voeding met
kWh-voordeeltarief)
(4) Voor tank zonder elektrische boosterverwarming (RKHTS), de
backupverwarming zal in de stand verwarmen van water voor
huishoudelijk gebruik gebruikt worden.
(5) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
T
F
I
K
12
6
G
M
7
H
M
I
8 9
J
(4)
(5)
