10. K
OELMIDDELLEIDINGEN

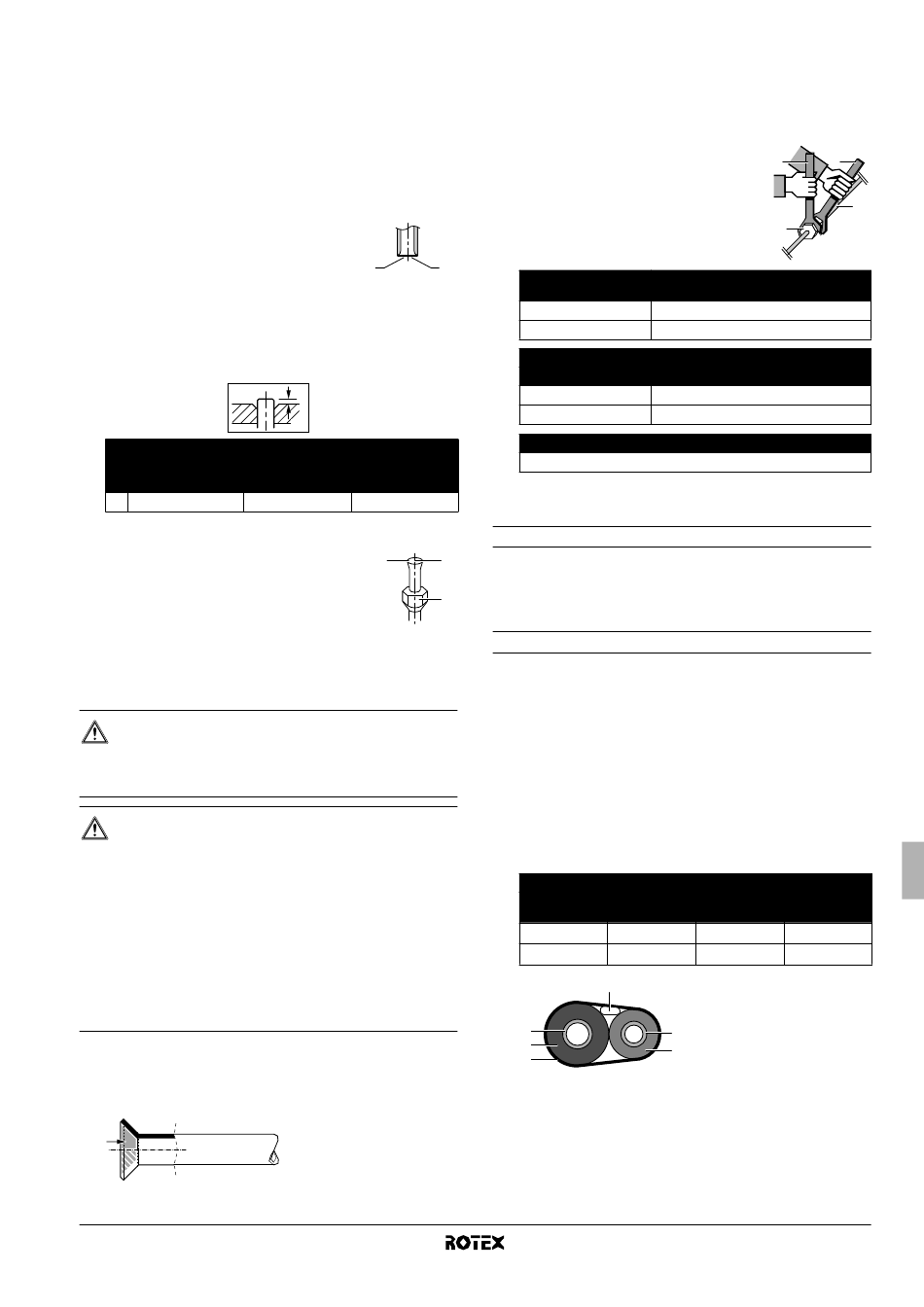

10.1. Het uiteinde van de leiding verbreden

Volg de volgende procedure om het uiteinde van elke leiding te
verbreden (flare):
1 Snijd het uiteinde van de leiding met een buisnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar
beneden zodat er geen bramen in de buis kunnen komen.
1 Snijd exact af in rechte hoeken.
2 De bramen verwijderen
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op
de buis.
4 Verbreed de buis. Doe dit exact op de plaats getoond op de
onderstaande afbeelding.
Verbredings-
gereedschap
voor R410A
(koppelingstype)
A 0~0,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
1 De binnenkant van de verbreding mag
geen barsten of gebreken vertonen.
2 Het uiteinde van de buis moet
gelijkmatig en volgens een perfecte
cirkel verbreed zijn.
3 Zorg ervoor dat de flaremoer past en
erop zit.

10.2. De koelmiddelleiding op buitenunit aansluiten

GEVAAR
De installatie dient door een installateur uitgevoerd te
worden; de keuze van het materiaal en de installatie
dienen te voldoen aan de toepasselijke wetgeving. In
Europa dient de norm EN378 gehanteerd te worden.
VOORZICHTIG
■
Gebruik geen minerale olie op het verbreed
onderdeel.
Indien minerale olie in het systeem binnendringt, zal
de levenscyclus van de unit hierdoor verkort worden.
■
Gebruik nooit buizen die al op vorige installaties
gebruikt werden. Gebruik enkel onderdelen die
samen met de unit geleverd werden.
■
Installeer nooit een droger op deze R410A-unit om
zijn levensduur
droogmateriaal kan oplossen en het systeem
beschadigen.
■
Een onvolledige verbreding kan lekken van koelgas
veroorzaken.
1 Wanneer u de moer voor flareaansluiting bevestigt, smeert u
eerst de binnenkant van de flare in met ether- of esterolie en
draait u ze vervolgens met de hand 3 of 4 slagen vast voordat u
ze stevig vastschroeft.
RRLQ006~008BBV3
Buitenunit voor lucht-water-warmtepomp
4PW68222-1 – 02.2011
1
A
Gewoon verbredingsgereedschap
Koppelingstype Vleugelmoertype
(Ridgid-type) (Imperiaal-type)
1,0~1,5 mm 1,5~2,0 mm
1
te kunnen waarborgen. Het
2 Draai een moer voor flareaansluiting altijd los met behulp van
twee sleutels in combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de flaremoer aan te
spannen om te voorkomen dat deze moer zou barsten en een
lek veroorzaken.
1 Momentsleutel
2 Moersleutel
3 Leidingverbinding
4 Moer voor flareaansluiting
2
Moer voor
flareaansluiting
∅6,4 mm (1/4")
∅15,9 mm (5/8")
Afsluiterdop
∅6,4 mm (1/4")
∅15,9 mm (5/8")
Aanspankoppel dop servicepoort

10.3. Montage van de koelleiding

Richtlijnen voor het werken met leidingen

2
Alle bochten in de leidingen dienen zo soepel mogelijk gemaakt te
worden. Gebruik een buisbuiger om bochten te maken.
3
De straal van een bocht dient 30 tot 40 mm te bedragen, of groter.

De materialen in koper en de warmte-isolatiematerialen kiezen

Controleer het volgende bij het gebruiken van in de handel
verkrijgbare koperen buizen en koppelstukken:
■
Isolatiemateriaal: polyethyleenschuim
Warmteoverdrachtsnelheid: 0,041 tot 0,052 W/mK (0,035 tot
0,045 kcal/mh°C)
De wand van de buis van het koelgas bereikt max. een
temperatuur van 110°C.
Kies warmte-isolatiematerialen die aan deze temperatuur
kunnen weerstaan.
■
Zorg ervoor dat zowel de gasleiding als de vloeistofleiding
geïsoleerd worden en dat aan de volgende afmetingen voor de
isolatie voldaan wordt.
Maat leiding
Buitendiameter
6,4 mm (1/4")
15,9 mm (5/8")
2
1
6
5
1 Gasleiding
2 Bedrading tussen de units
3 Vloeistofleiding
4 Isolatie vloeistofleiding
5 Afwerkkleefband
6 Isolatie gasleiding
■
Gebruik afzonderlijke thermische isolatiebuizen voor de
koelvloeistof- en koelgasleidingen.
1
4
Aanspankoppel flaremoer
•
15~17 N m
•
63~75 N m
Aanspankoppel afsluiterdop
Gasleiding
•
21,6~27,4 N m
•
44,1~53,9 N m
•
10,8~14,7 N m
Leidingisolatie
Binnen-
Dikte diameter
0,8 mm 8-10 mm
1,0 mm 16-20 mm
3
4
Montagehandleiding
2
3
Dikte
≥
10 mm
≥
13 mm
