VOORZICHTIG
Kies alle kabel- en draaddikten op basis van de
desbetreffende lokale en nationale voorschriften.
WAARSCHUWING
Controleer na het uitvoeren van de elektriciteit of elk
elektrisch onderdeel en elke klem in de elektriciteitskast
goed is bevestigd.

Interne bedrading - Tabel met onderdelen

Raadpleeg het intern elektrisch schema dat met de unit is meege-
leverd (op de binnenkant van het deksel van de schakelkast van de
binnenunit). De gebruikte afkortingen hebben de volgende betekenis.
A1P ................. Hoofdprintplaat
A2P ................. Printplaat digitale controller (gebruikersinterface)
A3P ......... * ..... Thermostaat (RKRTW/R) (PC=intern stroomcircuit)
(optie)
A4P ......... * ..... Adreskaart remote alarm (EKRP1HB) (optie)
A4P ......... * ..... Printplaat ontvanger (RKRTR) (optie)
E1H ................. Backupverwarmingselement 1
E2H ................. Backupverwarmingselement 2
E3H ................. Backupverwarmingselement 3
E4H ......... # ..... Boosterverwarming (3 kW)
F1B,F3B .......... Zekering backupverwarming
F2B.......... # ..... Zekering boosterverwarming
F1T.................. Thermische zekering backupverwarming (250 V,
94°C)
FU1 ................. Zekering 3,15 A T 250 V voor printplaat
FU2 ................. Zekering 5 A T 250 V
FuR,FuS.......... Zekering 5 A 250 V voor printplaat remote alarm
K1M................. Schakelcontact backupverwarming stap 1
K2M................. Schakelcontact backupverwarming stap 2
K3M......... # ..... Schakelcontact boosterverwarming
K4M................. Pomprelais
K5M,K6M ........ Schakelcontact voor alpolige onderbreking backup-
verwarming
M1P................. Pomp
M2S....... ## ..... 2-wegsklep voor koelstand (lokale levering)
M3S......... # ..... 3-wegsklep: vloerverwarming/warm water voor
huishoudelijk gebruik
PHC1............... Optocoupler input-circuit
Q1DI................ Aardlekschakelaar (lokale levering)
Q1L ................. Thermische beveiliging backupverwarming
Q2L,Q3L.. # ..... Thermische beveiliging boosterverwarming
R1H ......... * ..... Vochtigheidssensor (RKRTR) (optie)
R1T ......... * ..... Omgevingssensor (RKRTW) (optie)
R1T ................. Thermistor warmtewisselaar uitlaatwater
R2T ......... * ..... Externe sensor (vloer of omgeving) (EKRTETS)
(optie)
R2T ................. Thermistor backupverwarming uitlaatwater
R3T ................. Thermistor koelmiddelvloeistofzijde
R4T ................. Thermistor inlaatwater
R5T ......... # ..... Thermistor warm water voor huishoudelijk gebruik
S1L.................. Stromingsschakelaar
S2S ................. Contact voeding kWh-voordeeltarief
S3S ................. Contact dubbel instelpunt 2
S4S ................. Contact dubbel instelpunt 1
SS1 ................. DIP-schakelaar
TR1 ................. Transformator 24 V voor printplaat
V1S ................. Vonkonderdrukking 1
V2S ................. Vonkonderdrukking 2
X1M~X9M ....... Klemmenstroken
Montagehandleiding
18
* Optie
# Alleen toepassingen met tank voor warm water voor
huishoudelijk gebruik
## Alleen toepassingen voor verwarmen/koelen

Richtlijnen lokale bedrading

■
De meeste lokale bedrading van de binnenunit dient te worden
aangebracht op de klemmenstrook in de schakelkast. Om
toegang te krijgen tot de klemmenstrook, dient u het deksel van
de binnenunit en het servicepaneel van de schakelkast te
verwijderen, zie "Binnenunit openen" op pagina 9.
WAARSCHUWING
Schakel alle voedingen uit - d.w.z. de voeding van de
buitenunit en de voeding van de backupverwarming
en de tank voor warm water voor huishoudelijk
gebruik (indien van toepassing) - voordat u het
servicepaneel van de schakelkast verwijdert.
■
Op de onderkant van de schakelkast zijn bevestigingen voor
kabelbinders voorzien. Maak alle kabels vast met kabelbinders
(lokale levering).
■
Voor de backupverwarming is een specifiek voedingscircuit
vereist.
■
Voor installaties met een tank voor warm water voor huishoude-
lijk gebruik (optie) is een specifiek voedingscircuit voor de
boosterverwarming vereist.
Zie de montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik voor meer informatie.
Aansluiting van de voedings- en communicatiekabel van
de binnenunit
Vereisten voor voedingscircuit en voedingskabel
De voeding van de binnenunit moet van de buitenunit komen.
Datacommunicatie met de buitenunit verloopt over dezelfde kabel.
Zie de montagehandleiding van de buitenunit voor alle richtlijnen en
specificaties voor de lokale bedrading tussen de binnenunit en de
buitenunit.
Werkwijze

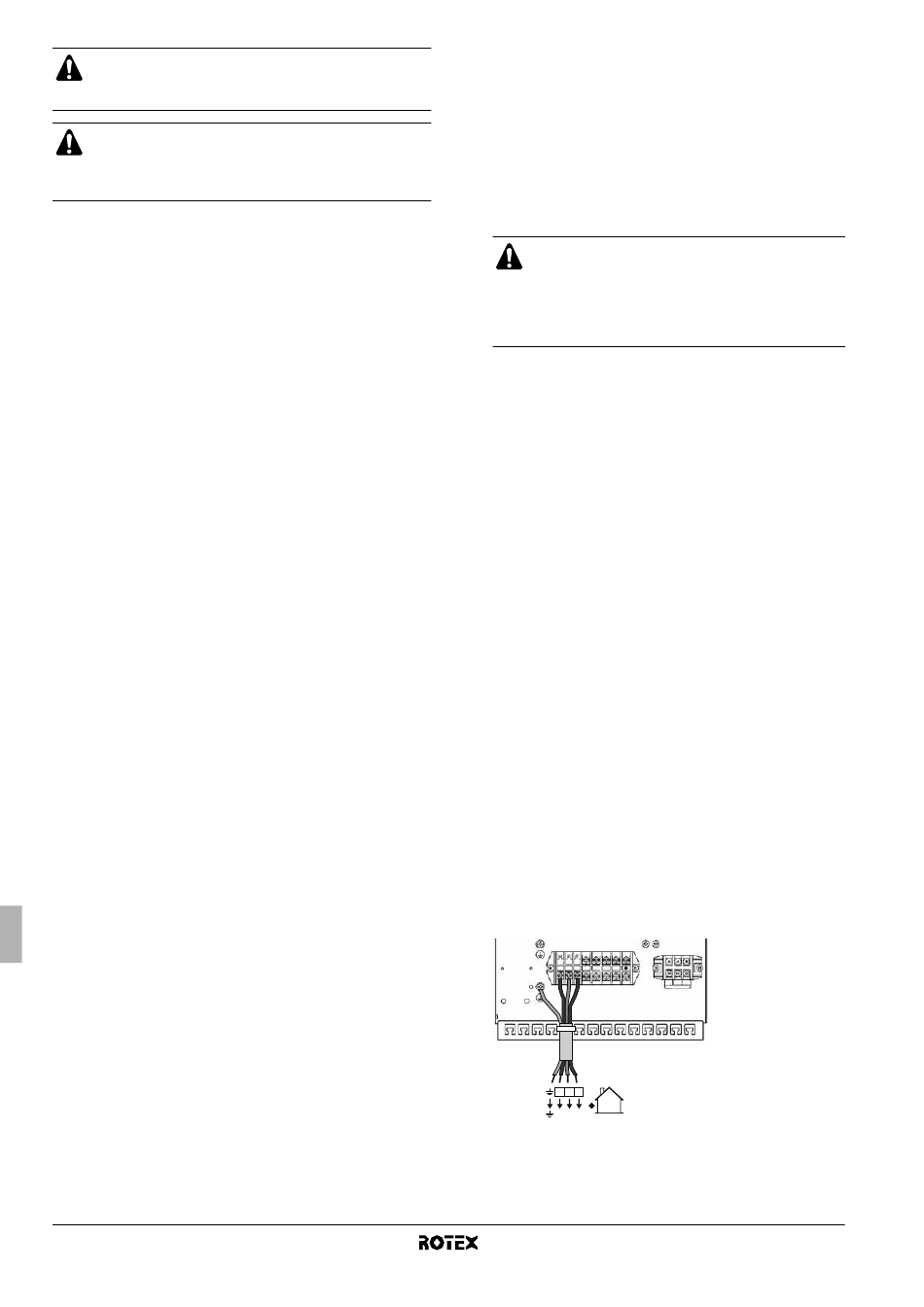

1 Sluit met behulp van de geschikte kabel het voedingscircuit aan
op de juiste klemmen zoals aangegeven in het bedradings-
schema en de onderstaande afbeelding.
2 Sluit de aardgeleider (geel/groen) aan op de aardschroef op de
montageplaat van de schakelkast.
3 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
4 Bij het naar buiten leiden van kabels moet u ervoor zorgen dat
het deksel van de binnenunit nog goed kan worden gesloten, zie
afbeelding 3.
Opmerking: alleen de relevante lokale bedrading is hier afgebeeld.
X1M
1 2 3
1 2 3
1 2 3
Binnenunit voor lucht-water-warmtepompsysteem
X3M
RKHBH/X008BA
4PW54224-1A
