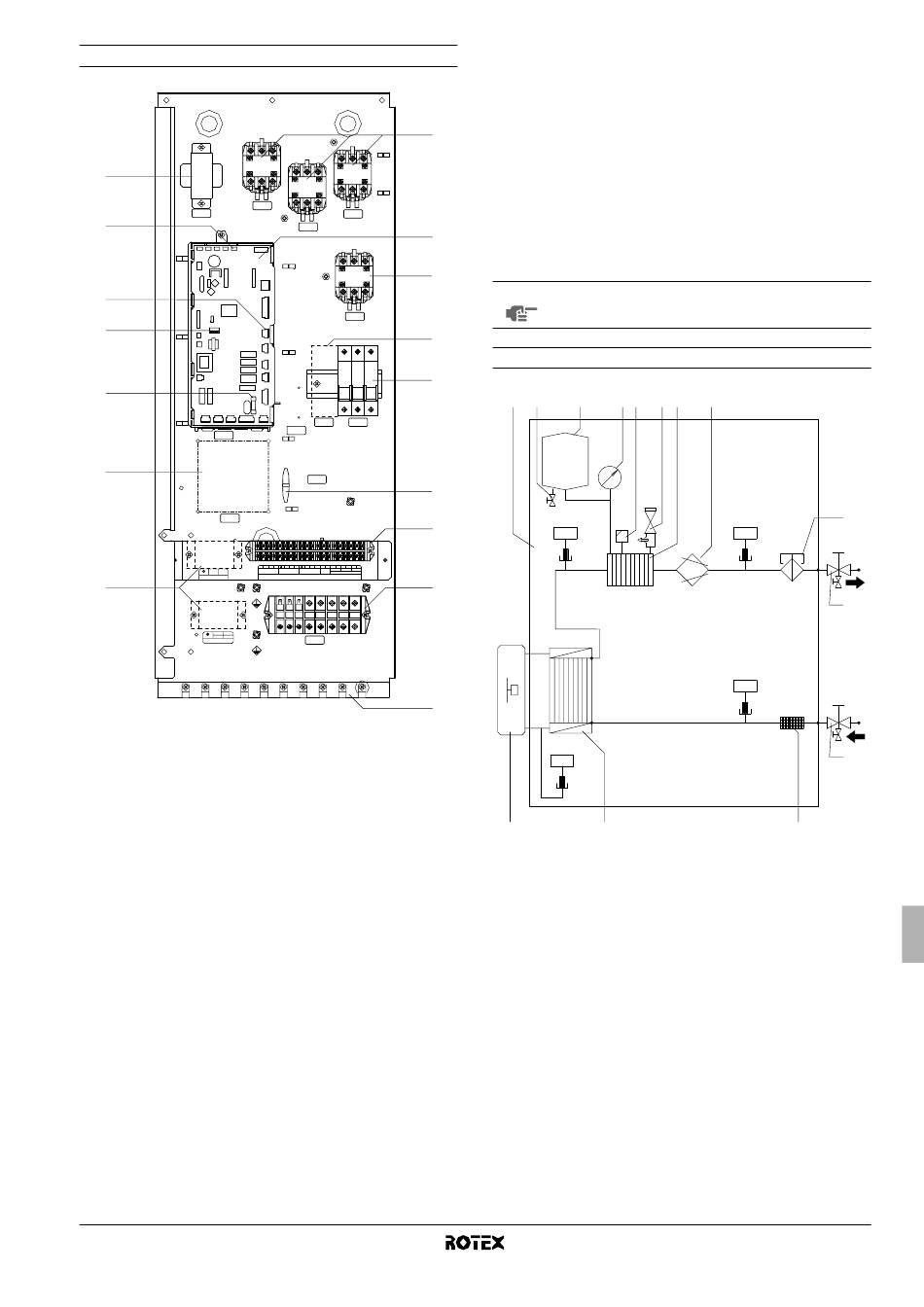

Hoofdcomponenten schakelkast

K1M
TR1
14
TR1
X9A
12
X13A
11
SS1
SS2 on
10
on
SS2
off
A1P
FU1
9
A1P
15
A4P
A4P
OPTION EKHW
X4M
1 2
X4M
8
OPTION EKHW
X3M
L1 L2
L N
X3M (230V)
1. Schakelcontacten backupverwarming K1M, K2M en K5M
2. Hoofdprintplaat
De hoofdprintplaat regelt de werking van de unit.
3. Schakelcontact boosterverwarming K3M (alleen voor installaties
met tank voor warm water voor huishoudelijk gebruik)
4. Stroomonderbreker boosterverwarming
installaties met tank voor warm water voor huishoudelijk
gebruik)
De stroomonderbreker beschermt de boosterverwarming in de
tank voor warm water voor huishoudelijk gebruik tegen
overbelasting of kortsluiting.
5. Stroomonderbreker backupverwarming F1B
De stroomonderbreker beschermt het elektrisch circuit van de
backupverwarming tegen overbelasting of kortsluiting.
6. Klemmenstroken
De klemmenstroken zorgen voor een gemakkelijke aansluiting
van de lokale bedrading.
7. Bevestigingen voor kabelbinders
Met de bevestigingen voor kabelbinders kan de lokale bedrading
met kabelbinders aan de schakelkast worden bevestigd voor
trekontlasting.
8. Klemmenstroken X3M, X4M (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik)
9. Zekering printplaat FU1
10. DIP-schakelaar SS2
De DIP-schakelaar SS2 biedt 4 schakelaars voor de configuratie
van bepaalde installatieparameters. Zie "Overzicht instellingen
DIP-schakelaar" op pagina 15.
RKHBH/X008AA
Binnenunit voor lucht-water-warmtepompsysteem
4PW50203-1A
K5M
K2M
K1M
K5M
K2M
OPTION EKHW
K3M
K3M
OPTION EKHW
F2B
F1B
F2B F1B
K4M
K6M
FU2
X2M
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Q2L
thermal
thermostat 2-way valve 3-way valve
fuse OPTIONAL
X2M
X1M
F2B (alleen
11. X13A-aansluiting
De K3M-stekker wordt aangesloten op de X13A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
12. X9A-aansluiting
De thermistorstekker wordt aangesloten op de X9A-aansluiting
1
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
13. In-line zekering FU2
14. Transformator TR1
15. A4P
2
Adreskaart zonnekit/remote alarm (alleen voor installaties met
kit voor remote alarm).
3
LET OP Het elektrische bedradingsschema vindt u op de
binnenkant van het deksel van de schakelkast.
4

Functioneel schema

5
2 3 4
13
R1T
6
t >
6
H
7
R3T
t >
voor
1 14
1 Buitenunit
2 Binnenunit
3 Aftapkraan expansievat
4 Expansievat
5 Manometer
6 Ontluchtingsklep
7 Drukveiligheidsklep
8 Vat backupverwarming
met backupverwarming
9 Pomp
5 6 7 8 9
R2T
t >
O
2
R4T
t >
10 Stromingsschakelaar
11 Afsluiter wateruitlaat met
aftapkraan (lokale installatie)
12 Afsluiter waterinlaat met
aftapkraan (lokale installatie)
13 Filter
14 Warmtewisselaar
R1T
R2T
Temperatuursensoren
R3T
R4T
Montagehandleiding
10
11
12
13
