1. Ontluchtingsklep
De resterende lucht in het watercircuit wordt automatisch
verwijderd via de ontluchtingsklep.
2. Backupverwarming
De backupverwarming bestaat uit een elektrisch verwarmings-
element in het vat van de backupverwarming dat een
bijkomende verwarmingscapaciteit voor het watercircuit biedt als
de verwarmingscapaciteit van de buitenunit niet toereikend is
wegens lage buitentemperaturen.
3. Temperatuursensoren
Vier temperatuursensoren bepalen de water- en koelmiddel-
temperatuur op verschillende punten in het watercircuit.
4. Schakelkast
De schakelkast bevat de voornaamste elektronische en
elektrische onderdelen van de binnenunit.
5. Warmtewisselaar
6. Expansievat (10 l)
7. Gebruikersinterface
Via de gebruikersinterface kunnen de installateur en de
gebruiker de unit instellen, gebruiken en onderhouden.
8. Aansluiting van koelmiddelvloeistof
9. Aansluiting van koelmiddelgas
10. Afsluitkleppen (accessoire)
Met de afsluiters op de waterinlaataansluiting en de water-
uitlaataansluiting kan het watercircuit van de binnenunit worden
afgesloten van het residentieel watercircuit. Dit vergemakkelijkt
het aflaten en vervangen van het filter van de binnenunit.
11. Aansluiting van waterinlaat
12. Aansluiting van wateruitlaat
13. Aftap- en vulkranen
14. Waterfilter
Het waterfilter verwijdert verontreinigingen uit het water om
schade aan de pomp of verstopping van de verdamper te
voorkomen. Maak het waterfilter op regelmatige tijdstippen
schoon. Zie "10. Onderhoud en service" op pagina 44.
15. Manometer
De manometer geeft de waterdruk in het watercircuit aan.
16. Stromingsschakelaar
De stromingsschakelaar controleert de stroming in het
watercircuit en beschermt de warmtewisselaar tegen bevriezing
en de pomp tegen beschadiging.
17. Pomp
De pomp circuleert het water in het watercircuit.
18. Thermische beveiliging backupverwarming
De backupverwarming is uitgerust met een thermische
beveiliging. De thermische beveiliging wordt geactiveerd
wanneer de temperatuur te hoog wordt.
19. Thermische zekering backupverwarming
De backupverwarming is uitgerust met een thermische zekering.
De thermische zekering springt wanneer de temperatuur te
hoog wordt (hoger dan de temperatuur van de thermische
beveiliging van de backupverwarming).
20. Drukveiligheidsklep
De drukveiligheidsklep voorkomt een te hoge waterdruk in het
watercircuit door open te gaan vanaf een druk van 3 bar en wat
water te laten ontsnappen.
21. Slang drukveiligheidsklep
Feitelijke uitlaat van de drukveiligheidsklep. Voorzie een goede
afvoer.
Montagehandleiding
11

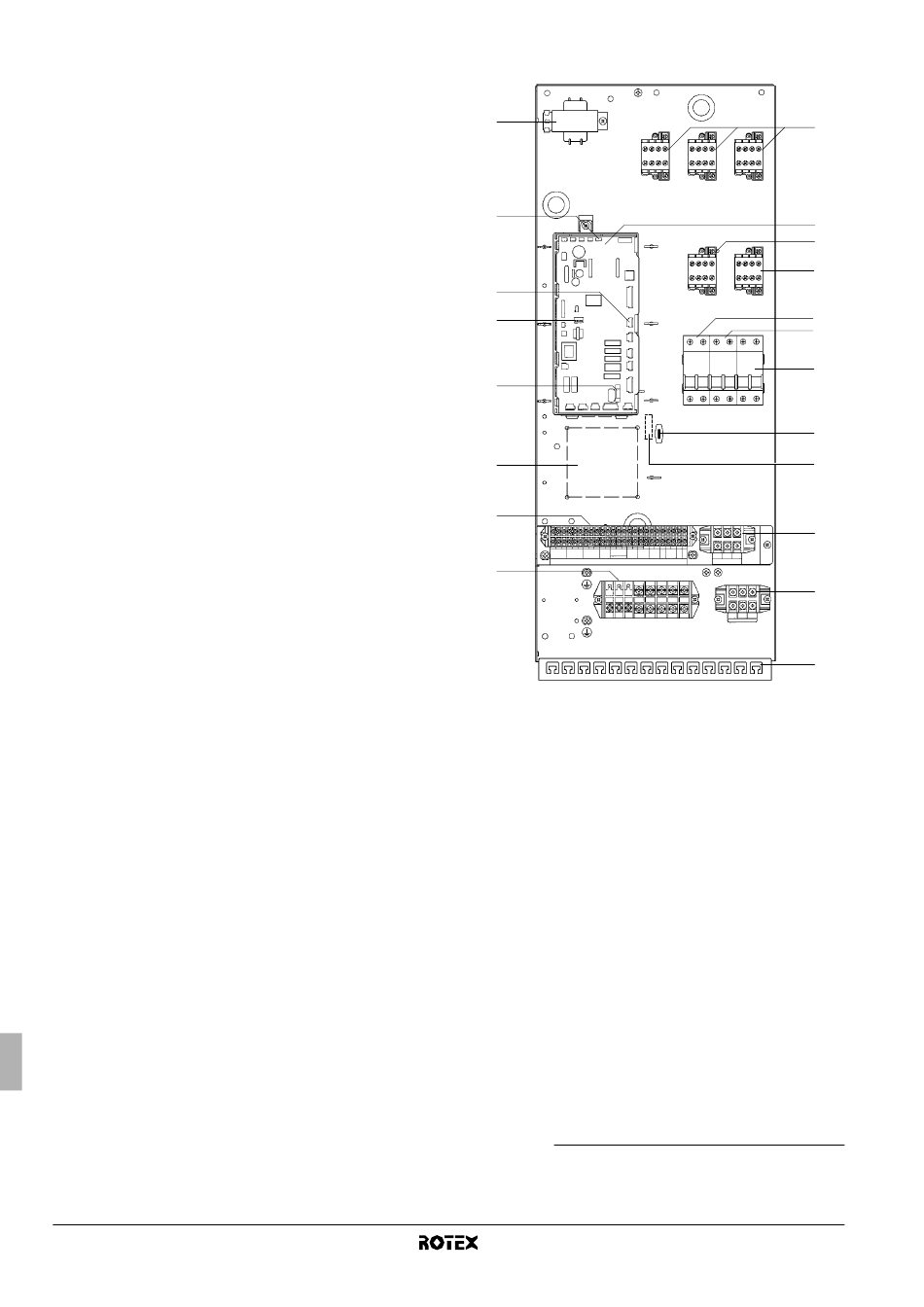

5.3. Hoofdcomponenten schakelkast

14 TR1
X9A
12
A1P
X13A
11
SS2
10
FU1
9
15 A4P
6
X2M
6
X1M
1. Schakelcontacten backupverwarming K1M, K2M, K5M en K6M.
2. Hoofdprintplaat
De hoofdprintplaat regelt de werking van de unit.
3. Schakelcontact boosterverwarming K3M (alleen voor installaties
met tank voor warm water voor huishoudelijk gebruik)
4. Stroomonderbreker boosterverwarming
installaties met tank voor warm water voor huishoudelijk gebruik)
De stroomonderbreker beschermt de boosterverwarming in de
tank voor warm water voor huishoudelijk gebruik tegen
overbelasting of kortsluiting.
5. Stroomonderbreker backupverwarming F1B, F3B
De stroomonderbreker beschermt het elektrisch circuit van de
backupverwarming tegen overbelasting of kortsluiting.
6. Klemmenstroken
De klemmenstroken zorgen voor een gemakkelijke aansluiting
van de lokale bedrading.
7. Bevestigingen voor kabelbinders
Met de bevestigingen voor kabelbinders kan de lokale bedrading
met kabelbinders aan de schakelkast worden bevestigd voor
trekontlasting.
8. Klemmenstroken X3M, X4M (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik)
9. Zekering printplaat FU1
10. DIP-schakelaar SS2
De DIP-schakelaar SS2 biedt 4 schakelaars voor de configuratie
van bepaalde installatieparameters.
instellingen DIP-schakelaar" op pagina 23.
(1) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(2) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(3) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
Binnenunit voor lucht-water-warmtepompsysteem
1
K1M K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
FU2
13
16
X4M
8
8
X3M
7
(1)
F2B (alleen
(3)
Zie "8.1. Overzicht
RKHBH/X008BB
4PW62574-2 – 10.2010
voor
(2)
