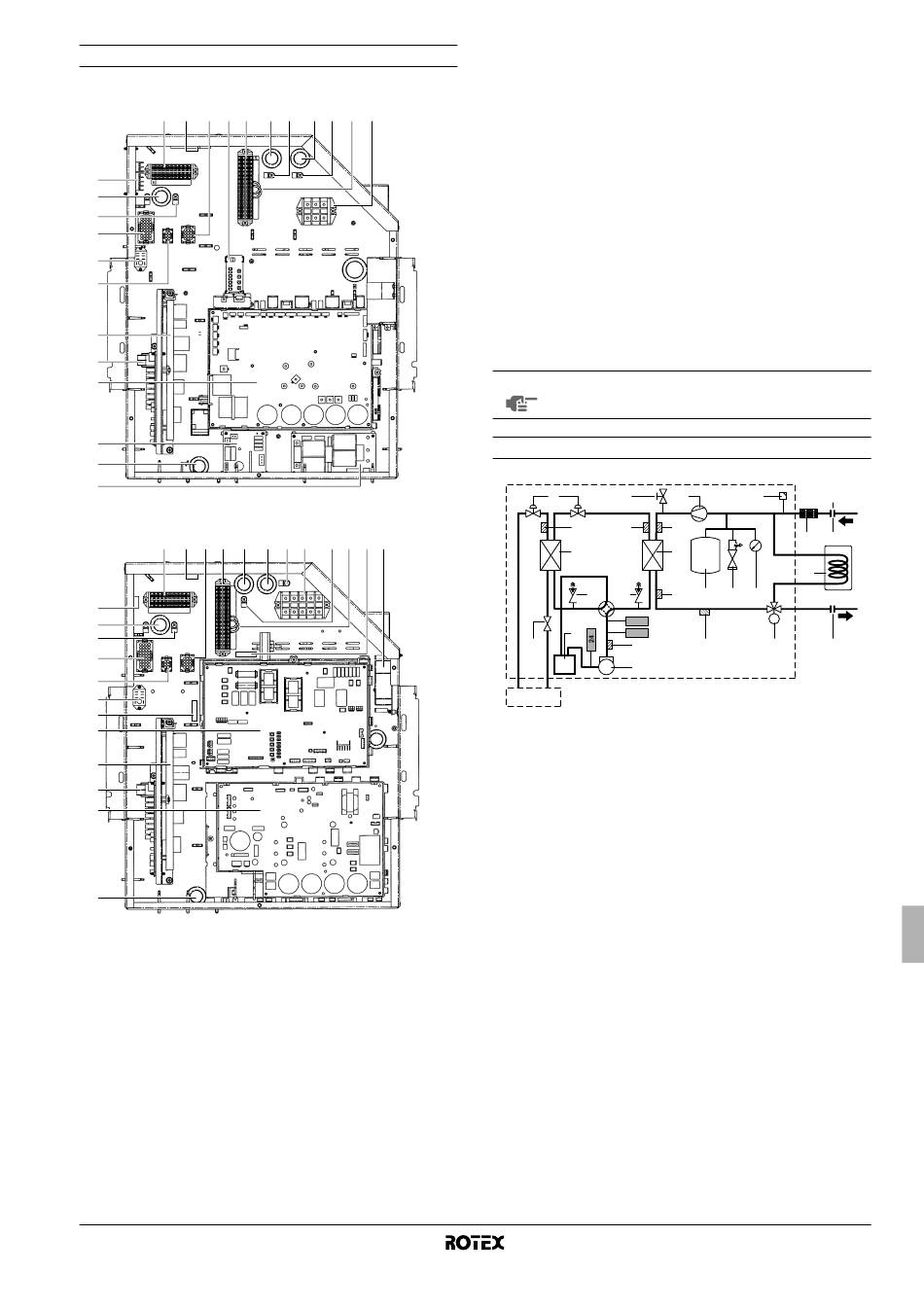

Hoofdcomponenten schakelkast

V1-unittypen (1-fasig)
11 7 15 9 12 18
8
19
16
13
21
14
1
2
3
5
20
6
Y1-unittypen (3-fasig)
11 7 15 12 18 17
8
19
16
13
14
21
24
4
1
2
3
20
1. Hoofdprintplaat
De hoofdprintplaat regelt de werking van de unit.
2. Besturingsprintkaart
3. Inverter-printplaat
4. Inverter-besturingsprintplaat (alleen Y1)
5. QA-printplaat (alleen V1)
6. Filterprintplaat
7. Digitale I/O-printplaat (optie)
8. Vraag-printplaat (optie)
9. Service-printplaat (alleen V1)
10. Klemmenblok X1M
Hoofdklemmenblok voor gemakkelijke aansluiting van lokale
bedrading voor de voeding.
11. Klemmenblok X3M
Klemmenblok lokale bedrading voor gelijkstroomaansluitingen.
RKHBRD011~016AAV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW55786-1
16 17 16 22 10
16 10 16 22 23 6
12. Klemmenblok X2M
Klemmenblok lokale bedrading voor wisselstroomaansluitingen.
13. Gelijkstroomconnector X1Y
14. Pompconnector X2Y
15. Wisselstroomconnector X3Y
16. Bevestigingen voor kabelbinders
Met de bevestigingen voor kabelbinders kan de lokale bedrading
met kabelbinders aan de schakelkast worden bevestigd voor
trekontlasting.
17. Inlaat voedingsbedrading
18. Inlaat lokale wisselstroombedrading
19. Inlaat lokale gelijkstroombedrading
20. Inlaat compressorkabel
21. Interfacerelais K1A
22. Bedradingsbruggen
23. Zekering F1 (alleen Y1)
24. Zekering F2 (alleen Y1)
LET OP Het elektrische aanluitschema vindt u op de binnen-
kant van het deksel van de schakelkast.

Functioneel schema

2
9 8
29 28
3
6 6
22
4 23
30 25
5
1
1 Buitenunit
2 Binnenunit
3 Koelmiddel-koelmiddel-
warmtewisselaar
4 Accumulator
5 Compressor
6 Servicepoort
7 Koelmiddel-
waterwarmtewisselaar
8 Aftapkraan
9 Elektronische
expansieklep
10 Drukveiligheidsklep
11 Pomp
12 Ontluchtingsklep
13 Manometer
14 Expansievat
15 Waterfilter
11 12 16
27
15 17
7
19
26 14 10 13
M
21 20 18
16 Vulklep (lokale levering)
17 Afsluiter waterinlaat
18 Afsluiter wateruitlaat
19 Tank voor warm water voor
huishoudelijk gebruik (optie)
20 Gemotoriseerde 3-wegsklep
(optioneel)
21 Thermische beveiliging (Q2L)
22 Hogedrukschakelaar (S1PH)
23 Hogedruksensor (B1PH)
24 Lagedruksensor (B1PL)
25 Persthermistor (R6T)
26 Thermistor uittredend water
(R5T)
27 Retourwaterthermistor (R4T)
28 Vloeistofthermistor R134a
(R7T)
29 Vloeistofthermistor R410A
(R3T)
30 2-wegsklep
