Accessoires N° de pièce
EKFGW4086
INFORMATIONS
Pour des options de configuration supplémentaires
concernant le système de gaz de combustion, visitez
fluegas.rotex-heating.com/.
5.3.4
Associations possibles des unités
intérieures et des unités extérieures
Unité
extérieure
RHYHBH05
RVLQ05CAV3
O
RVLQ08CAV3
—
5.3.5
Associations possibles de l'unité
intérieure et du ballon d'eau chaude
sanitaire
Unité intérieure
HYC 343/19/0-DB + HYC 544/32/0-DB
RHYHBH05
RHYHBH08
RHYHBX08
6
Préparation
6.1
Vue d'ensemble: préparation
Ce chapitre décrit ce que vous devez faire et ce que vous devez
savoir avant d'installer l'unité sur site.
Ce chapitre contient les informations suivantes:
▪ Préparation du lieu d'installation
▪ Préparation de la tuyauterie du réfrigérant
▪ Préparation de la tuyauterie d'eau
▪ Préparation du câblage électrique
6.2
Préparation du lieu d'installation
N'installez PAS l'unité dans des endroits souvent utilisés comme
atelier. S'il y a des travaux de construction (par exemple, travaux de
découpe) occasionnant beaucoup de poussière, l'unité doit être
couverte.
Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
6.2.1
Exigences pour le lieu d'installation de
l'unité extérieure
INFORMATIONS
Lisez également les exigences suivantes:
▪ Exigences
générales
Reportez-vous au chapitre "Consignes de sécurité
générales".
▪ Exigences pour la tuyauterie de réfrigérant (différence
de hauteur, longueur). Voir plus loin dans ce chapitre
"Préparation".

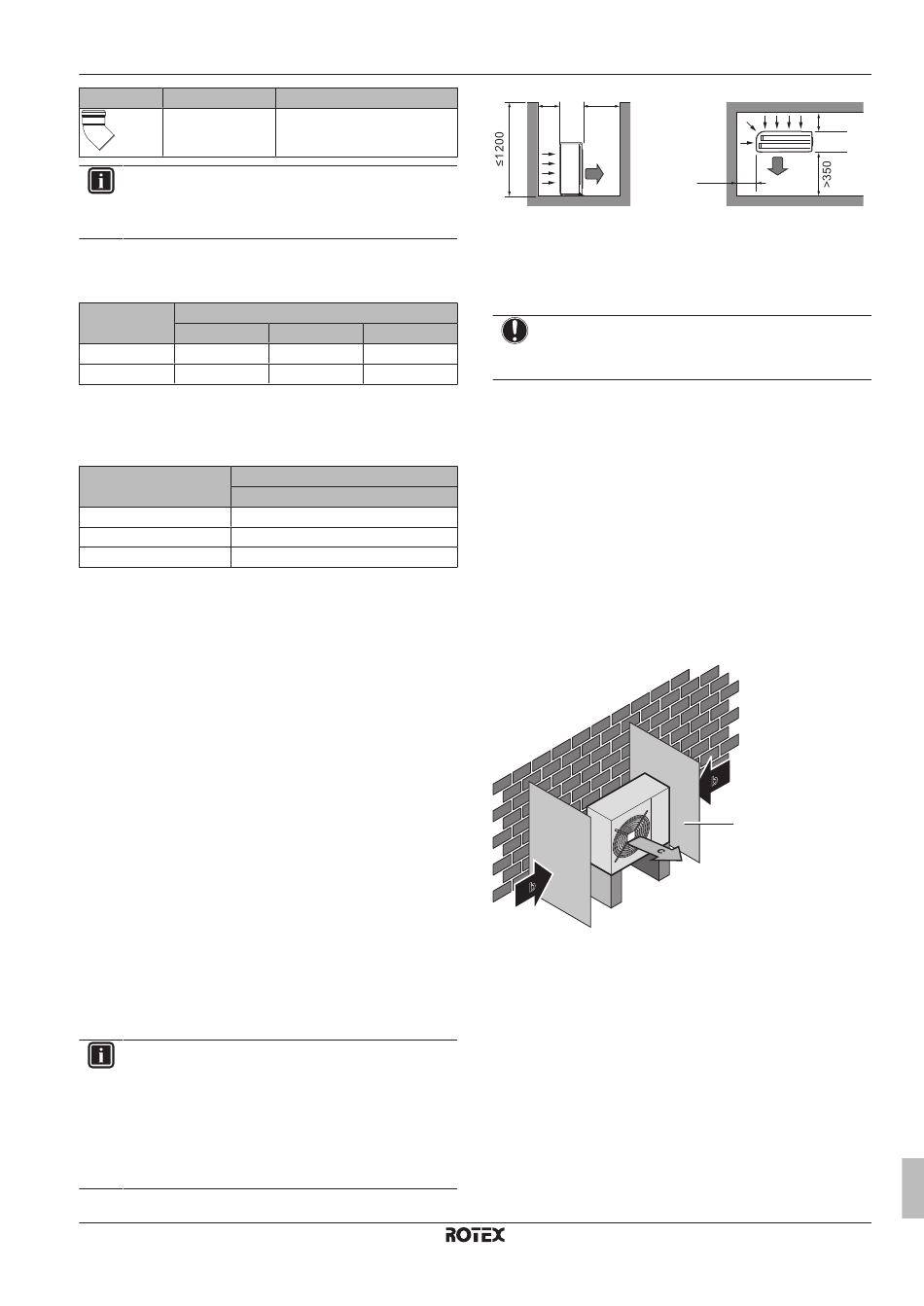

Prenez les directives suivantes en compte en matière d'espacement:
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
Description
Coude PP BM-Air 80 45°
http://
Unité intérieure
RHYHBH08
RHYHBX08
—
—
O
O
Ballon d'eau chaude sanitaire
O
O
O
pour
le
lieu
d'installation.
>250
>350
b
a
(mm)
a
Sortie d'air
b
Entrée d'air
Reportez-vous à la section
service" à la page 103
pour des informations plus détaillées
concernant les directives en matière d'espacement.
REMARQUE
▪ N'empilez PAS les unités les unes sur les autres.
▪ Ne suspendez PAS l'unité au plafond.
Les vents forts (≥18 km/h) qui soufflent contre la sortie d'air de l'unité
extérieure peut entraîner un court-circuit (aspiration de l'air évacué).
Les conséquences peuvent être les suivantes:
▪ réduction de la capacité fonctionnelle,
▪ formation fréquente de givre lors du fonctionnement en mode de
chauffage,
▪ interruption de fonctionnement en raison de la diminution de la
basse pression ou de l'augmentation de la haute pression;
▪ détérioration du ventilateur (si le ventilateur est exposé à un vent
violent en continu, il est possible qu'il se mette à tourner très
rapidement, jusqu'à ce qu'il se casse).
Nous vous recommandons d'installer une chicane lorsque la sortie
d'air est exposée au vent.
Nous vous recommandons d'installer l'unité extérieure avec l'entrée
d'air face au mur et NON directement exposée au vent.
b
a
Chicane
b
Sens prédominant du vent
c
Sortie d'air
N'INSTALLEZ PAS l'unité dans les endroits suivants:
▪ Des zones sensibles au bruit (près d'une chambre, par exemple)
afin que le bruit de fonctionnement ne dérange personne.
▪ Endroits où il y a un risque de présence de brouillard, de
vaporisation ou de vapeurs d'huile minérale dans l'atmosphère.
Les pièces en plastique risquent de se détériorer et de se
désagréger ou de provoquer des fuites d'eau.
Il n'est PAS recommandé d'installer l'unité dans les lieux suivants, la
durée de vie de l'unité risque en effet d'être réduite:
▪ Où la tension connaît de fortes fluctuations
▪ Dans les véhicules ou sur les navires
▪ Où des vapeurs acides ou alcalines sont présentes
6 Préparation
b
>250
a
>250
(mm)
"15.2 Dimensions et espace de
b
a
Guide de référence installateur
17
