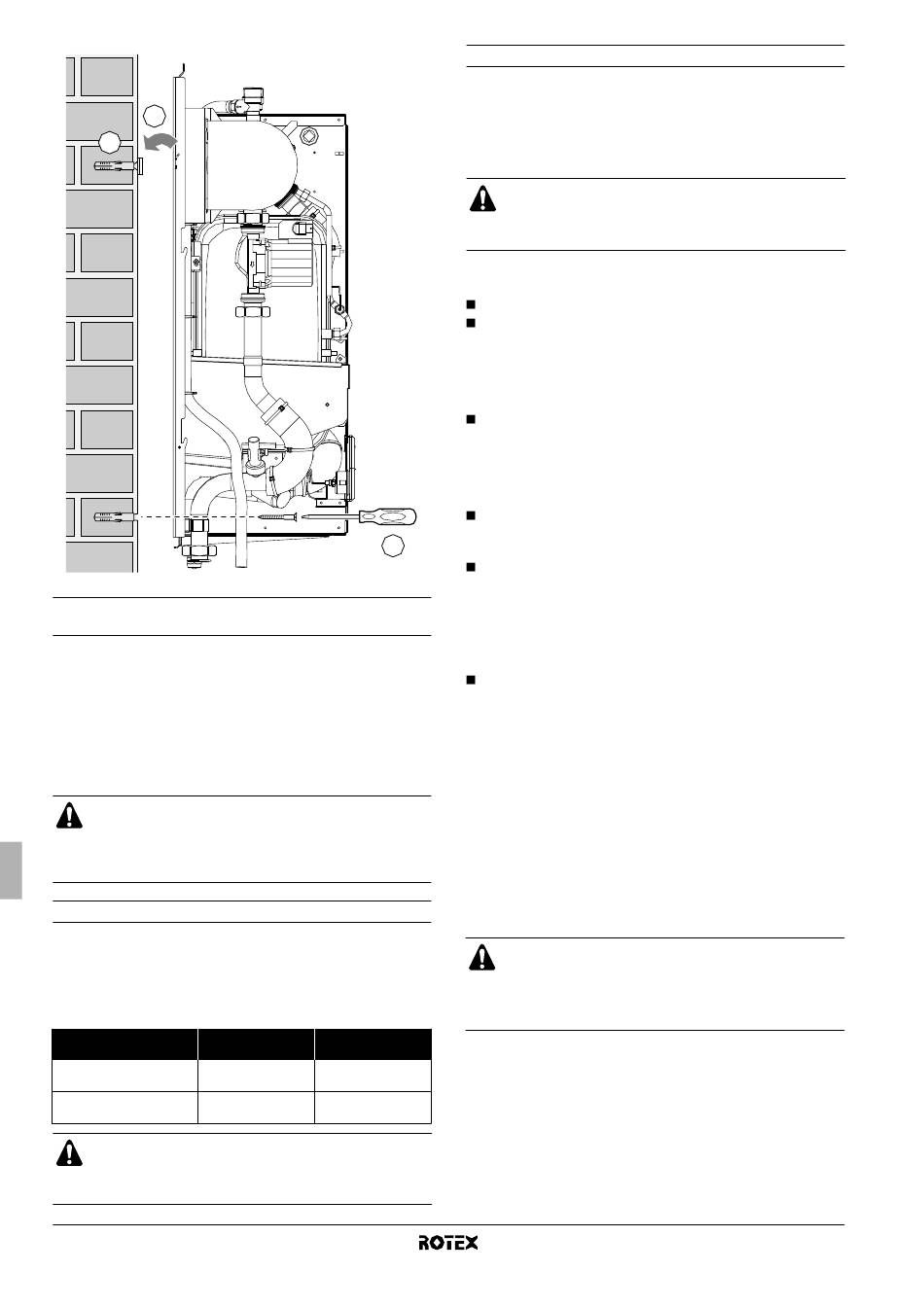

Installation du kit de bac de purge EKHBDP
(uniquement pour les modèles RKHBX)
Pour les modèles de chauffage/refroidissement, il est nécessaire
d'installer le kit de bac de purge (voir "Accessoires" à la page 2).
Pendant l'opération de refroidissement, la vapeur d'eau (humidité)
dans l'air peut se condenser en liquide et se déposer sur les tuyaux
de réfrigérant et d'eau froids. Cette eau est récupérée dans le bac de
purge qui doit être connecté à un drain.
Pour connaître les instructions d'installation, se reporter à la feuille
d'instruction accompagnant le kit de bac de purge.
Veiller à positionner le tuyau de la soupape de décharge
de pression dans le bac de purge. Si cette précaution n'est
pas suivie, de l'eau peut entrer en contact avec les
composants électriques et provoquer une décharge
électrique ou un court-circuit dans le système électrique.
Tuyauterie de réfrigérant
Pour toutes les directives, instructions et spécifications relatives aux
tuyauteries de réfrigérant entre l'unité intérieure et l'unité extérieure,
se reporter au manuel d'installation de l'unité extérieure.
L'emplacement du tuyau de gaz et du tuyau de liquide sur l'unité
intérieure est indiquée au point "Principaux composants" à la page 6.
Spécifications
des tuyaux de réfrigérant Unité intérieure
Raccordement du tuyau de
15,9 mm (5/8 inch)
gaz
Raccordement du tuyau de
6,4 mm (1/4 inch)
liquide
Lors de la connexion des tuyaux de réfrigérant, toujours
utiliser deux clés pour serrer ou desserrer les écrous! Si
cette précaution n'est pas respectée, il y a un risque de
détérioration des raccords de tuyauterie et de fuite.
Manuel d'installation
9

Tuyauterie d'eau

Vérification du circuit d'eau
Les appareils sont équipés d'une entrée et d'une sortie d'eau
destinées à être raccordées à un circuit d'eau. Ce circuit doit être
monté par un technicien qualifié et doit obéir à toutes les réglemen-
tations nationales et européennes appropriées.
Avant de poursuivre l'installation de l'appareil, vérifiez les points
suivants:
La pression d'eau maximum est de 3 bar.
Deux vannes d'arrêt sont fournies avec l'unité. Afin de faciliter le
service et la maintenance, en installer une à l'entrée d'eau et
une à la sortie d'eau de l'unité intérieure. Respecter la position
des vannes d'arrêt. L'orientation des vannes de purge et de
remplissage intégrées est importante pour l'entretien. Voir
figure 3.
Les robinets de vidange doivent être prévus à tous les points
bas du système pour permettre une vidange complète du circuit
pendant la maintenance.
Deux vannes de purge intégrées dans les vannes d'arrêt, et une
vanne de purge sur le vase d'expansion sont prévues pour
vidanger l'eau du système d'eau de l'unité intérieure.
Veiller à purger correctement la soupape de décharge de
pression pour éviter tout contact de l'eau avec les composants
3
électriques.
Des purgeurs d'air doivent être prévus à tous les points
supérieurs du système. Ils doivent être situés à des endroits
facilement accessibles pour l'entretien. Une purge d'air
automatique est prévue à l'intérieur de l'unité intérieure. Vérifier
que cette vanne de purge d'air n'est pas trop serrée de sorte
que l'évacuation d'air automatique dans le circuit d'eau reste
possible.
Veiller à ce que les composants installés dans la tuyauterie
fournie sur place puissent résister à la pression d'eau.
Vérification du volume d'eau et de la pré-pression du
vase d'expansion
L'unité est équipée d'un vase d'expansion de 10 litres qui présente
une pré-pression de défaut de 1 bar.
Pour garantir le fonctionnement adéquat de l'unité, il se peut que la
pré-pression du vase d'expansion nécessite un ajustement et que les
volumes d'eau minimum et maximum soient vérifiés.
1 Vérifier que le volume d'eau total dans l'installation, à l'exclusion
du volume d'eau interne de l'unité intérieure, est de 10 l
minimum. Se reporter à "Spécifications techniques" à la
page 29 pour connaître le volume d'eau interne de l'unité
intérieure.
Unité extérieure
15,9 mm (5/8 inch)
6,4 mm (1/4 inch)
L'unité ne doit être utilisée que dans un réseau
d'alimentation en eau fermé. L'application dans un réseau
d'alimentation en eau ouvert conduit à une corrosion
excessive de la tuyauterie d'eau.
Dans la plupart des applications, le volume d'eau minimum
donnera un résultat satisfaisant.
Cependant, dans des procédés ou locaux critiques avec
une charge thermique élevée,
supplémentaire peut être nécessaire.
Unité intérieure pour système de pompe à chaleur air à eau
un volume d'eau
RKHBH/X008AA
