Les robinets de vidange doivent être prévus à tous les points
bas du système pour permettre une vidange complète du circuit
pendant la maintenance.
Deux vannes de purge intégrées dans les vannes d'arrêt sont
prévues pour vidanger l'eau du circuit d'eau de l'unité intérieure.
Veillez à purger correctement la soupape de décharge de
pression pour éviter tout contact de l'eau avec les composants
électriques.
Des purgeurs d'air doivent être prévus à tous les points
supérieurs du système. Ils doivent être situés à des endroits
facilement accessibles pour l'entretien. Une purge d'air
automatique est prévue à l'intérieur de l'unité intérieure. Vérifiez
que ce purgeur n'est pas trop serré de sorte que l'évacuation
d'air automatique dans le circuit d'eau reste possible.
Veillez à ce que les composants installés dans la tuyauterie
fournie sur place puissent résister à la pression et à la
température d'eau.
Utilisez toujours des matériaux qui sont compatibles avec l'eau
utilisée dans le système et avec les matériaux utilisés sur l'unité
intérieure.
La présence d'air, d'humidité ou de poussière dans le circuit d'eau
peut entraîner des dysfonctionnements. Par conséquent, lors de la
connexion du circuit d'eau, tenez toujours compte des points suivants:
Utilisez uniquement des conduites propres.
Maintenez l'extrémité de la conduite vers le bas pour retirer les
bavures.
Couvrez l'extrémité de la conduite lors de son insertion dans un
mur afin d'éviter toute pénétration de poussière et de saleté.
Utilisez un bon agent d'étanchéité pour filet afin de rendre les
raccords étanches.
Lors de l'utilisation de tuyau métalliques sans laiton, veillez
à isoler les deux matériaux l'un de l'autre pour éviter la corrosion
galvanique.
Étant donné que le laiton est un matériau doux, utilisez
l'outillage adéquat pour raccorder le circuit d'eau. Un outillage
inapproprié entraînera des dégâts aux tuyaux.
Sélectionnez un diamètre de tuyauterie proportionnel au débit
d'eau requis et à la pression statique externe disponible de la
pompe.
Le débit d'eau requis maximal pour le fonctionnement de l'unité
intérieure est de 12 l/min. Lorsque le débit d'eau est inférieur
à la valeur minimale, une erreur de débit 7H s'affichera et le
fonctionnement de l'unité intérieure s'arrêtera.
N'utilisez jamais de composants revêtus de zinc dans le circuit
d'eau. Une corrosion excessive de ces pièces peut se produire
étant donné que des tuyaux de cuivre sont utilisés dans le circuit
d'eau interne de l'unité.
Lors de l'utilisation d'une vanne à 3 voies dans le circuit d'eau.
Il est très important de garantir une séparation maximale entre
l'eau chaude domestique et le circuit d'eau du chauffage par
le sol.
Lors de l'utilisation d'une vanne à 3 voies ou d'une vanne
à 2 voies dans le circuit d'eau, le délai de changement maximal
de la vanne sera inférieur à 60 secondes.
REMARQUE
L'installation d'un filtre supplémentaire sur le circuit
d'alimentation
en
eau
recommandée. Il est conseillé d'utiliser un filtre magnétique
ou à cyclone capable d'éliminer de petites particules, en
particulier pour éliminer des particules métalliques de la
tuyauterie de chauffage fournie sur place. Les particules de
petite taille peuvent endommager l'unité et ne seront pas
éliminées par le filtre standard de l'unité de pompe à chaleur.
Manuel d'installation
16
de
chauffage
est
fortement
Vérification du volume d'eau et de la pré-pression du vase
d'expansion
L'unité est équipée d'un vase d'expansion de 10 litres qui présente
une prépression de défaut de 1 bar.
Pour garantir le fonctionnement adéquat de l'unité, il se peut que la
prépression du vase d'expansion nécessite un ajustement et que les
volumes d'eau minimum et maximum soient vérifiés.
1
Vérifier que le volume d'eau total dans l'installation, à l'exclusion
du volume d'eau interne de l'unité intérieure, est de 10 l
minimum. Reportez-vous à la section "12. Spécifications
techniques" à la page 51 pour connaître le volume d'eau interne
de l'unité intérieure.
INFORMATIONS
Dans la plupart des applications, le volume d'eau minimum
donnera un résultat satisfaisant.
Cependant, dans des procédés ou locaux critiques avec
une
charge
thermique
supplémentaire peut être nécessaire.
REMARQUE
Lorsque la circulation dans chaque boucle de chauffage
de volume est contrôlée par les vannes commandées
à distance, il est important que ce volume minimal d'eau
soit maintenu, même si toutes les vannes sont fermées.

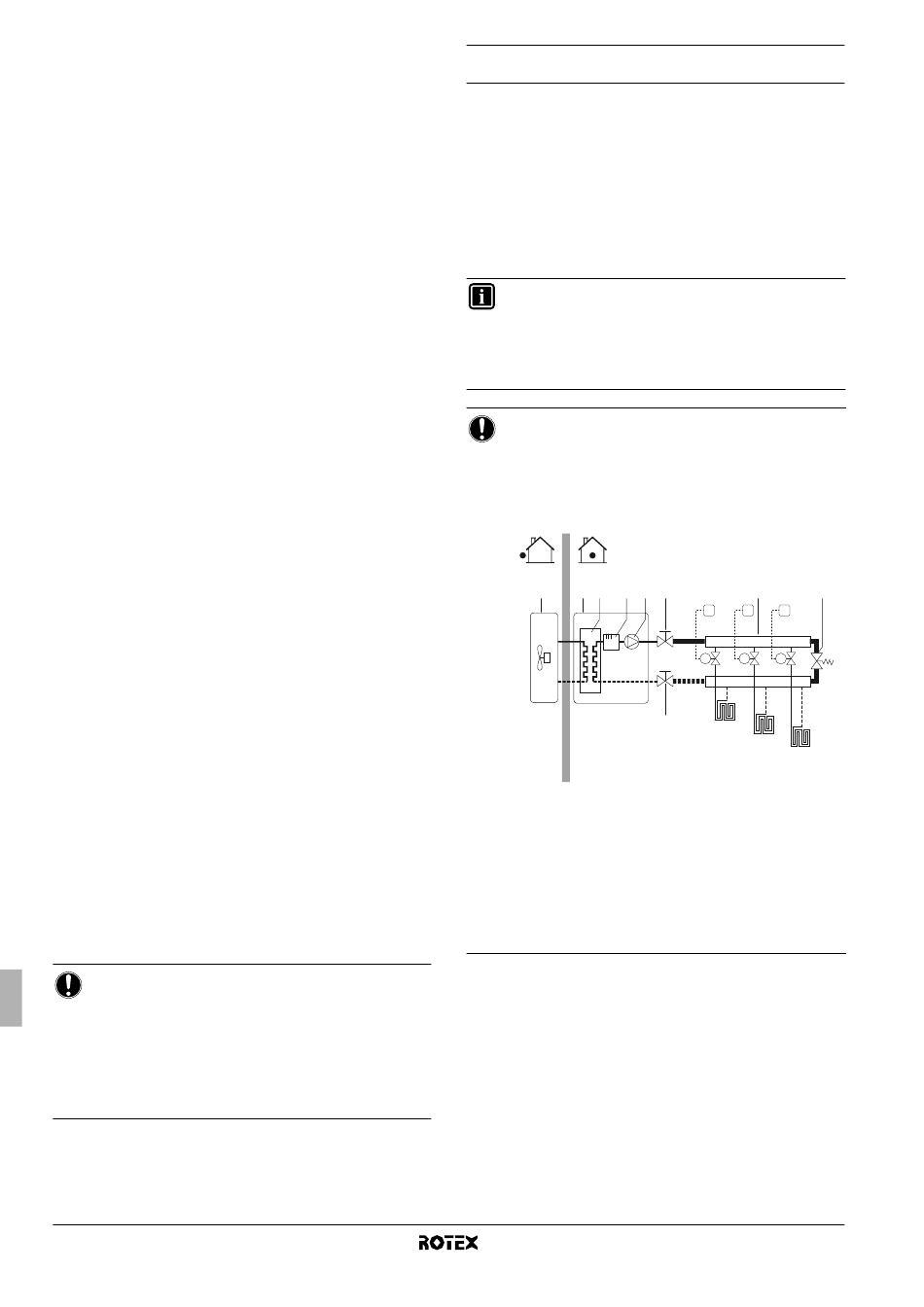

Exemple
1
2
3
4
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Collecteur (non fourni)
8 Vanne de dérivation (non fournie)
FHL1...3 Boucle de chauffage au sol
T1...3 Thermostat d'ambiance individuel (option)
M1...3 Vanne motorisée individuelle pour contrôler la
boucle de chauffage au sol (non fournie)
2
À l'aide du tableau ci-dessous, déterminez si la prépression du
vase d'expansion nécessite un réglage.
Unité intérieure pour système de pompe à chaleur air à eau
élevée,
un
volume
d'eau
5
6
7
T1
T2
T3
M1
M2
M3
6
FHL1
FHL2
FHL3
RKHBH/X008BB
4PW62574-2 – 10.2010
