Vérification Du Volume D'eau Et De La Pré-Pression Du Vase D'expansion - Rotex RKHBH016BB3V3 Manuel D'installation

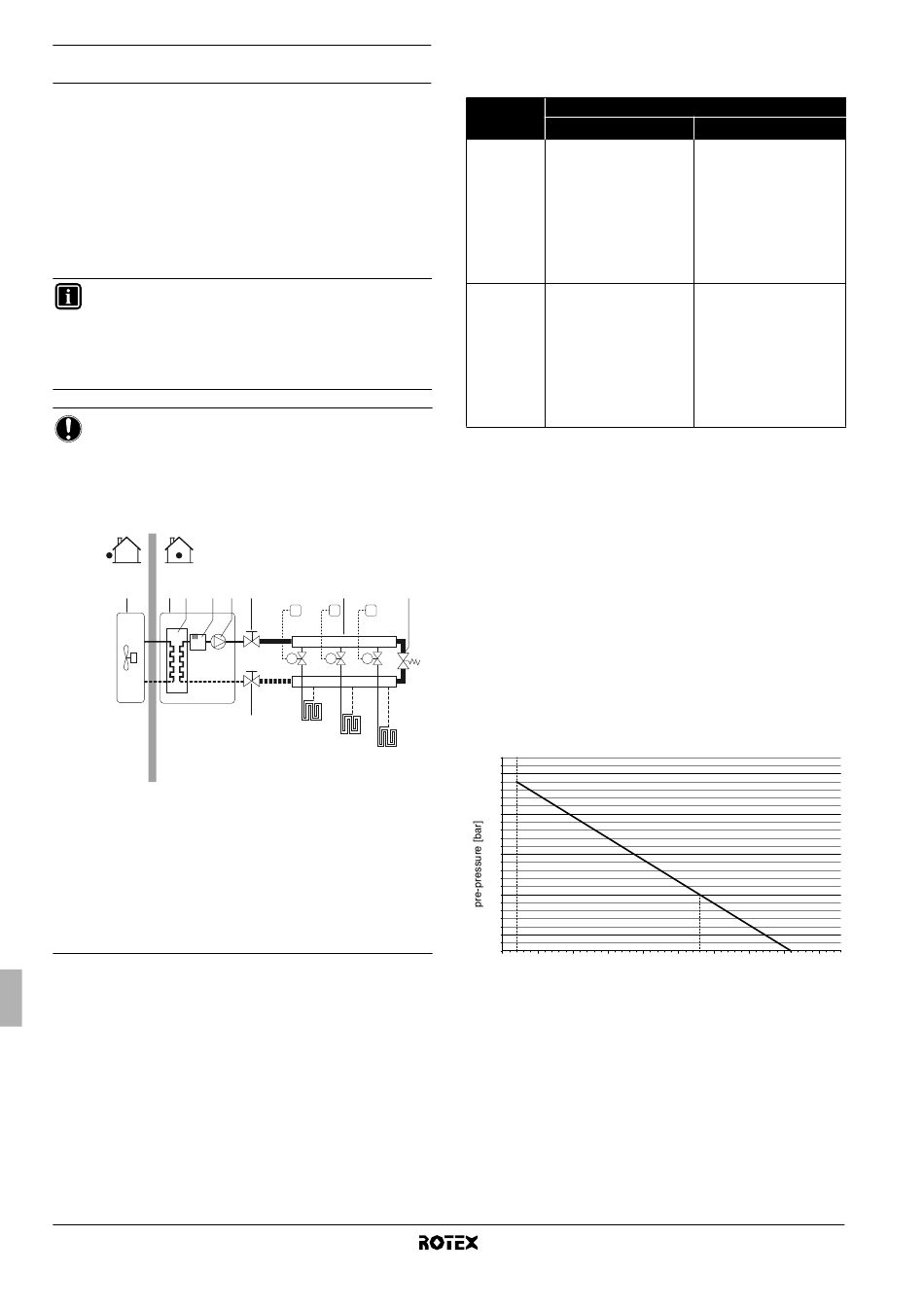

Vérification du volume d'eau et de la pré-pression du vase
d'expansion
L'unité est équipée d'un vase d'expansion de 10 litres qui présente
une prépression de défaut de 1 bar.
Pour garantir le fonctionnement adéquat de l'unité, il se peut que la
prépression du vase d'expansion nécessite un ajustement et que les
volumes d'eau minimum et maximum soient vérifiés.
1 Vérifiez que le volume d'eau total dans l'installation, à l'exclusion
du volume d'eau interne de l'unité intérieure, est de 20 l
minimum. Reportez-vous à la section "12. Spécifications
techniques" à la page 51 pour connaître le volume d'eau interne
de l'unité intérieure.
INFORMATIONS
Dans la plupart des applications, le volume d'eau minimum
donnera un résultat satisfaisant.
Cependant, dans des procédés ou locaux critiques avec
une charge thermique
supplémentaire peut être nécessaire.
REMARQUE
Lorsque la circulation dans chaque boucle de chauffage
de volume est contrôlée par les vannes commandées
à distance, il est important que ce volume minimal d'eau
soit maintenu, même si toutes les vannes sont fermées.
Exemple
1 2 3 4
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Collecteur (non fourni)
8 Vanne de dérivation (non fournie)
FHL1...3 Boucle de chauffage au sol
T1...3 Thermostat d'ambiance individuel (option)
M1...3 Vanne motorisée individuelle pour contrôler
la boucle de chauffage au sol (non fournie)
2 À l'aide du tableau ci-dessous, déterminez si la prépression du
vase d'expansion nécessite un réglage.
Manuel d'installation
16
élevée, un volume d'eau
5 6 7
T1 T2 T3
M1 M2 M3
6
FHL1
FHL2
FHL3
3 À l'aide du tableau et des instructions ci-dessous, déterminez si
le volume d'eau total dans l'installation est inférieur au volume
d'eau maximal autorisé.
Différence
de hauteur
(a)
d'installation
Aucun réglage de
≤
7 m
prépression requis
Actions requises:
• la prépression doit être
augmentée, calculez en
fonction de "Calcul de la
prépression du vase
>7 m d'expansion"
• vérifiez que le volume
d'eau est inférieur au
volume d'eau maximal
autorisé (utilisez le
graphique ci-dessous)
(a) Différence de hauteur d'installation: différence de hauteur (m) entre le point le
plus eau du circuit d'eau et l'unité intérieure. Si l'unité intérieure est située au
point le plus haut de l'installation, la hauteur d'installation est considérée comme
étant de 0 m.
Calcul de la prépression du vase d'expansion
La prépression (Pg) à régler dépend de la différence de hauteur
d'installation maximale (H) et est calculée comme ci-dessous:
Pg=(H/10+0,3) bar
Vérification du volume d'eau maximal autorisé
8
Pour déterminer le volume d'eau autorisé maximal dans l'ensemble
du circuit, procédez comme suit:
1 Déterminez le volume d'eau maximal correspondant à la
prépression calculée (Pg) à l'aide du graphique ci-dessous.
2 Vérifiez que le volume d'eau total dans l'ensemble du circuit
d'eau est inférieur à cette valeur.
Si ce n'est pas le cas, le vase d'expansion à l'intérieur de l'unité
intérieure est trop petit pour l'installation.
2.5
2
1.5
1
0.5
0.3
0 50 100
2 0
pre-pressure
maximum water volume
Exemple 1
L'unité intérieure est installée 5 m en dessous du point le plus élevé du
circuit d'eau. Le volume d'eau total dans le circuit d'eau est de 100 l.
Dans cet exemple, aucune action ou réglage n'est requis.
Unité intérieure pour système de pompe à chaleur air à eau
Volume d'eau
≤
280 l >280 l
Actions requises:
• la prépression doit être
diminuée, calculez en
fonction de "Calcul de la
prépression du vase
d'expansion"
• vérifiez que le volume d'eau
est inférieur au volume
d'eau maximal autorisé
(utilisez le graphique
ci-dessous)
Vase d'expansion de l'unité
trop petit pour l'installation.
150 200 250 300 350
maximum water volume [l]
= prépression
= volume d'eau maximal
4PW62576-2 – 10.2010
400 450
RKHBH/X016BB
