[b-03] Point de consigne: température de stockage (voir figure
ci-dessus)
REMARQUE Si le chauffage de l'eau domestique dépendant du
temps est activé [b-02], la température de stockage
sera réglée automatiquement et le réglage sur place
[b-03] n'aura aucune importance.
[C] Limites de température de l'eau de sortie
Pour éviter une mauvaise utilisation concernant les températures
d'eau de sortie, il est possible de limiter les points de consigne.
[C-00] Point de consigne: température maximale d'eau de sortie
[C-01] Point de consigne: température minimum d'eau de sortie
[d] Délais de rétention de chauffage d'eau domestique
La pompe à chaleur peut uniquement fonctionner en mode de
chauffage d'espace ou en mode de chauffage d'eau domestique.
Aucun fonctionnement simultané n'est possible, sauf avec un
contrôle de points de consigne multiples (voir chapitre "Contrôle de
points de consigne multiples" à la page 27 pour plus d'informations).
[d-00] Point de consigne: délai de fonctionnement minimum
pour le chauffage d'eau domestique
[d-01] Point de consigne: délai de fonctionnement maximum
pour le chauffage d'eau domestique
[d-02] Point de consigne: intervalle de temps d'arrêt minimum
du chauffage d'eau domestique
Le changement des valeurs du programmateur peut avoir un impact
sur les programmateurs de chauffage d'espace et d'eau domestique.
Les valeurs par défaut sont proposées mais peuvent être modifiées
en fonction de l'installation complète du système.
Pour une explication détaillée relative à la requête simultanée du
chauffage d'espace et d'eau domestique, voir le chapitre "Demande
simultanée du chauffage d'espace
domestique" à la page 24.
[E] Mode d'entretien
[E-00] Mode de dépression
Si une récupération/un vide de l'unité intérieure est nécessaire,
le réglage sur place [E-00] peut être activé. Il forcera l'unité en
thermo OFF et ouvrira la soupape de détente du circuit R134a
de l'unité intérieur de manière à autoriser un vide total.
Par défaut [E-00] = 0, régler sur 1 pour permettre le mode de
dépression.
REMARQUE Ne pas oublier de restaurer le réglage sur place
[E-00] à la valeur par défaut lorsque le vide est
terminé!
[E-04] Opération de pompage uniquement
Lors de la mise en service et de l'installation de l'unité, il est très
important de sortir tout l'air du circuit d'eau.
Grâce à ce réglage sur place, la pompe peut être actionnée
sans fonctionnement proprement dit de l'unité. En le faisant,
cela améliorera l'élimination d'air du circuit. La pompe peut
fonctionner à une vitesse différente:
[E-04] = 0 fonctionnement normal de l'unité (défaut)
[E-04] = 1 fonctionnement à basse vitesse de la pompe
[E-04] = 2 fonctionnement à haute vitesse de la pompe
Voir le chapitre "Vérification finale" à la page 32 pour plus
d'informations.
REMARQUE Ne pas oublier de restaurer le réglage sur place [E-04]
à la valeur par défaut lorsque la mise en service est
terminée!
Manuel d'installation
24
et du chauffage d'eau

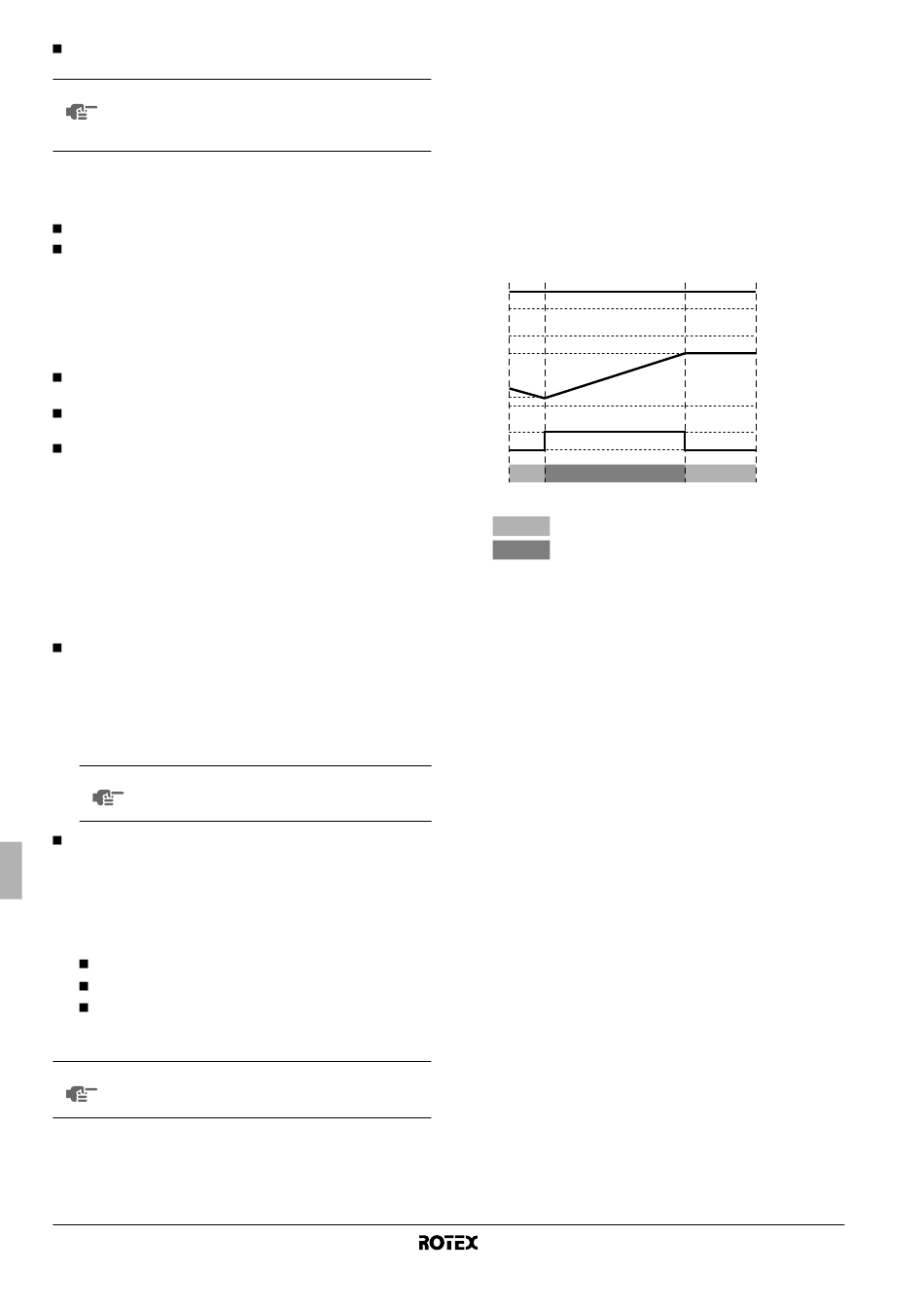

Demande simultanée du chauffage d'espace et du
chauffage d'eau domestique
Contrôle de température d'eau de sortie du dispositif de
régulation à distance
Lorsque la température de réchauffement est atteinte, la poursuite du
réchauffement jusqu'à la température de stockage du ballon d'eau
chaude domestique sera décidée par les dispositifs de temporisation
programmés par l'installateur.
1 Fonctionnement de réchauffement
Si une demande de chauffage d'espace et d'eau domestique
(réchauffement) intervient simultanément, l'eau domestique
sera chauffée jusqu'à la température de réchauffement
maximale, puis le chauffage d'espace démarrera de nouveau.
D
J
C
H
B
A
A Utilisation
Chauffage de l'espace
Chauffage de l'eau domestique
B Demande thermo ON de réchauffement d'eau chaude
domestique
C Température du ballon d'eau chaude domestique
D Demande thermo ON d'eau de sortie
F Température de limite inférieure d'eau chaude
domestique
G Température limite supérieure d'eau chaude domestique
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
domestique [b-00]
J Température maximum de réchauffement d'eau chaude
domestique [b-01]
ON MARCHE
OFF ARRET
Unité intérieure pour système de pompe à chaleur air à eau
ON
OFF
G 75°C
F 35°C
ON
OFF
RKHBRD011~016AAV1+Y1
