■ Lieux qui peuvent présenter des fuites de gaz inflammables,
où de la poussière inflammable ou des fibres de carbone
sont en suspension dans l'air ou où des substances
inflammables volatiles, telles que du diluant ou de l'essence,
sont traitées.
Ces types de gaz pourraient provoquer un incendie.
■ Lieux où l'air contient des teneurs en sel élevées, en bord de
mer, par exemple.
■ Lieux où la tension connaît de fortes fluctuations (usines, par
exemple).
■ Dans les véhicules ou sur les navires.
■ Où des vapeurs acides ou alcalines sont présentes.
■
Ne laissez pas les enfants monter sur l'unité extérieure et évitez
de placer des objets sur l'unité. Les chutes et les trébuchements
peuvent entraîner des blessures.
■
Lors de l'utilisation des unités dans des applications avec des
réglages de température d'alarme, nous vous recommandons
de prévoir un retard de 10 minutes pour signaler tout
dépassement de la température d'alarme. L'unité peut s'arrêter
quelques minutes lors du fonctionnement normal pour "le
dégivrage" ou "l'arrêt du thermostat".
■
Serrez le raccord conique conformément à la méthode indiquée
(clé dynamométrique, par exemple).
Si le raccord conique est serré trop fort, il peut finir par se
craqueler et entraîner des fuites de réfrigérant.
3. A
VANT INSTALLATION
AVERTISSEMENT
La pression maximale de travail de l'unité extérieure étant
de 4,17 MPa (41,7 bar), des tuyaux aux parois plus
épaisses peuvent être nécessaires. Reportez-vous au
paragraphe "8.1. Sélection du matériel de canalisation" à
la page 9.
3.1. Portée du présent manuel
Le présent manuel détaille les procédures de manipulation,
d'installation et de raccordement des unités RRLQ. Le présent
manuel a été préparé afin de permettre la maintenance adaptée de
l'unité et le dépannage en cas de problèmes.
3.2. Précautions pour le réfrigérant R410A
■
Le réfrigérant doit respecter des consignes strictes pour
permettre de conserver un système propre, sec et étanche.
- Propre et sec
Les corps étrangers (huiles minérales et humidité incluses) ne
doivent pas pénétrer dans le système.
- Étanche
Lisez attentivement la section "9. Précautions concernant les
tuyauteries de réfrigérant" à la page 9 et respectez les
procédures.
■
Le réfrigérant R410A étant un mélange, le réfrigérant
supplémentaire requis doit être chargé à l'état liquide (si le
réfrigérant se trouve sous forme gazeuse, sa composition
change et le système ne fonctionne pas correctement).
■
L'unité intérieure connectée doit être une unité RKHBH/X008
spécialement conçue pour le réfrigérant R410A.
Manuel d'installation
4

3.3. Installation

■
Reportez-vous au manuel d'installation de l'unité intérieure pour
l'installation de l'unité intérieure.
■
Ne faites jamais fonctionner l'unité sans les thermistances, faute
de quoi le compresseur risque de griller.
■
Veillez à vérifier le nom de modèle et le numéro de série des
plaques extérieures (avant) avant de monter/démonter les
plaques de manière à éviter les erreurs.
■
Lors de la fermeture des panneaux de service, veillez à ce que
le couple de serrage ne dépasse pas 4,1 N
3.4. Identification du modèle
Les unités RRLQ incluent des équipements spéciaux (isolation,
chauffage de fond de bac, etc.) de manière à garantir le bon
fonctionnement dans des zones qui peuvent être soumises à la fois à
de faibles températures ambiantes et à de l'humidité. Ces modèles
sont équipés de dispositifs de prévention du gel (isolation, chauffage
de fond de bac, etc.).
RR L Q 006 BB
Catégorie de capacité (kW)
Unité extérieure sur R410A
L=faible température de l'eau – zone ambiante
(–10°C~–20°C)
Pompe à chaleur à paire extérieure séparée
INFORMATIONS
Une unité extérieure RRLQ0*BA/BB ne peut être
raccordée qu'à une unité intérieure RKHBH/X008BA/BB
(le chauffage de fond de bac de l'unité extérieure doit être
contrôlé par l'unité intérieure).

3.5. Accessoires

■
Vérifiez que les accessoires suivants sont inclus avec l'unité
Manuel d'installation
Étiquette concernant les gaz
fluorés à effet de serre
Étiquette multilingue concernant
les gaz fluorés à effet de serre

3.6. Manipulation

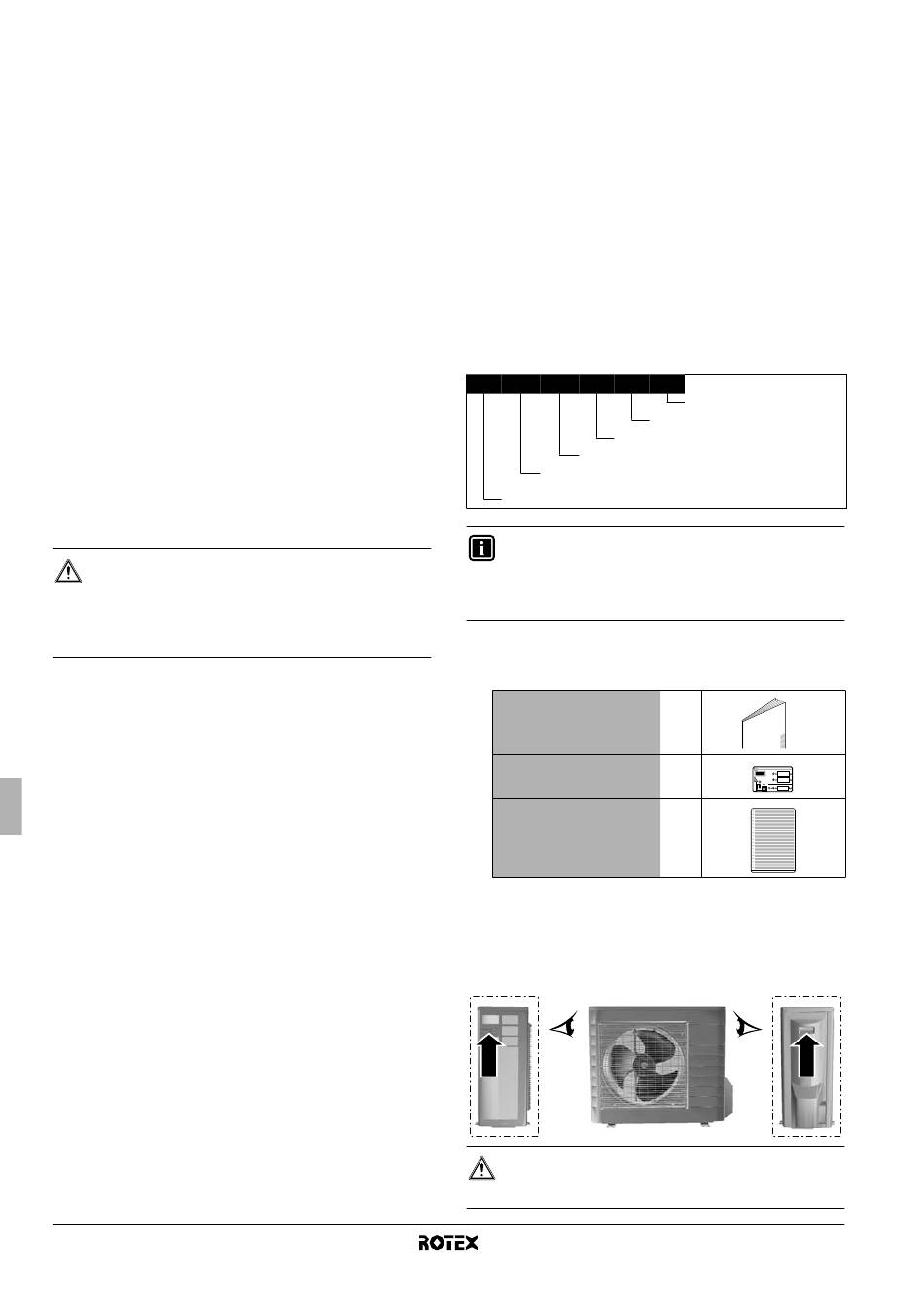

Comme indiqué sur l'illustration ci-dessous, déplacez doucement
l'unité en saisissant les poignées de gauche et de droite.
A A
A
ATTENTION
Afin d'éviter les blessures, ne touchez pas à l'entrée d'air
ou aux ailettes en aluminium de l'unité.
Unité extérieure pour pompe à chaleur air à eau
• m.
V3
V3=1~, 230 V, 50 Hz
Série
1
1
1
B B
B
RRLQ006~008BBV3
4PW68222-1 – 02.2011
