Raccordement à une alimentation électrique à tarif réduit
Cet équipement autorise une
d'alimentation électrique avec tarif réduit. Le contrôle complet de
l'unité restera possible, même si l'alimentation électrique à tarif réduit
est de type à alimentation interrompue. Reportez-vous à la section
"Raccordement à une alimentation électrique à tarif réduit" à la
page 22 pour plus de détails.
3.2. Portée de ce manuel
Ce manuel n'aborde PAS la procédure de sélection et la procédure
de conception du circuit d'alimentation en eau. Seules quelques
consignes de précaution et quelques conseils et astuces sur la
conception du circuit d'alimentation en eau sont indiqués dans un
chapitre distinct de ce manuel.
Ce manuel décrit les procédures de manipulation, d'installation et de
raccordement des unités RKHBH/X qui seront mises en œuvre une
fois que la sélection aura été effectuée et que le circuit d'alimentation
en eau aura été conçu. Le présent manuel a été préparé afin de
permettre la maintenance adaptée de l'unité et le dépannage en cas
de problèmes.
INFORMATIONS
Reportez-vous au manuel
extérieure pour les éléments non décrits dans ce manuel.
L'utilisation de l'unité intérieure est décrite dans le manuel
d'utilisation de l'unité intérieure.
3.3. Identification du modèle
Unité intérieure
RK HB X 008 BB
Indication de capacité de chauffage/
refroidissement (kW)
X = chauffage et refroidissement,
H = chauffage uniquement
Kit hydraulique
Nécessaire Rotex
(a) Pour connaître les valeurs exactes, reportez-vous à la section "12. Spécifications
techniques" à la page 51.
Kit de bac de purge (option)
EK HB DP 150
Bac de récupération des condensats
Kit hydraulique
Kit européen
Manuel d'installation
4
connexion à des systèmes
d'installation de l'unité
3 V3
Tension nominale du
chauffage d'appoint:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacité du chauffage
d'appoint (kW)
Série
(a)

3.4. Exemples d'application typiques

Les exemples d'application ci-dessous sont fournis à titre d'illustration
uniquement.

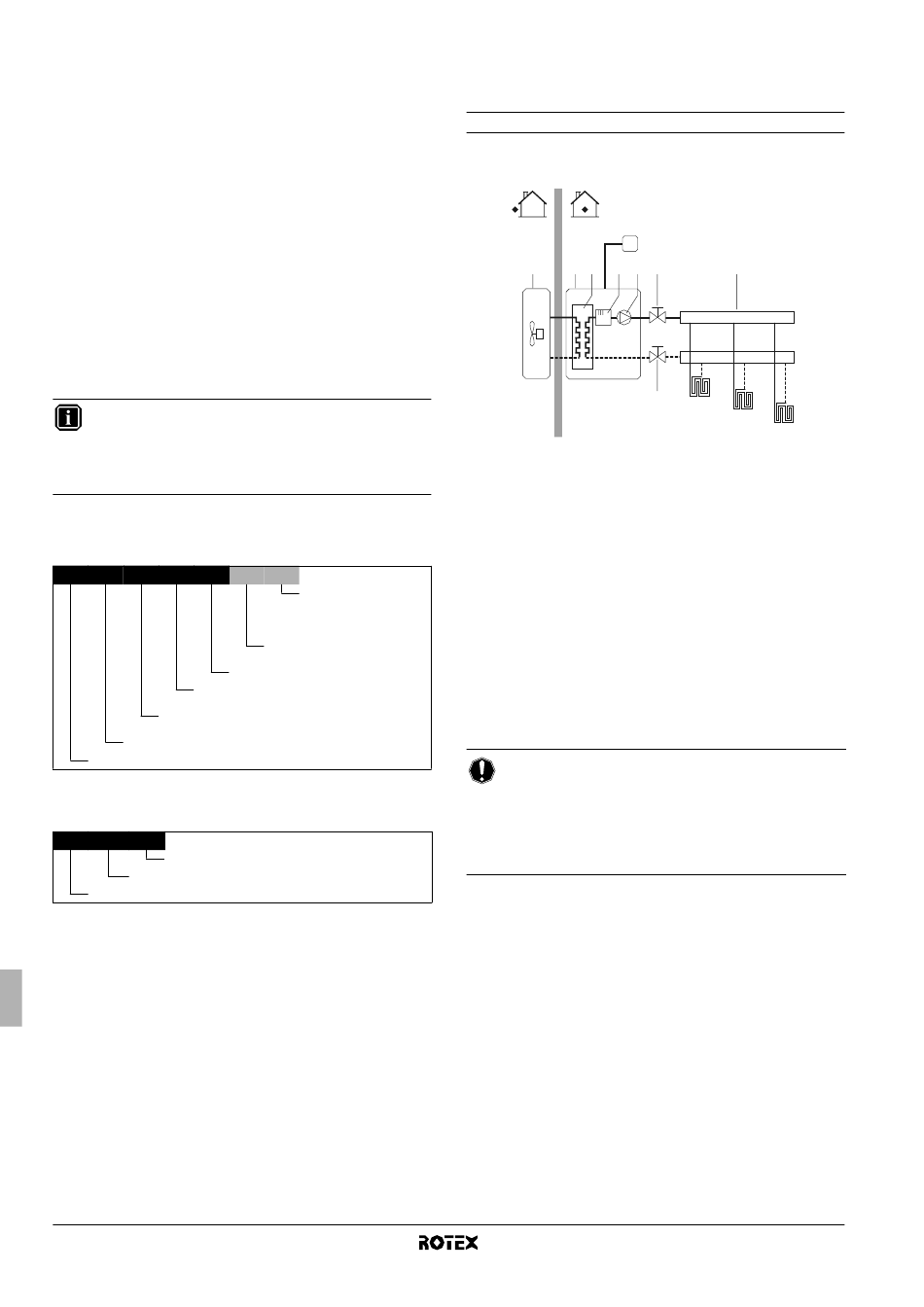

Application 1

Application de chauffage de volume uniquement avec thermostat
raccordé à l'unité intérieure.
T
1 2 3 4 5
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Collecteur (non fourni)
FHL1...3 Boucle de chauffage au sol
T Thermostat d'ambiance (option)
Fonctionnement de la pompe et chauffage de volume
Lorsque le thermostat d'ambiance (T) est raccordé à l'unité
intérieure, la pompe (5) fonctionnera lorsqu'il y a une demande de
chauffage du thermostat d'ambiance,
commencera à fonctionner pour atteindre la température d'eau de
départ cible telle que définie sur l'interface utilisateur.
Lorsque la température ambiante est supérieure au point de
consigne du thermostat, l'unité extérieure et la pompe cesseront de
fonctionner.
REMARQUE
Veillez à raccorder les fils du thermostat aux bornes
correctes (reportez-vous à la section "Raccordement du
câble de thermostat" à la page 21) et à configurer les
microcommutateurs à bascule correctement (reportez-
vous à la section "8.2. Configuration de l'installation du
thermostat d'ambiance" à la page 24).
Unité intérieure pour système de pompe à chaleur air à eau
6 7
6
FHL1
FHL2
FHL3
et l'unité extérieure
RKHBH/X008BB
