P
H
3

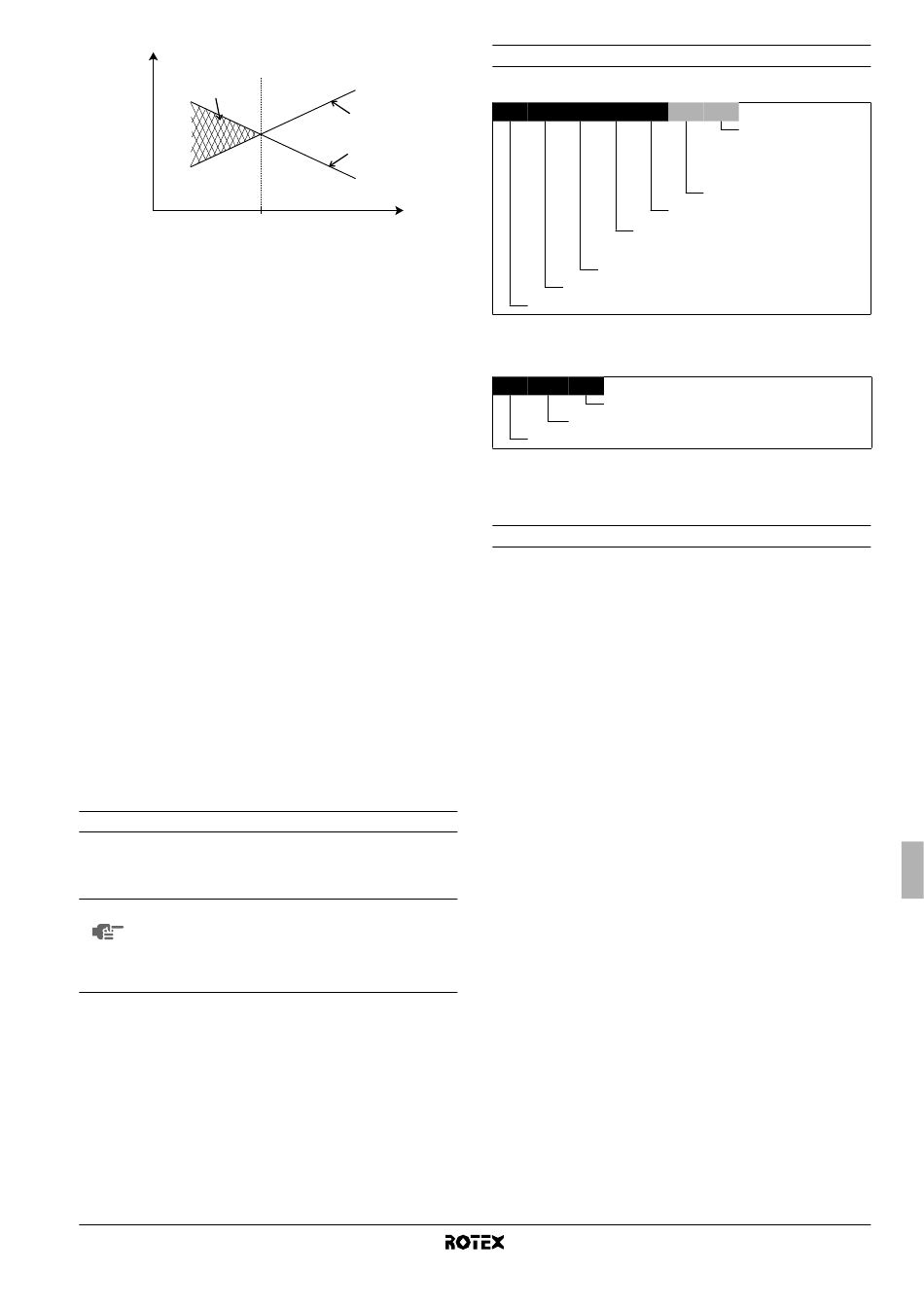

1 Capacité de la pompe à chaleur
2 Capacité de chauffage requise (en fonction du site)
3 Capacité de chauffage supplémentaire fournie par le chauffage
d'appoint
4 Température d'équilibre (peut être réglée via l'interface
utilisateur, se reporter à "Réglages sur place" à la page 18)
T
Température ambiante (extérieure)
A
P
Capacité de chauffage
H
Ballon d'eau chaude sanitaire (option)
Un ballon d'eau chaude sanitaire RKHW* en option avec dispositif de
surchauffage intégré de 3 kW peut être raccordé à l'unité intérieure.
Le ballon d'eau chaude sanitaire est disponible en seulement une
taille: 300 litres. Se reporter au manuel d'installation du ballon d'eau
chaude sanitaire pour plus de détails.
Kit de bac de purge (option)
Pour les versions de refroidissement/chauffage (RKHBX), il est
nécessaire d'installer le kit de bac de purge EKHBDP.
Pour plus d'informations concernant le kit de bac de purge, se
reporter à "Installation du kit de bac de purge EKHBDP (uniquement
pour les modèles RKHBX)" à la page 9.
Kit d'alarme à distance (option)
Pour plus d'informations concernant l'alarme à distance EKRP1HB,
se reporter au manuel d'installation de ce kit.
Raccordement à une alimentation électrique à tarif préférentiel
Cet équipement autorise une
d'alimentation électrique avec tarif réduit. Le contrôle complet de
l'unité restera possible uniquement dans le cas où l'alimentation
électrique à tarif réduit est de type à alimentation non interrompue.
Se reporter à "Raccordement à une alimentation électrique à tarif
réduit" à la page 14 pour plus de détails.
Portée de ce manuel
Ce manuel d'installation décrit les procédures de déballage,
d'installation et de raccordement de tous les modèles d'unité intérieure
RKHBH/X.
REMARQUE L'installation de la pompe à chaleur RRHQ à l'extérieur
est décrite dans le manuel d'installation de l'unité
extérieure.
L'utilisation de l'unité intérieure est décrite dans le
manuel d'utilisation de l'unité intérieure.
RKHBH/X016AB
Unité intérieure pour système de pompe à chaleur air à eau
4PW50205-1A
1
2
T
4
A
connexion à des systèmes
Identification du modèle
Unité intérieure
RK HB X 016 AB
Indication de capacité de chauffage/
refroidissement (kW)
X = chauffage et refroidissement,
H = chauffage uniquement
Kit hydraulique
Kit Rotex
(a) Pour connaître les valeurs exactes, se reporter à "Spécifications techniques" à la
page 30.
Kit de bac de purge (option)
EK HB DP 150
Bac de purge
Kit hydraulique
Kit européen
A
CCESSOIRES
Accessoires fournis avec l'unité intérieure
Voir figure 1
1 Manuel d'installation
2 Manuel d'utilisation
3 Feuille d'instruction de déballage
4 Vanne d'arrêt
5 Support de fixation au mur
6 Etiquette de schéma de câblage (intérieur du couvercle de
l'unité intérieure)
7 Vis de fixation de couvercle d'unité intérieure
8 Rondelle en nylon
3 V3
Tension nominale du
chauffage d'appoint:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacité de chauffage d'appoint
(kW)
Série
(a)
Manuel d'installation
