Modèle d'unité
Capacité du chauffage
intérieure
d'appoint
RKHB*008BA3V3
RKHB*008BA6V3
RKHB*008BA6WN
RKHB*008BA9WN
■
REMARQUE
Une unité extérieure RRLQ0*BA ne peut être
raccordée
RKHBH/X008BA (le chauffage du fond de bac de
l'unité extérieure doit être contrôlé par l'unité
intérieure).
■
Une unité extérieure RRHQ0*BA peut être
raccordée à une unité intérieure RKHBH/X008BA
ou à une unité intérieure RKHBH/X008AA/AB (si
un kit de chauffage de fond de bac est requis, voir
"Options possibles" à la page 2).

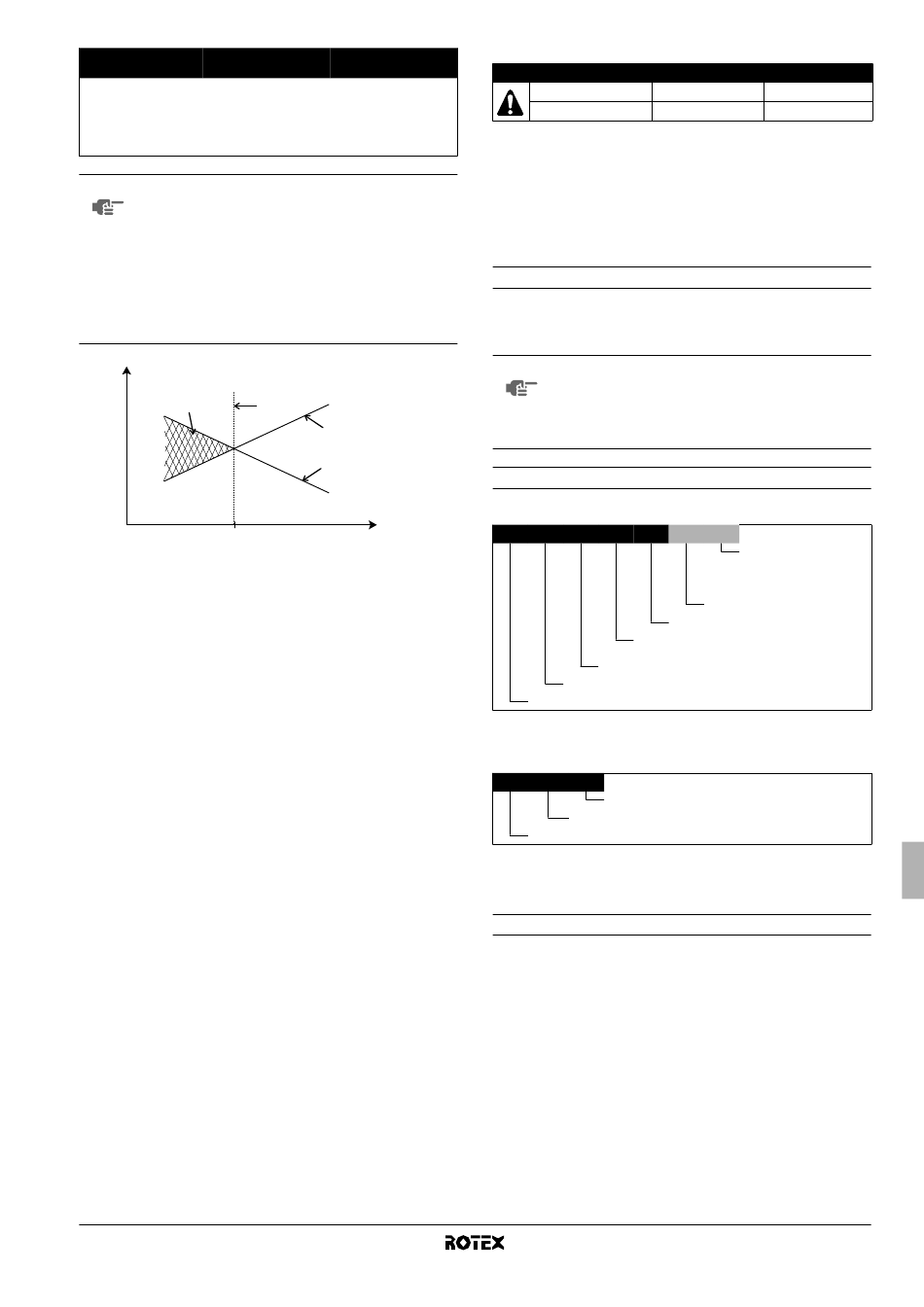

P
H
3
1
Capacité de la pompe à chaleur
2
Capacité de chauffage requise (en fonction du site)
3
Capacité de chauffage supplémentaire fournie par le chauffage
d'appoint
4
Température d'équilibre (peut être réglée via l'interface
utilisateur, se reporter à "Réglages sur place" à la page 25)
T
Température ambiante (extérieure)
A
P
Capacité de chauffage
H
Ballon d'eau chaude domestique (option)
Un ballon d'eau chaude domestique RKHW* en option avec dispositif
de surchauffage électrique intégré de 3 kW peut être raccordé à
l'unité intérieure. Le ballon d'eau chaude domestique est disponible
dans une dimension uniquement: 300 litres. Se reporter au manuel
d'installation du ballon d'eau chaude domestique pour plus de
détails.
Kit de bac de purge (option)
Pour les versions à chauffage/refroidissement (RKHBX), il est
nécessaire d'installer le kit de bac de purge EKHBDP.
Pour plus d'informations concernant le kit de bac de purge, se
reporter à "Installation du kit de bac de purge EKHBDP (uniquement
pour modèles RKHBX)" à la page 14.
Carte PCB E/S (option)
Une carte de circuits imprimés E/S numérique EKRP1HB (option)
peut être raccordée à l'unité intérieure et permet:
■
sortie d'alarme distante
■
sortie MARCHE/ARRÊT de chauffage/refroidissement
■
mode bivalent (signal de permission pour la chaudière auxiliaire)
Se reporter au manuel d'utilisation de l'unité intérieure et au manuel
d'installation de la carte E/S numérique pour plus d'informations.
Se reporter au schéma de câblage ou au schéma de raccordement
pour brancher cette carte PCB à l'unité.
Kit thermostatique à distance (option)
Un thermostat d'ambiance en option RKRTW, RKRTWA ou RKRTR
peut être connecté à l'unité intérieure. Prière de se référer au manuel
d'installation du thermostat d'ambiance pour plus d'informations.
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Tension nominale du
chauffage d'appoint
3 kW
1x 230 V
6 kW
1x 230 V
6 kW
3x 400 V
9 kW
3x 400 V
qu'à
une
unité
intérieure
4
1
2
T
A
Options possibles
RKHBH/X008AA/AB
RKHBH/X008BA
Raccordement à une alimentation électrique à tarif réduit
Cet
équipement
autorise
une
d'alimentation électrique avec tarif réduit. Le contrôle complet de
l'unité restera possible uniquement dans le cas où l'alimentation
électrique à tarif réduit est de type à alimentation non interrompue.
Se reporter à "Raccordement à une alimentation électrique à tarif
réduit" à la page 20 pour plus de détails.
Portée de ce manuel
Ce manuel d'installation décrit les procédures de manipulation,
d'installation et de raccordement de tous les modèles d'unité
intérieure RKHBH/X.
REMARQUE
L'installation de l'unité extérieure de pompe à chaleur
RRHQ est décrite dans le manuel d'installation de
l'unité extérieure.
L'utilisation de l'unité intérieure est décrite dans le
manuel d'utilisation de l'unité intérieure.
Identification du modèle
Unité intérieure
RK
HB
X
008
AB
Indication de capacité de chauffage/refroidissement (kW)
X = chauffage et refroidissement,
H = chauffage uniquement
Kit hydraulique
Kit Rotex
(a) Pour connaître les valeurs exactes, se reporter à "Spécifications techniques" à la
page 41.
Kit de bac de purge (option)
EK
HB
DP
150
Bac de récupération des condensats
Kit hydraulique
Kit européen
A
CCESSOIRES
Accessoires fournis avec l'unité intérieure
Voir figure 1
1
Manuel d'installation
2
Manuel d'utilisation
3
Vanne d'arrêt
4
Etiquette de schéma de câblage (intérieur du couvercle de
l'unité intérieure)
5
Vis de fixation de couvercle d'unité intérieure
6
Thermistance + fil de raccordement (12 m)
EKBPHT08
EKBPHT08BA
Possible
Non permis
Possible
Possible
connexion
à
des
systèmes
3
V3
Tension nominale du
chauffage d'appoint:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacité du chauffage d'appoint
Série
Manuel d'installation
(a)
2
