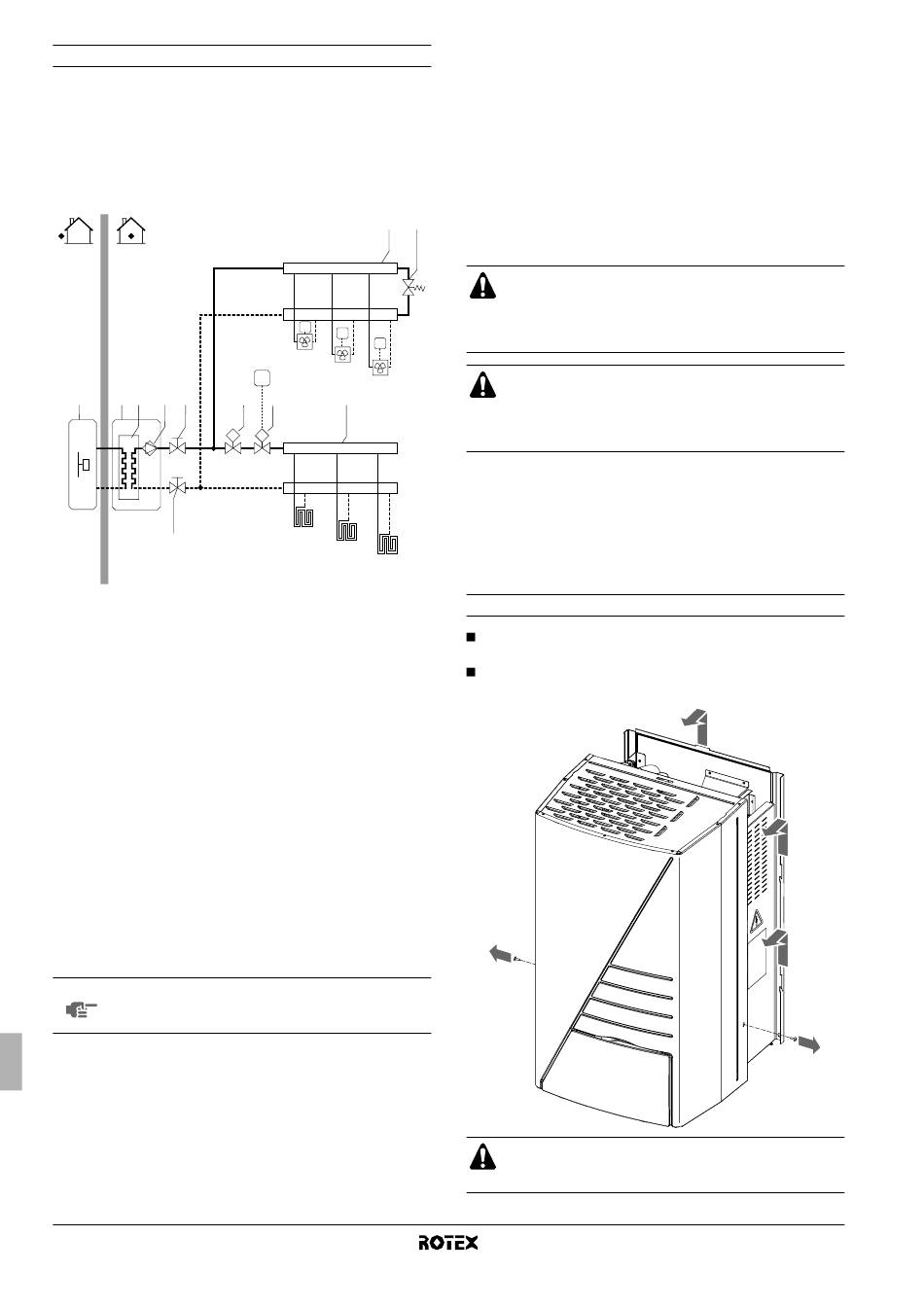

Aplicação 4
Aplicações de climatização (aquecimento e refrigeração) sem
ligação de um termóstato de divisão à unidade interior, por
recurso a um termóstato apenas de aquecimento, para controlar o
aquecimento do piso, e a um termóstato de refrigeração e aqueci-
mento, para controlar os ventilo-convectores. O aquecimento é
efectuado através dos circuitos de aquecimento do piso e das
unidades de ventilo-convecção. A refrigeração é efectuada exclusiva-
mente através das unidades de ventilo-convecção.
1 2 3 4 5
7
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
4 Bomba
5 Válvula de fecho
6 Colector (fornecimento
local)
7 Válvula de fecho
9 Válvula de derivação
(fornecimento local)
13 Válvula motorizada de
2 vias para corte dos
circuitos de
aquecimento do piso
durante a refrigeração
(fornecimento local)
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade interior (2), a bomba (4)
pode ser configurada para trabalhar enquanto a unidade interior
estiver ligada, ou só até ser alcançada a temperatura pretendida da
água.
Para obter mais pormenores acerca da configuração
NOTA
da bomba, consulte "Configuração do funcionamento
da bomba" na página 17.
Manual de instalação
5
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
14 Válvula motorizada de
2 vias, para activação
do termóstato da divisão
(fornecimento local)
FCU1..3 Ventilo-convector com
termóstato (fornecimento
local)
FHL1..3 Circuito de aquecimento
de piso (fornecimento
local)
T Termóstatos só de
aquecimento
(fornecimento local)
T4..6 Termóstatos de cada
divisão, para controlo
dos ventilo-convectores
de aquecimento e
refrigeração
(fornecimento local)
Climatização (aquecimento e refrigeração)
Conforme a estação do ano, o cliente deve escolher refrigeração ou
aquecimento na interface de utilizador da unidade interior.
A unidade de exterior (1) trabalhar em modo de refrigeração ou de
aquecimento, para alcançar a temperatura pretendida para a saída
de água.
Com a unidade no modo de aquecimento, abre-se a válvula de 2 vias
(13). A água quente é fornecida quer aos ventilo-convectores, que
aos circuitos de aquecimento do piso.
Com a unidade no modo de refrigeração, a válvula motorizada de
9
2 vias (13) fecha-se, para evitar que a água fria percorra os circuitos
de aquecimento do piso (FHL).
Se fechar vários circuitos do sistema através de válvulas
de controlo à distância, pode ser necessário instalar uma
válvula de derivação (9) para evitar a activação do
fluxóstato de protecção. Consulte também "Aplicação 2"
na página 3.
A ligação da válvula de 2 vias (13) é diferente de uma
válvula NC ("normalmente fechada") ou NO ("normal-
mente aberta")! Certifique-se de que liga os terminais com
os números correctos, como se pormenoriza no esquema
eléctrico.
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pela interface de utilizador da unidade
interior.
P
ANORÂMICA DA UNIDADE INTERIOR

Abertura da unidade interior

A portinhola frontal da tampa da unidade interior dá acesso ao
manómetro e à interface de utilizador.
A tampa da unidade interior pode ser retirada, removendo os
2 parafusos laterais e desencaixando-a.
Certifique-se de que fixa a tampa com os parafusos e
anilhas de nylon (fornecidos como acessórios), depois de
a pôr no sítio.
Unidade interior para o sistema de bomba de calor ar/água
RKHBH/X008AA
4PW50203-1A
