Funcionamento da bomba e aquecimento do ambiente
Quando o termóstato de ambiente do circuito de aquecimento do
piso (T1) e os ventilo-convectores (T2) estão ligados à unidade
interior, a bomba (4) trabalha quando há um pedido de aquecimento
de T1 e/ou T2. A unidade de exterior começa a trabalhar para
alcançar a temperatura pretendida para a saída de água. A
temperatura-alvo de saída da água depende do termóstato de
ambiente que estiver a solicitar aquecimento.
Ponto de
Ajustes
regulação
no local
Zona A
Primeiro
UI
Zona B
Segundo
[7-03]
Temperatura resultante da água
Resultado de funcionamento da
bomba
Quando a temperatura da divisão de ambas as zonas é superior ao
ponto de regulação do termóstato, a unidade de exterior e a bomba
param.
■
NOTA
Certifique-se de que os cabos do termóstato são
ligados
aos
"Panorâmica da unidade interior" na página 9).
■
Certifique-se de configurar as regulações locais
[7-02], [7-03] e [7-04] correctamente. Consulte
"Controlo por ponto de regulação duplo" na
página 30.
■
Certifique-se de que configura correctamente o
interruptor de configuração SS2-3, na placa de
circuito da caixa de distribuição da RKHBH.
Consulte
"Configuração
termóstato da divisão" na página 23.
■
Os sinais dos pedidos de aquecimento ambiente
NOTA
podem ser implementados de duas formas
diferentes (à escolha do instalador).
-
Sinal de ligar/desligar térmica (do termóstato
de ambiente)
-
Sinal de estado (activa/inactiva) da estação
misturadora
■
É responsabilidade do instalador certificar-se de
que não ocorrem situações indesejadas (por ex.,
temperaturas de água demasiado altas nos
circuitos de piso radiante.)
■
Rotex não fornece qualquer tipo de estação
misturadora. O controlo por ponto de regulação
duplo só proporciona a possibilidade de usar dois
pontos de regulação.
■
Quando só a zona A é que pede aquecimento, a
zona B é alimentada por água a temperatura igual
à do primeiro ponto de regulação.
Isto pode levar a aquecimento indesejado na
zona B.
■
Quando só a zona B é que pede aquecimento, a
estação misturadora é alimentada por água a
temperatura igual à do segundo ponto de
regulação.
Conforme o controlo da estação misturadora, o
circuito de aquecimento do piso pode receber
água a temperatura igual à do ponto de regulação
da estação misturadora.
Tenha presente que a temperatura efectiva da água pelos
circuitos de piso radiante depende do controlo e da
regulação da estação misturadora.
Manual de instalação
9
Estado térmico
Activo
Inactivo
Activo
Inactivo
Inactivo
Activo
Activo
Inactivo
UI
[7-03]
[7-03]
—
Activa
Activa
Activa
Inactiva
terminais
correctos
(consulte
da
instalação
do
P
ANORÂMICA DA UNIDADE INTERIOR

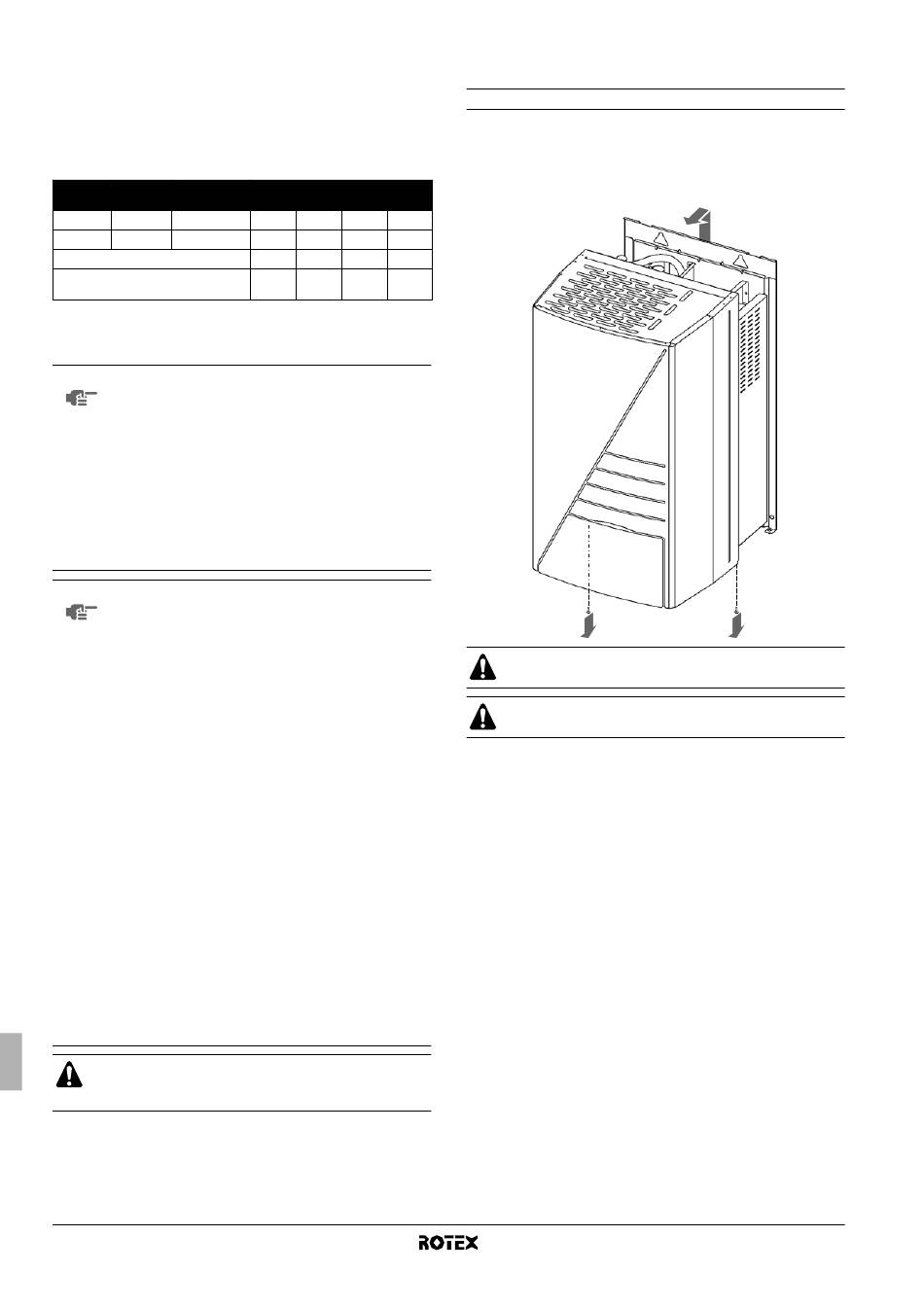

Abertura da unidade interior
■
A portinhola frontal da tampa da unidade interior dá acesso ao
manómetro e à interface de utilizador.
■
A tampa da unidade interior pode ser retirada, removendo os
2 parafusos do fundo e desencaixando-a.
Certifique-se de que fixa a tampa com os parafusos
(fornecidos como acessórios), depois de a pôr no sítio.
Os componentes no interior da unidade podem estar
quentes.
■
Para aceder ao interior da caixa de distribuição (para efectuar
as ligações eléctricas locais, por exemplo), pode retirar o painel
de serviço da caixa de distribuição. Para o efeito, desaperte os
dois parafusos frontais e retire o painel.
Unidade interior para o sistema de bomba de calor ar/água
RKHBH/X008BA
4PW54224-1A
