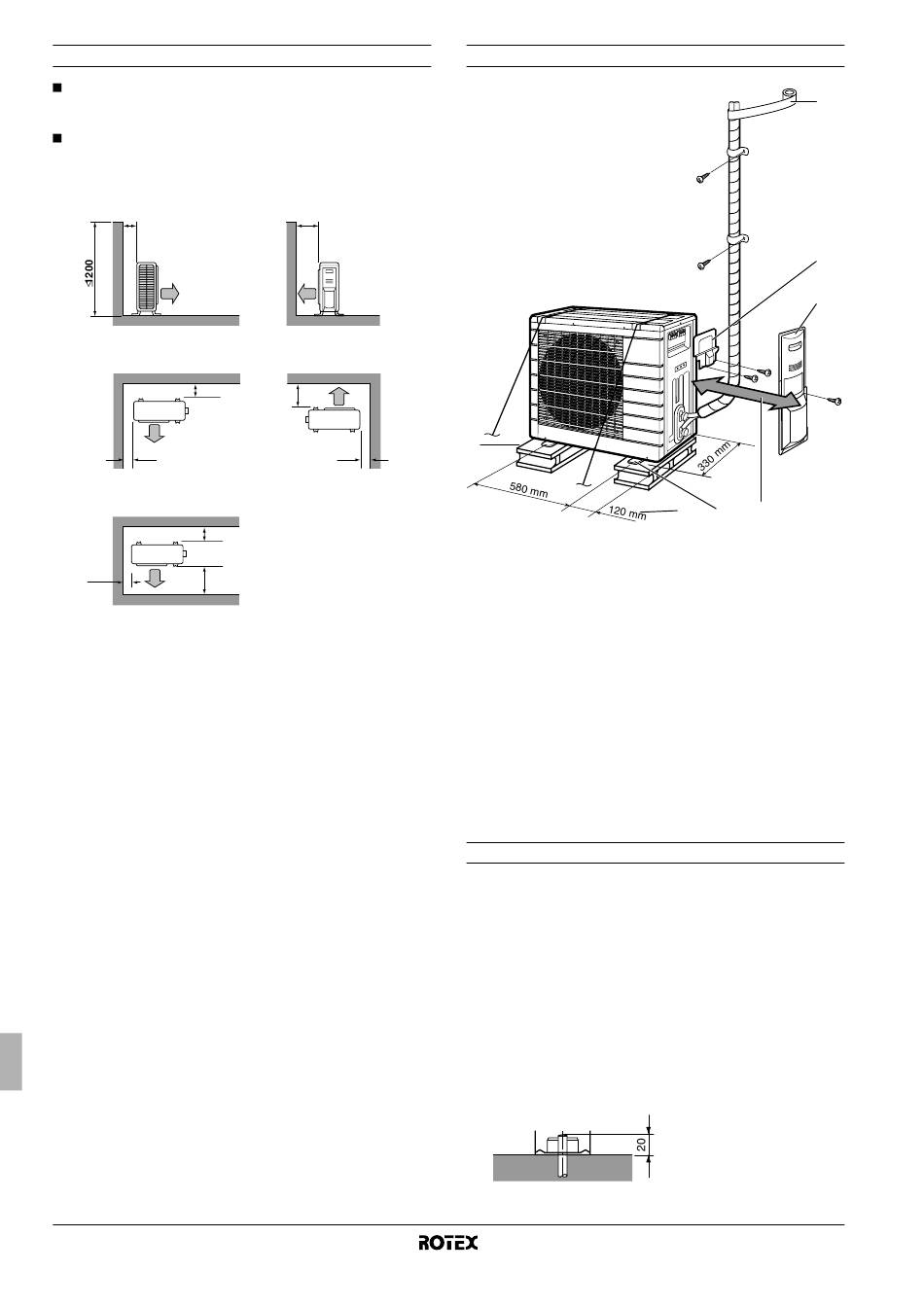

Instalação perto da parede ou de um obstáculo
Quando uma parede ou outro obstáculo bloqueia a entrada ou
saída de ar da unidade de exterior, cumpra as recomendações
apresentadas de seguida.
Em todas as situações de instalação infra indicadas, a altura da
parede do lado da saída deve ser igual ou inferior a 1200 mm.
Parede em frente a uma face (unidade: mm)
>100
Paredes em frente a duas faces (unidade: mm)
>100
>50
Paredes em frente a três faces (unidade: mm)
>100
>50
>350
Manual de instalação
5
>350
>350
>50
Esquema de instalação da unidade de exterior
7
1 Envolva com fita de acabamento o tubo com isolamento, de uma
ponta à outra.
2 Tampa de serviço
3 Tampa da válvula de paragem
4 A 250 mm da parede. Deixe espaço para acesso às tubagens e
ligações eléctricas.
5 Se houver perigo da unidade cair ou se virar, fixe-a com
parafusos de ancoragem, cabos ou qualquer outro processo.
6 Distância a partir da face exterior da tampa da válvula de
paragem
7 Se o local não apresentar bom escoamento de água, apoie a
unidade em blocos. Ajuste a altura da base para que a unidade
fique nivelada. Caso contrário, podem verificar-se fugas ou
acumulação de água.
P
ROCEDIMENTO DE INSTALAÇÃO

Montagem da unidade de exterior

Duranta a instalação da unidade de exterior, consulte a secção
"Recomendações de instalação" na página 3, para escolher um local
adequado.
1 Verifique a força e nivelamento do piso onde se vai proceder à
instalação, de forma a que depois de instalada, a unidade não
provoque qualquer tipo de vibração ou ruído ao funcionar.
2 Prepare 4 conjuntos de porcas, anilhas e parafusos de
ancoragem M8 ou M10 (fornecimento local).
3 Fixe bem a unidade, utilizando parafusos de ancoragem, con-
forme indicado no esquema de fixação.
É melhor aparafusar os parafusos de ancoragem deixando-os
20 mm acima da superfície de fixação.
Unidade de exterior para bomba de calor ar/água
1
2
3
6 5 4
RRHQ+RRLQ006~008BAV3
4PW54244-1
