4. D
ESCRIÇÃO GERAL DA UNIDADE

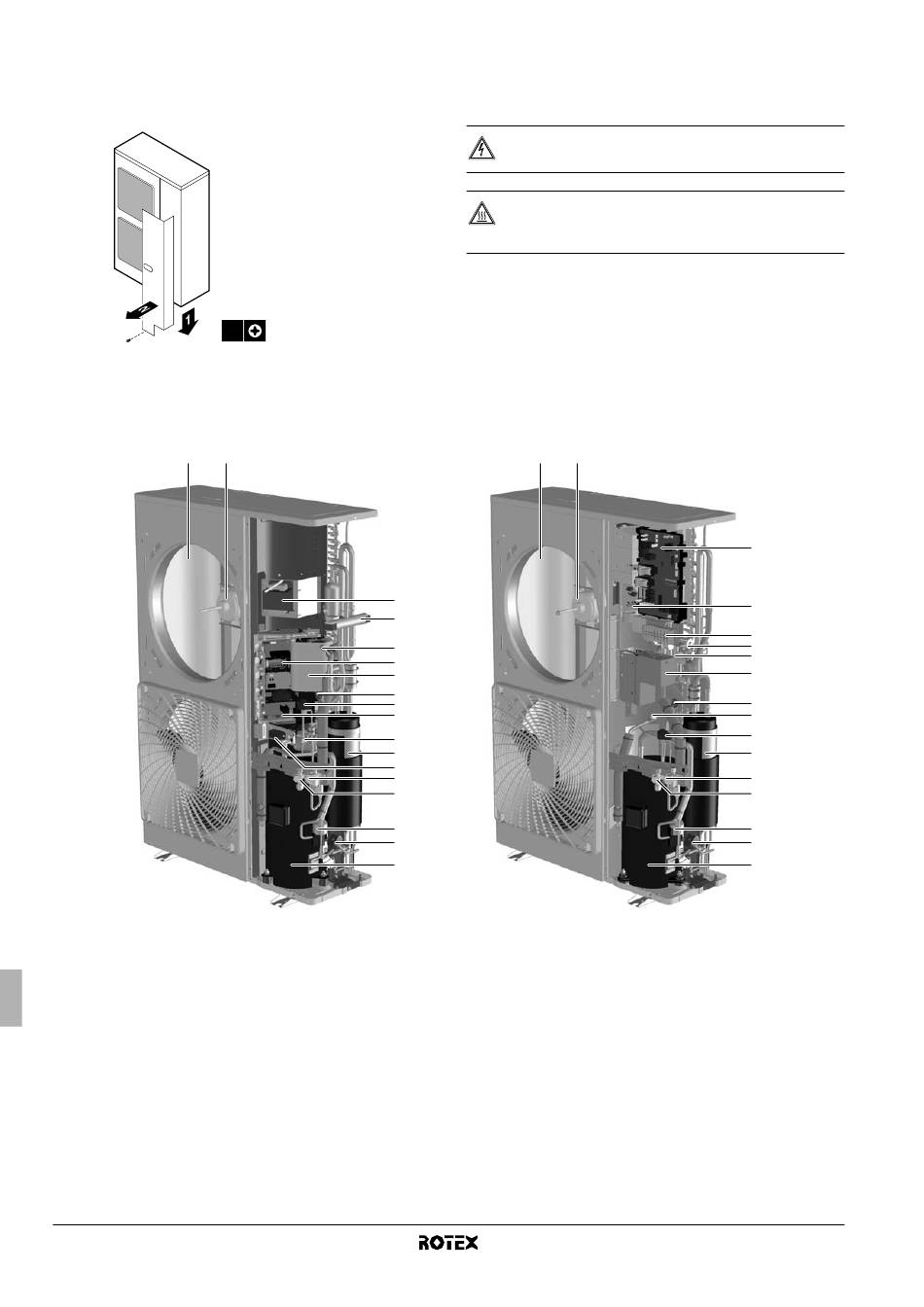

4.1. Abertura da unidade

1x

4.2. Componentes principais

V3
1 2
1 Permutador de calor
2 Motor do ventilador
3 Serpentina(s) do Reactor
4 Válvula quádrupla
5 Placa de circuito impresso de filtro de ruído (apenas para os modelos V3)
6 Placa de circuito impresso de assistência (apenas para os modelos V3)
7 Sensor de pressão
8 Válvula de injecção electrónica de expansão
9 Placa de circuito impresso principal (inversor e placa de circuito
impresso de controlo) (apenas para os modelos V3)
10 Interruptor de alta pressão
Manual de instalação
5
PERIGO: CHOQUE ELÉCTRICO
Consulte "2. Considerações de segurança" na página 2.
PERIGO: NÃO TOQUE NA TUBAGEM NEM NAS PEÇAS
INTERNAS
Consulte "2. Considerações de segurança" na página 2.
W1
1
3
4
18
6
5
7
8
9
10
11
12
13
14
15
16
17
11 Acumulador
12 Comunicação do terminal e fonte de alimentação
13 Válvula de paragem do gás
14 Válvula de paragem do líquido
15 Válvula electrónica principal de expansão
16 Válvula solenóide (passagem de gás quente)
17 Compressor
18 Orifício de saída
19 Placa de circuito impresso de controlo (apenas
para os modelos W1)
20 Placa de circuito impresso do inversor (apenas
para os modelos W1)
2
RRLQ011~016CAV3+W1
Unidade exterior para bomba de calor ar/água
4PW57795-1 – 10.2010
19
20
12
4
18
3
7
10
8
11
13
14
15
16
17
