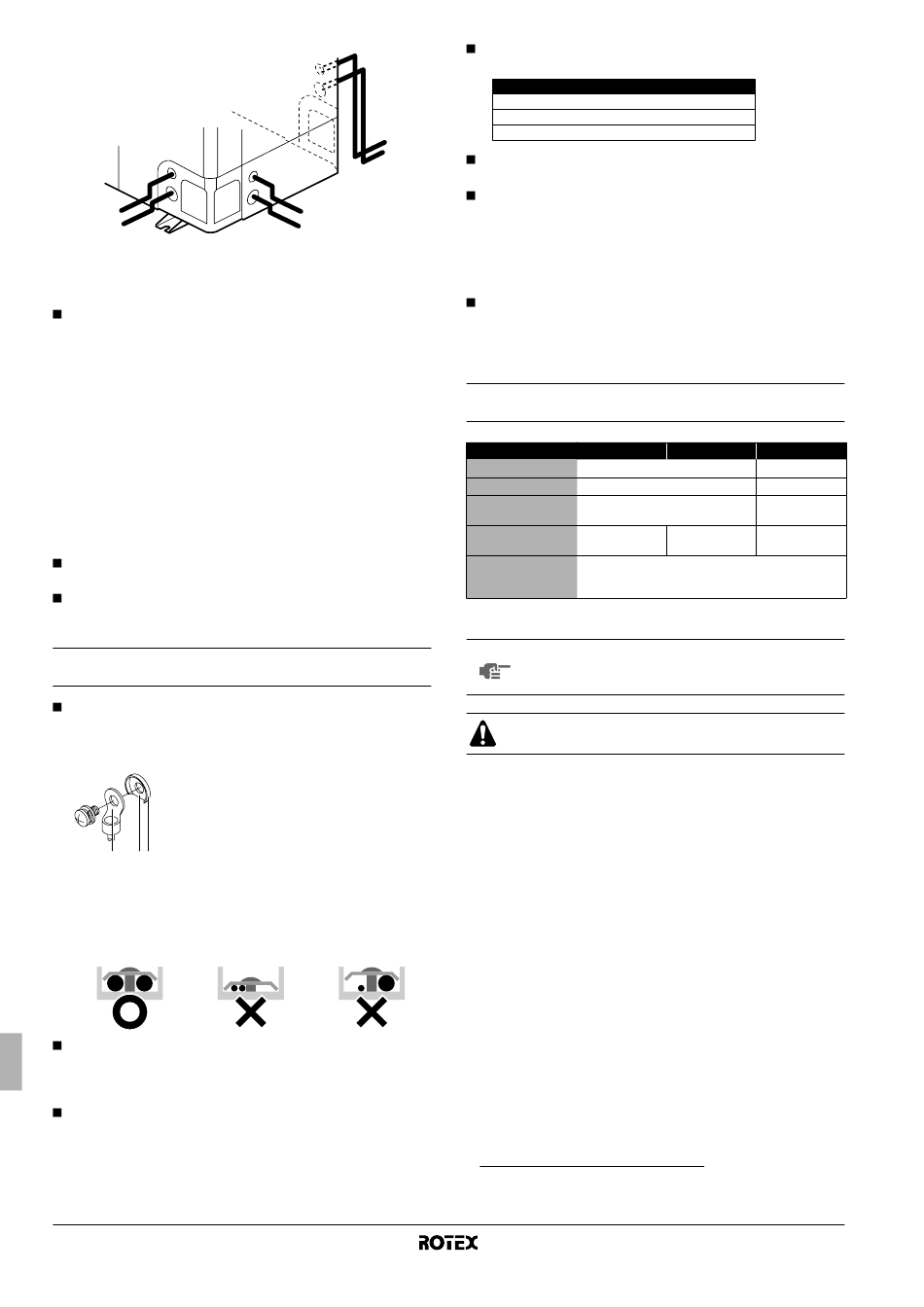

Cuidados A Ter Nas Ligações Da Fonte De Alimentação E Nas Ligações Entre Unidades - Rotex RRHQ011BAV3 Manuel D'installation

2
1
1 Fonte de alimentação, ligação à terra e, se aplicável: cabo do
kit de aquecedor da base da unidade
2 Cablagem entre as unidades
Quando os cabos forem encaminhados a partir da unidade,
pode ser inserida uma manga de protecção para as condutas
(inserções PG), no orifício de instalação. (Ver figura 3)
1 Cabos
2 Casquilho
3 Porca
4 Estrutura
5 Mangueira
A Interior
B Exterior
Quando não utilizar uma conduta para cabos, certifique-se de
que os protege com tubos de PVC, para evitar que a aresta do
orifício de instalação os corte.
Siga o diagrama de ligações eléctricas para fazer a instalação
eléctrica.
Dê forma aos cabos e fixe solidamente a tampa, para que esta
encaixe bem.
Cuidados a ter nas ligações da fonte de alimentação e
nas ligações entre unidades
Utilize um terminal redondo, de engaste, para ligação à placa de
terminais da fonte de alimentação. Caso tal utilização não seja
possível, por razões incontornáveis, certifique-se de que são
cumpridas as instruções seguintes.
1 Terminal de pressão redondo
2 Secção cortada
3 Copo da anilha
1 2 3
- Não ligue cabos de diferentes espessuras ao mesmo
terminal de alimentação. (Se a ligação estiver lassa, pode
provocar sobreaquecimento.)
- Quando ligar cabos com a mesma espessura, ligue-os de
acordo com a figura seguinte.
Utilize uma chave de fendas adequada ao aperto dos parafusos
terminais.
As chaves pequenas podem danificar as cabeças dos
parafusos, impossibilitando um aperto adequado.
Um aperto excessivo dos parafusos terminais pode danificá-los.
Manual de instalação
14
2
1
2
1
Especificações dos componentes normalizados de
ligação
Fase e frequência
Tensão
Fusível local
recomendado
Amperagem mínima
do circuito
Tipo de cabo para
ligação entre
unidades
NOTA
Para modelos V3: Este equipamento está conforme à norma
EN/IEC 61000-3-12
O esquema eléctrico está no interior do painel frontal da unidade.
Consulte a tabela seguinte para obter os binários de aperto dos
parafusos terminais.
Binário de aperto (N•m)
M4 (X1M) 1,2~1,8
M5 (X1M) 2,0~3,0
M5 (EARTH) 3,0~4,0
Consulte o manual de instalação da unidade interior quanto às
ligações eléctrica de unidades de interior e demais informações.
Coloque na linha de alimentação eléctrica um fusível e um
disjuntor de fugas para a terra. (Ver figura 6)
1 Disjuntor de fugas para a terra
2 Fusível
3 Controlo remoto
Durante a instalação, certifique-se de que utiliza o tipo de
cablagem correcto, de que executa todas as ligações e de que
fixa o cabos por forma a que não sejam aplicadas forças
externas aos terminais.
RRHQ_V3
1N~ 50 Hz
220~240 V
32 A
28,2 A
(a)
Secção mínima do cabo: 2,5 mm
(a) Os valores indicados são valores máximos (consulte os dados electrotécnicos de
combinação com unidades interiores, para obter os valores exactos).
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação nacional e regulamen-
tos locais aplicáveis.
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
(1)
(1) Norma técnica europeia/internacional que estabelece limites para as
correntes harmónicas produzidas por equipamentos ligados às redes
públicas de baixa tensão, com corrente de entrada >16 A e ≤75 A por
fase.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidade de exterior para bomba de calor ar/água
RRLQ_V3 RRLQ_W1
3N~ 50 Hz
380~415 V
20 A
28,7 A 14 A
2
, utilizável a 230 V
4PW54248-1
