14. Filtro de água
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no evaporador. O filtro de água tem de ser limpo
regularmente. Consulte a "Manutenção" na página 26.
15. Válvula de drenagem do reservatório de expansão
A válvula de drenagem do reservatório de expansão permite
extrair água que ainda permaneça nele, após uma drenagem
pelas válvulas de enchimento e drenagem.
16. Manómetro
O manómetro permite ler a pressão da água no circuito.
17. Fluxóstato
O fluxóstato verifica o fluxo de água no circuito e protege o
permutador de calor contra congelamentos e a bomba contra
danos.
18. Bomba
A bomba faz circular a água no circuito.
19. Reservatório do aquecedor de reserva
O aquecedor de reserva aquece a água contida neste
reservatório.
20. Protecção térmica do aquecedor de reserva
O aquecedor de reserva está equipado com uma protecção
térmica. A protecção térmica é activada quando a temperatura
se torna demasiado elevada.
21. Fusível do aquecedor de reserva
O aquecedor de reserva está equipado com um fusível. O
fusível funde-se quando a temperatura se torna demasiado alta
(superior à temperatura da protecção térmica do aquecedor de
reserva).
22. Válvula de segurança
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
Manual de instalação
7

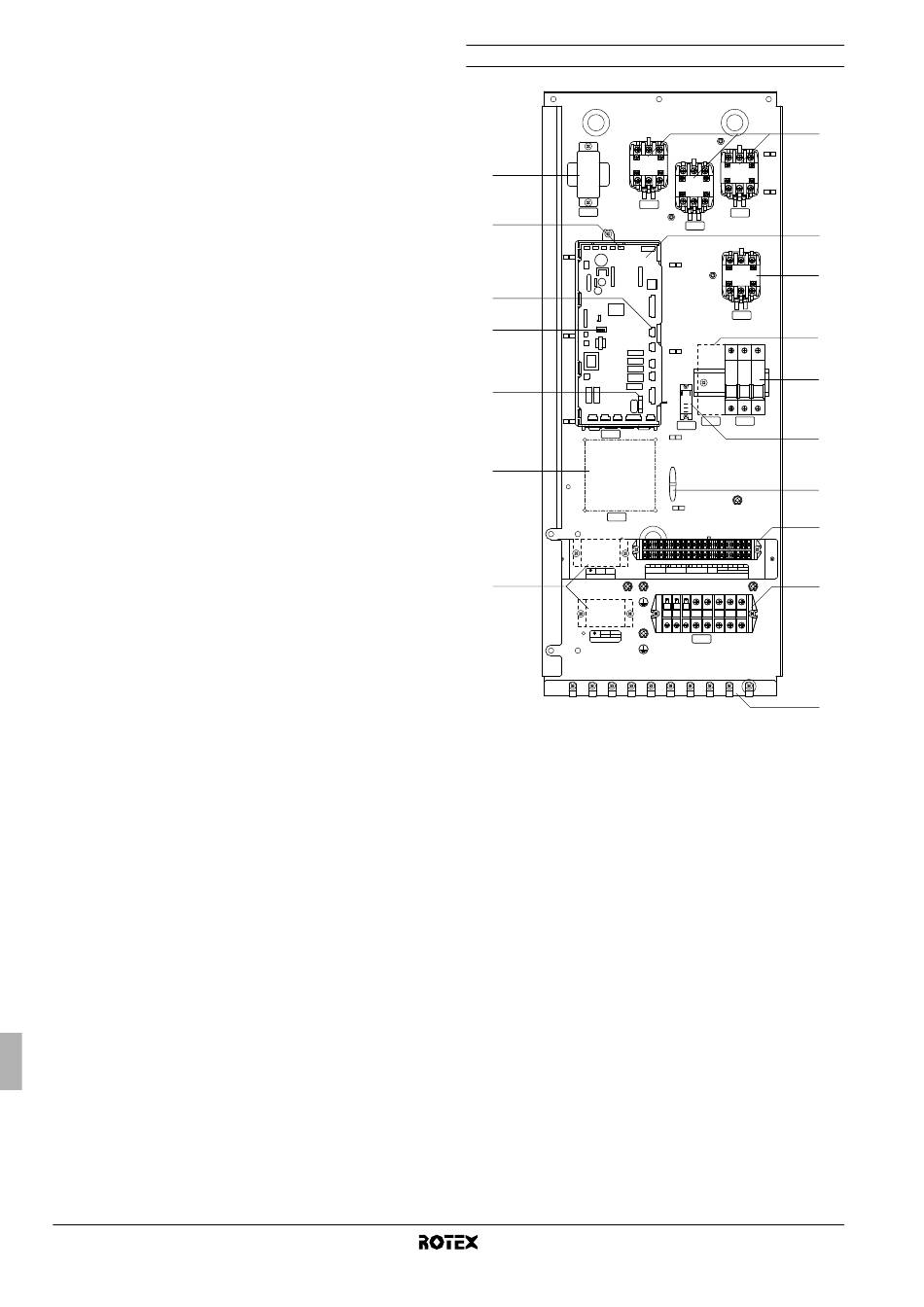

Componentes principais da caixa de distribuição
K1M
TR1
15
TR1
X9A
12
X13A
11
SS1
SS2 on
10
on
SS2
off
A1P
FU1
9
A1P
16
A4P
A4P
OPTION EKSWW
X4M
1 2
X4M
8
OPTION EKSWW
X3M
L1 L2
L N
X3M (230V)
1. Contactores do aquecedor de reserva, K1M, K2M e K5M
2. Placa de circuito principal
A placa de circuito principal controla o funcionamento da
unidade.
3. Contactor do aquecedor de apoio, K3M (apenas nas instalações
com tanque de água quente doméstica)
4. Disjuntor do aquecedor de apoio, F2B (apenas nas instalações
com tanque de água quente doméstica)
O disjuntor protege o aquecedor de apoio, no tanque de água
quente doméstica, contra sobrecargas ou curto-circuitos.
5. Disjuntor do aquecedor de reserva, F1B
O disjuntor protege o circuito eléctrico do aquecedor de reserva
contra sobrecargas ou curto-circuitos.
6. Placas de bornes
As placas de bornes possibilitam uma ligação fácil da cablagem
local.
7. Apoios para os baraços de cabos
Os apoios para os baraços de cabos permitem fixar a cablagem
à caixa de distribuição, utilizando baraços, para protegê-los
contra tracção excessiva.
8. Placas de bornes, X3M e X4M (apenas nas instalações com
tanque de água quente doméstica)
9. Fusível da placa de circuito impresso, FU1
10. Interruptores de configuração, SS2
Os interruptores de configuração SS2 são 4 ao todo, permitindo
configurar vários parâmetros da instalação. Consulte "Visão
geral da regulação dos interruptores de configuração" na
página 16.
Unidade interior para o sistema de bomba de calor ar/água
K5M
K2M
K1M
K5M
K2M
OPTION EKSWW
K3M
K3M
OPTION EKSWW
F2B
F1B
F2B F1B
K4M
FU2
X2M
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
thermal Q2L
thermostat 2-way valve 3-way valve
fuse OPTIONAL
X2M
X1M
RKHBH/X016AB
4PW50205-1A
1
2
3
4
5
14
13
6
6
7
