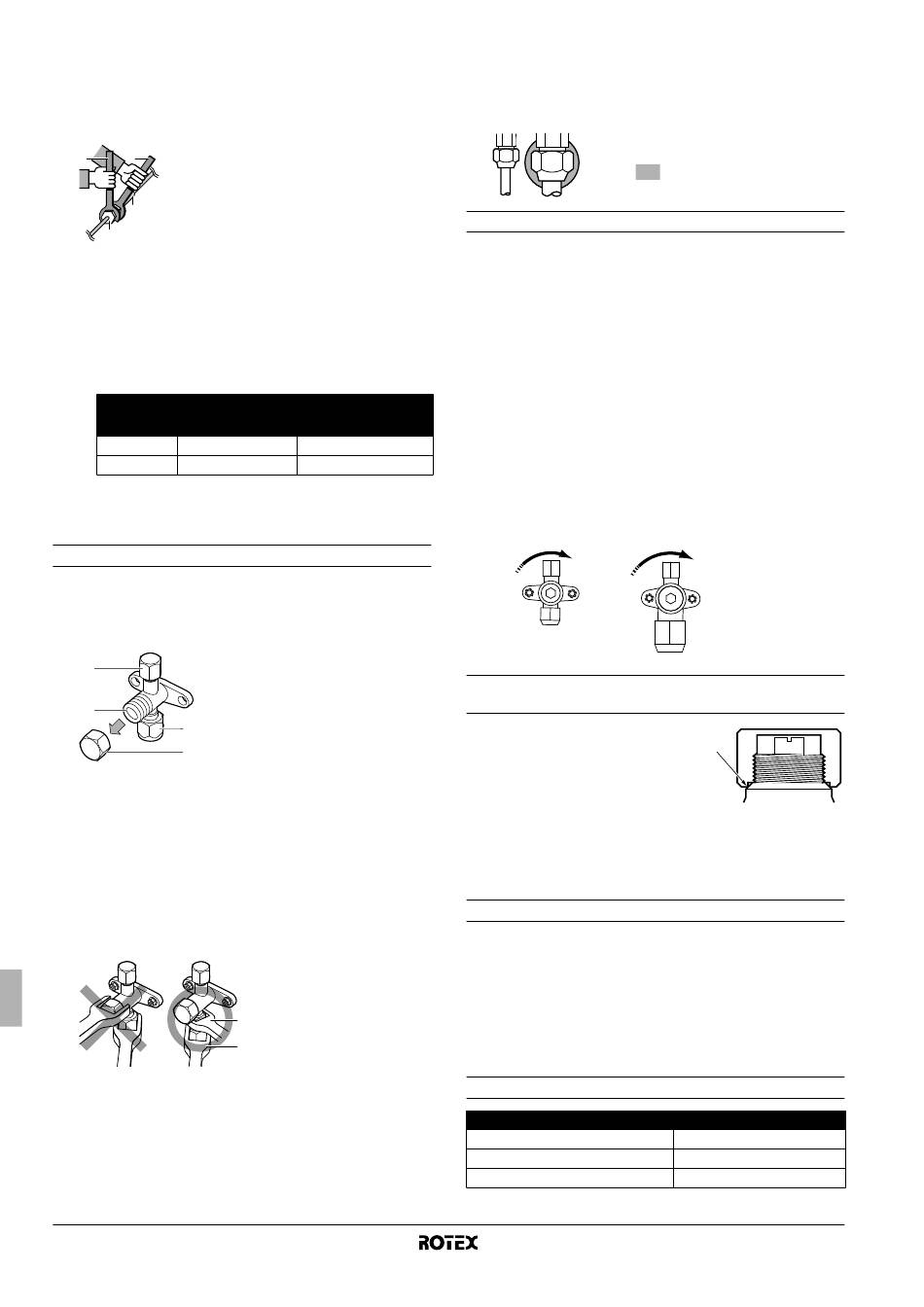

Ao desapertar uma porca para extremidades abocardadas, use
sempre duas chaves em combinação.
Ao ligar os tubos, faça o aperto da porca para extremidades
abocardadas utilizando sempre em conjunto uma chave de
bocas e uma chave dinamométrica, para evitar fendas na porca
e as consequentes fugas.
1 União de tubagem
4 2
2 Chave de bocas
3 Porca para extremidades abocardadas
1
4 Chave dinamométrica
3
Não recomendado – apenas para emergências
Se for obrigado a unir os tubos sem uma chave dinamométrica,
siga este método de instalação:
■ Aperte a porca para extremidades abocardadas com uma
chave de bocas, até que sinta aumentar subitamente o
binário de aperto.
■ A partir desse ponto, continue a apertar a porca, mas
apenas o ângulo adicional que se indica de seguida:
Dimensões
da tubagem Ângulo de aperto
(mm) adicional (graus)
Ø9,5 60~90
Ø15,9 30~60
6.3. Recomendações gerais para manuseamento de
válvulas de paragem
Cuidados na utilização da válvula de paragem
■
Certifique-se de manter as duas válvulas de paragem abertas
durante o funcionamento.
■
A figura seguinte indica o nome de cada componente
necessário para utilização da válvula de paragem.
1
1
2
3
2
4
3
4
■
A válvula de paragem vem fechada de fábrica.
■
Não exerça demasiada força sobre a válvula de paragem. Se o
fizer, pode partir o corpo da válvula.
Como a placa de instalação da válvula de paragem pode ficar
deformada, se só se utilizar uma chave dinamométrica para
apertar ou desapertar a parte abocardada, certifique-se sempre
de que fixa a válvula de paragem primeiro com uma chave de
bocas, só depois desapertando ou apertando a porca da parte
abocardada com uma chave dinamométrica.
Não coloque a chave de bocas na tampa da válvula de
paragem, pois tal pode provocar uma fuga de refrigerante.
Manual de instalação
10
Comprimento
recomendado do braço
da chave (mm)
±200
±300
Orifício de saída e respectiva tampa
Válvula de paragem
Ligação da tubagem local
Tampa da válvula de paragem
1 Chave de bocas
2 Chave dinamométrica
1
2
■
A pressão de funcionamento do refrigerante pode ser baixa (por
exemplo, em aquecimento com a temperatura exterior baixa);
vede adequadamente a extremidade abocardada da válvula de
paragem do gás, com vedante de silicone, para evitar a
congelação.
Abertura e fecho da válvula de paragem
Abertura da válvula de paragem
1. Retire a tampa da válvula.
2. Introduza uma chave hexagonal (tubo de líquido: 4 mm / tubo de
gás: 6 mm) na válvula de paragem e rode-a para a direita.
3. Quando não for possível rodar mais a válvula de paragem,
deixe de rodar.
A válvula está agora aberta.
Fecho da válvula de paragem
1. Retire a tampa da válvula.
2. Introduza uma chave hexagonal (tubo de líquido: 4 mm / tubo de
gás: 6 mm) na válvula de paragem e rode-a para a esquerda.
3. Quando não for possível rodar mais a válvula de paragem,
deixe de rodar.
A válvula está agora fechada.
Sentido de fecho
Líquido
Cuidados no manuseamento da tampa da válvula de
paragem
■
A tampa da válvula de paragem
encontra-se selada no
indicado pela seta. Tenha
cuidado de não a danificar.
■
Depois de manusear a válvula de
paragem, certifique-se de que a
tampa da válvula de paragem fica bem apertada. Para obter o
binário de aperto, consulte a tabela que se segue.
■
Verifique se há fugas de refrigerante, depois de apertar a tampa
da válvula de paragem.
Cuidados no manuseamento do orifício de saída
■
Utilize sempre uma mangueira de carga equipada com um pino
compressor da válvula, pois o orifício de saída é uma válvula do
tipo Schrader.
■
Depois de manusear o orifício de saída, certifique-se de que a
tampa respectiva fica bem apertada. Para obter o binário de
aperto, consulte a tabela que se segue.
■
Verifique se há fugas de refrigerante, depois de apertar a tampa
do orifício de saída.
Binários de aperto
Item
Tampa da válvula de paragem, líquido
Tampa da válvula de paragem, gás
Tampa do orifício de saída
Unidade de exterior para bomba de calor ar/água
Almofada vedante de silicone
(Certifique-se de que não fica
nenhuma fresta.)
Gás
ponto
o
Binário de aperto (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
RRRQ011~016AAV1+Y1
4PW55782-1B
