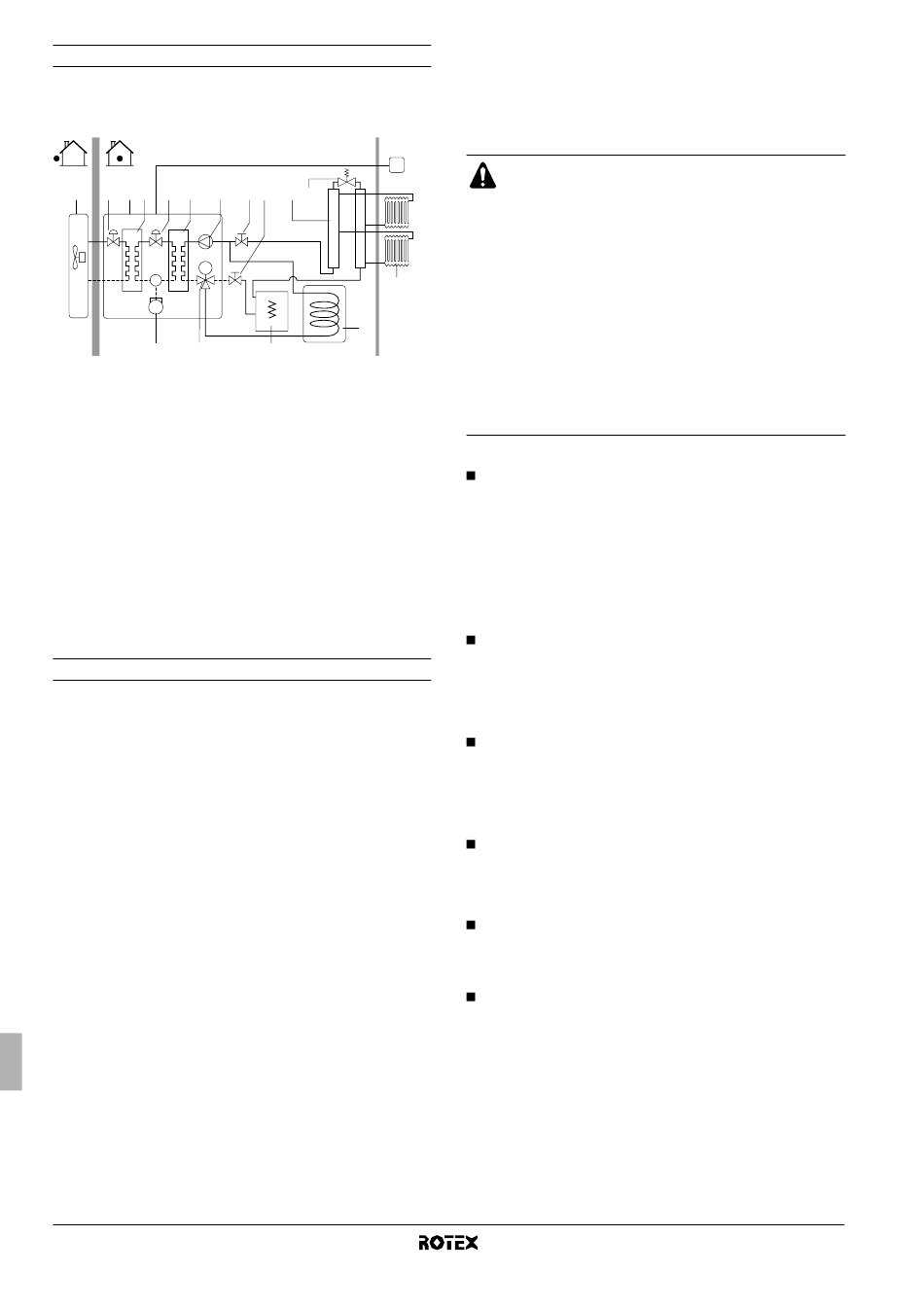

Configuração geral do sistema
O kit de aquecedor deve ser instalado em série com a saída de água
de aquecimento ambiente da unidade interior RKHBRD, como se
mostra na figura seguinte.
1 12 2 3 12 4 6
M
5 8
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor do
refrigerante
4 Permutador de calor para a
água
5 Compressor
6 Bomba
7 Válvula de fecho
8 Válvula motorizada de
3 vias (opcional)
9 Tanque de água quente
doméstica (opcional)
A
CESSÓRIOS
Acessórios fornecidos com o kit de aquecedor
Consulte a figura 1.
1 Manual de instalação e de utilização
2 Bucim - pequeno
3 Bucim - grande
Manual de instalação e de utilizaçao
2
A B
C1
7 7 10 13
11
9
14
10 Colector
(acessório local)
11 Radiador
(acessório local)
12 Válvula electrónica de
expansão
13 Válvula de derivação
(acessório local)
14 Kit de aquecedor
C1 Controlo remoto
A Local de instalação
B Sala de estar
M
EDIDAS DE SEGURANÇA
Os cuidados constantes deste documento dividem-se nos quatro
tipos que se seguem. Abarcam questões muito importantes, pelo
que os deve seguir com atenção.
Significado dos símbolos de PERIGO, ATENÇÃO, AVISO e NOTA.
PERIGO
Indica uma situação de risco iminente que, se não
corrigida, resultará em morte ou lesões graves.
ATENÇÃO
Indica uma situação de risco potencial que, se não
corrigida, pode resultar em morte ou lesões graves.
AVISO
Indica uma situação de risco potencial que, se não
corrigida, pode resultar em lesões sem gravidade. Pode
também ser utilizado como alerta para práticas inseguras.
NOTA
Indica situações que podem resultar em acidentes dos
quais resultem, exclusivamente, danos ao equipamento ou
a outros bens físicos.
Perigo
Desligue totalmente a alimentação eléctrica, antes de remover o
painel de intervenção técnica, efectuar quaisquer ligações ou
tocar nos componentes eléctricos.
Para evitar choques eléctricos, certifique-se de que desliga a
alimentação, pelo menos 1 minuto antes de efectuar qualquer
intervenção técnica nos componentes eléctricos. Mesmo após
decorrido 1 minuto, meça sempre a tensão nos bornes dos
condensadores do circuito principal e dos componentes eléctri-
cos. Não lhes toque senão quando a tensão medida em cada
componente for igual ou inferior a 50 V de corrente contínua.
Quando os painéis de serviço se encontram desmontados,
pode acontecer alguém tocar acidentalmente nos componentes
activos.
Nunca abandone o kit de aquecedor, nem durante a instalação,
nem durante a assistência técnica, enquanto o painel de
intervenção técnica estiver removido.
Não toque nos componentes internos durante o funcionamento,
nem imediatamente após a paragem.
As mãos podem sofrer queimaduras se tocar nos componentes
internos. Para evitar lesões, aguarde até que os componentes
internos regressem à temperatura normal (ou utilize luvas
adequadas, se for absolutamente necessário tocar-lhes).
Não toque em nenhum interruptor com os dedos húmidos. Se
tocar num interruptor com os dedos húmidos, pode sofrer um
choque eléctrico.
Atenção
Rasgue e deite fora os sacos plásticos de embalagem, para que
não fiquem ao alcance de crianças.
As crianças que brincam com sacos de plástico correm perigo
de morte por asfixia.
Desfaça-se com segurança dos materiais de embalagem. Os
materiais de embalagem, como pregos e outros elementos
metálicos ou de madeira, podem espetar-se nas pessoas ou
provocar outros tipos de lesões.
Kit de aquecedor para sistema de bomba de calor ar/água
RKBUHAA6V3+W1
4PW58904-1
