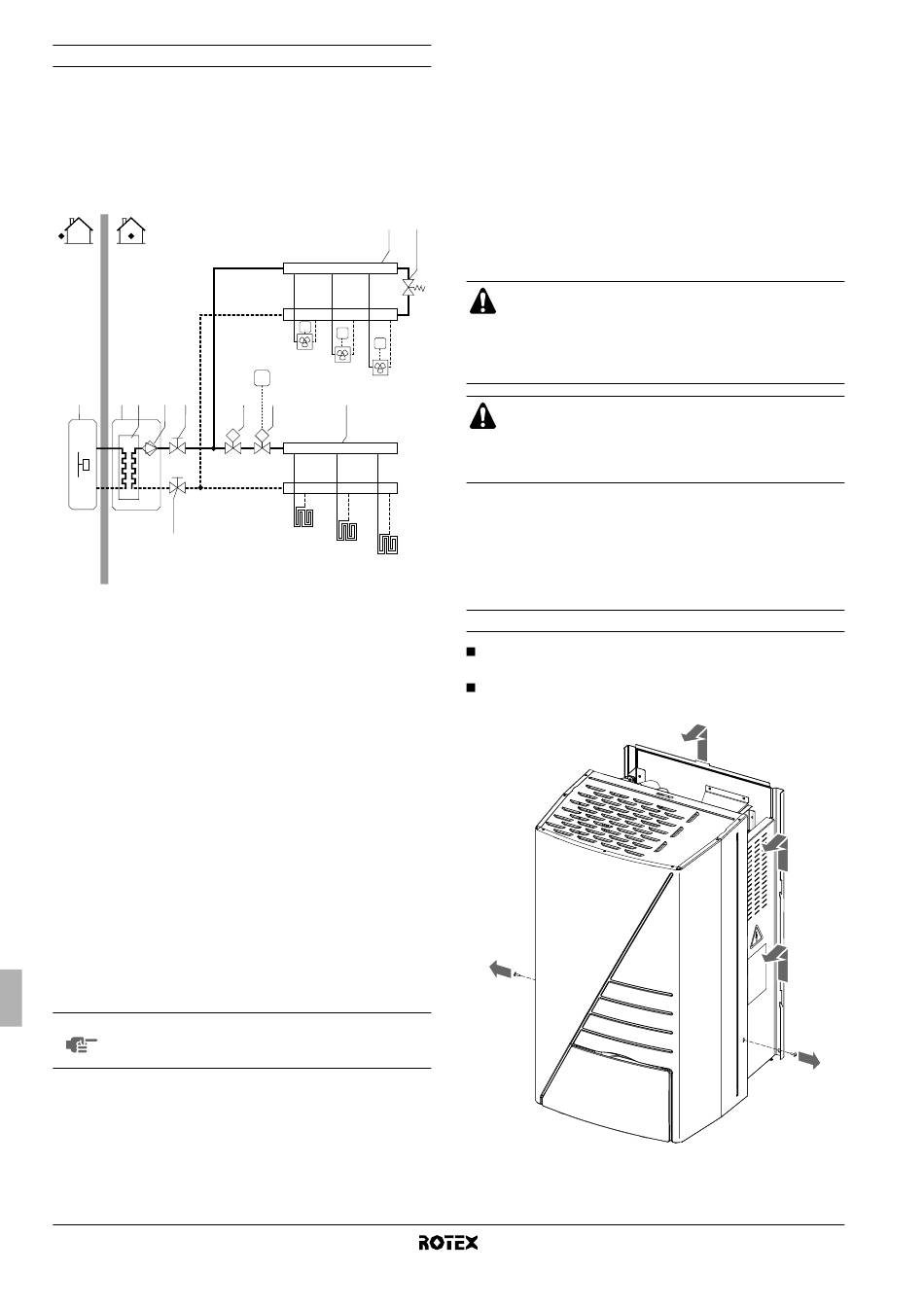

Aplicación 4
Instalación de refrigeración y calefacción de habitaciones sin un
termostato de habitación conectado a la unidad interior, pero
con un termostato de habitación de sólo calefacción que controla la
calefacción de suelo radiante
refrigeración/calefacción que controla los fancoils. La calefacción se
proporciona mediante circuitos cerrados de calefacción radiante de
suelos y fancoils. La refrigeración se proporciona exclusivamente a
través de los fancoils.
1 2 3 4 5
7
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Bomba
5 Válvula de cierre
6 Colector (suministro
independiente)
7 Válvula de cierre
9 Válvula de by-pass
(suministro
independiente)
13 Válvula motorizada de
2 vías para cerrar los
circuitos cerrados de
calefacción de suelo
radiante durante la
función de refrigeración
(suministro
independiente)
Operación de la bomba
Sin termostato conectado a la unidad interior (2), la bomba (4) puede
configurarse para que funcione sincronizada con la unidad interior, o
bien, para que siga funcionando hasta alcanzar la temperatura del
agua requerida.
NOTA Encontrará información detallada sobre la configura-
ción de la bomba en el apartado "Configuración de
funcionamiento de la bomba" en la página 17.
Manual de instalación
5
y un termostato
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
14 Válvula motorizada de
2 vías para la activación
del termostato de la
habitación (suministro
independiente)
FCU1..3 Fancoil con termostato
(suministro
independiente)
FHL1..3 Circuito cerrado de
calefacción radiante en
suelos (suministro
independiente)
T Termostato de habitación
de sólo calefacción
(suministro
independiente)
T4..6 Termostato individual
para habitación
calentada/enfriada por
fancoil (suministro
independiente)
Calefacción y refrigeración de habitaciones
Dependiendo de la estación, el cliente seleccionará el modo de
calefacción o refrigeración a través de la interfaz de usuario de la
unidad interior.
La unidad exterior (1) funcionará en modo refrigeración o calefacción
de
para alcanzar la temperatura deseada del agua de salida.
Con la unidad ajustada en modo calefacción, la válvula de 2 vías
(13) está abierta. El agua caliente se suministra tanto a los fancoils
como a los circuitos cerrados de calefacción de suelo radiante.
Con la unidad ajustada en modo de refrigeración, la válvula motori-
9
zada de 2 vías (13) se cerrará para impedir que el agua fría pase a
través de los circuitos cerrados de calefacción de suelo radiante
(FHL).
Cuando varios circuitos del sistema se cierran por la
actuación de válvulas activadas por control remoto, podría
ser necesario instalar una válvula de by-pass (9) para
evitar la activación del dispositivo de seguridad del
interruptor de flujo. Véase también "Aplicación 2" en la
página 3.
El cableado de la válvula de 2 vías (13) es diferente para
una válvula normalmente cerrada (NC) que para una
válvula normalmente
conectarse a los números correctos de terminal tal y como
aparece especificado en el diagrama de cableado.
El ajuste ON/OFF de la función de calefacción/refrigeración se
realiza a través de la interfaz de usuario de la unidad interior.
D
ESCRIPCIÓN GENERAL DE LA UNIDAD INTERIOR
Cómo abrir la unidad interior
La aleta delantera de la tapa de la unidad interior permite el
acceso al manómetro y a la interfaz del usuario.
La tapa de la unidad interior puede extraerse desenroscando los
2 tornillos laterales y desenganchando la tapa.
abierta (NO). Asegúrese
