D
ESCRIPCIÓN GENERAL DE LA UNIDAD INTERIOR

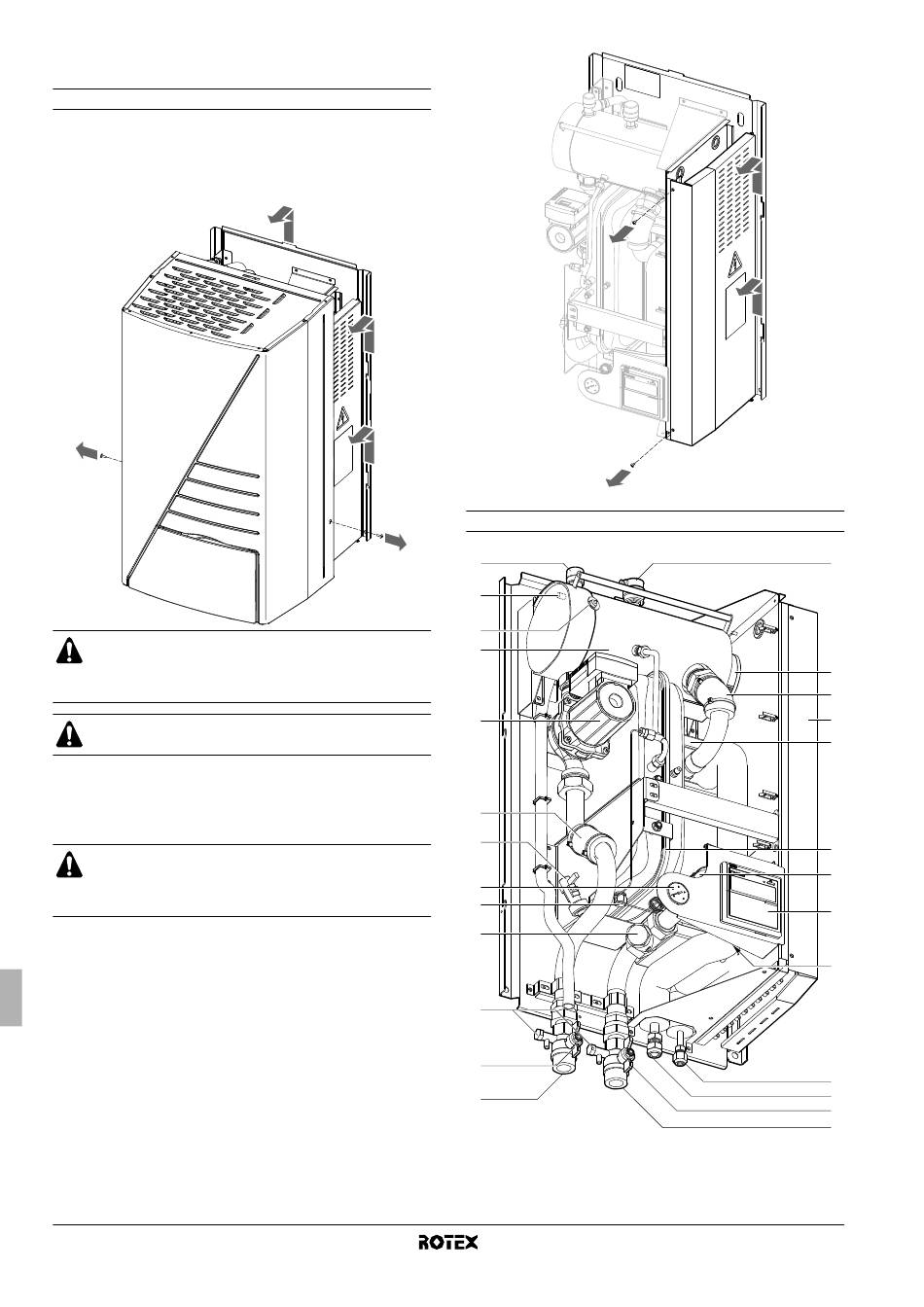

Cómo abrir la unidad interior
■
La aleta delantera de la tapa de la unidad interior permite el
acceso al manómetro y a la interfaz del usuario.
■
La tapa de la unidad interior puede extraerse desenroscando los
2 tornillos laterales y desenganchando la tapa.
Asegúrese de fijar la tapa mediante los tornillos y
arandelas de nailon cuando instale la tapa (tornillos y
arandelas
de
nailon
accesorios).
Los componentes del interior de la unidad pueden estar
calientes.
■
Para acceder a los componentes de la caja de conexiones (p.ej.,
para conectar el cableado de campo) es posible retirar el panel
de servicio de la caja de conexiones. Para ello afloje los tornillos
delanteros y desenganche el panel de servicio de la caja de
conexiones.
Corte la alimentación (p.ej. la alimentación de la unidad
exterior y el calefactor auxiliar y, si procede, la
alimentación del depósito de agua caliente sanitaria) antes
de extraer el panel de servicio de la caja de interruptores.
Manual de instalación
6
vienen
suministrados
como
Componentes principales
22
21
20
19
18
3
17
16
15
14
13
10
12
Unidad interior para bomba de calor de aire-agua
1
2
3
4
5
6
3
7
3
8
9
10
11
