M
ANTENIMIENTO Y SERVICIO
Para asegurar una disponibilidad óptima de la unidad, se deben
realizar una serie de comprobaciones e inspecciones en la propia
unidad y en la instalación eléctrica de obra a intervalos regulares.
Esta tarea de mantenimiento deberá ser realizada por su instalador
local de Rotex.

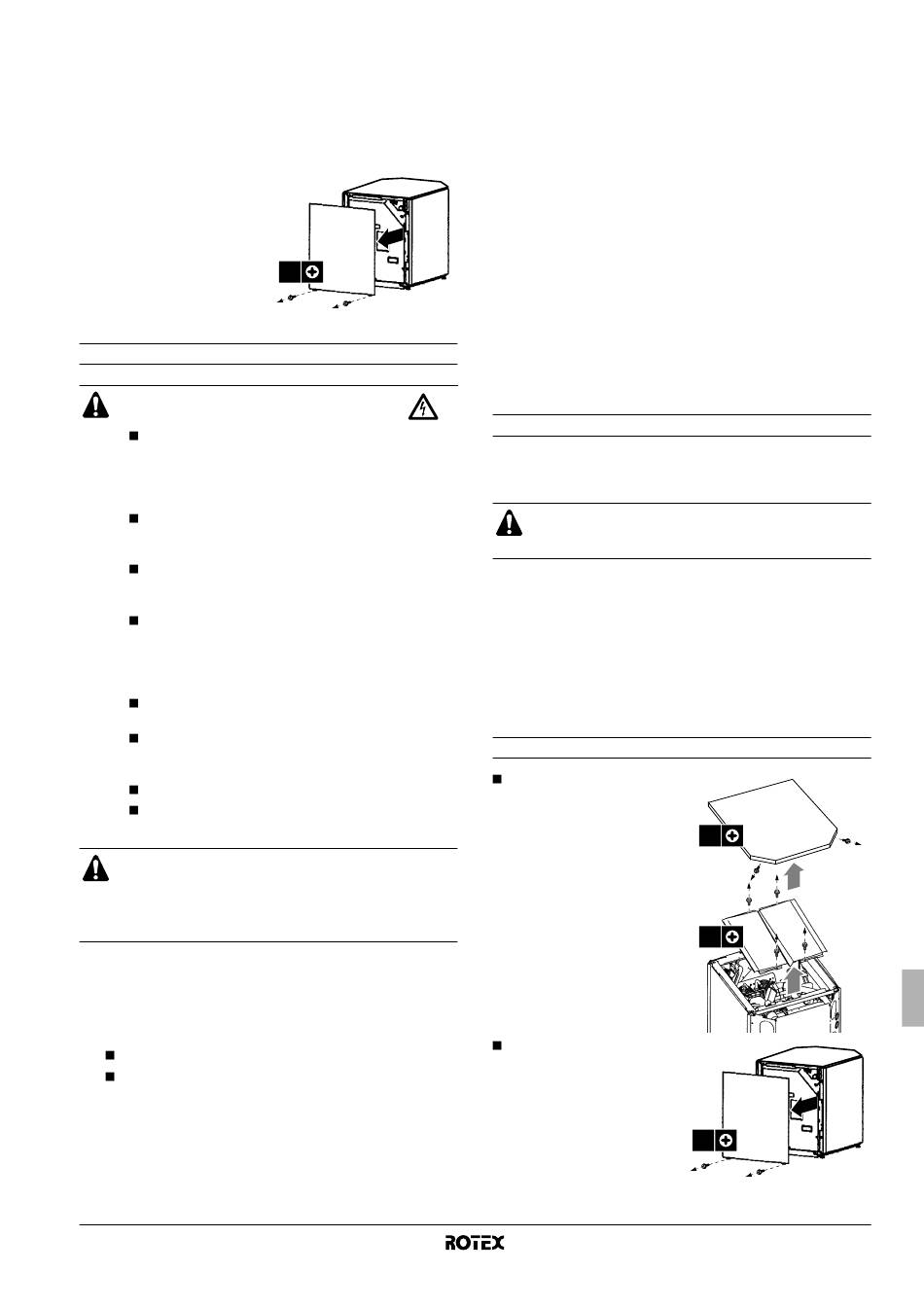

Para ejecutar las actividades de
mantenimiento tal y como se
describen abajo, solamente se
necesita retirar el panel
decorativo delantero.
Para extraer el panel decorativo
delantero, retire los 2 tornillos
inferiores y desenganche el
panel.

Actividades de mantenimiento

ADVERTENCIA:
PELIGRO DE DESCARGA ELÉCTRICA
Antes de realizar cualquier reparación o tarea de
mantenimiento, desconecte siempre el interruptor
automático del panel de alimentación eléctrica, retire
los fusibles o abra los dispositivos de seguridad de la
unidad.
Asegúrese de cortar la alimentación a la unidad
exterior antes
mantenimiento o reparación
No toque partes energizadas hasta transcurridos
10 minutos después de cortar el suministro eléctrico a
la unidad, pues existe riesgo por alta tensión.
Además, realice una medición de los puntos tal y
como se muestra en la figura 5 utilizando un medidor
de comprobación y verifique que la tensión del
condensador del circuito principal no supera los
50 V CC.
El cárter del compresor puede seguir funcionando
incluso en modo de parada.
Tenga presente que algunas partes de la caja de
componentes eléctricos
calientes.
Asegúrese de no tocar una parte conductora.
No lave con agua la unidad interior. Podría producirse
una descarga eléctrica o un incendio.
¡Realice todos los trabajos sobre seguro!
Toque la parte metálica con la mano (como, por ejemplo,
la válvula de retención) para eliminar la electricidad
eléctrica y para proteger la tarjeta de circuito impreso
antes de realizar las tareas de servicio.
Las pruebas descritas deberán realizarse al menos una vez al año
por personal capacitado.
1 Válvula de alivio de presión del agua
Compruebe el buen funcionamiento de la válvula de alivio de
presión girando el botón rojo de la válvula a izquierdas:
Si no escucha un clic contacte con su distribuidor local.
Si el agua sigue saliendo de la unidad, cierre las válvulas de
cierre de entrada y de salida y luego póngase en contacto
con su distribuidor local.
2 Tubo flexible de la válvula de alivio de presión
Compruebe que el tubo flexible de la válvula de alivio de presión
esté correctamente posicionado para purgar el agua.
RKHBRD011~016AAV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW55786-1
2x
de comenzar los trabajos
están extremadamente
3 Caja de interruptores de la unidad interior.
Realice una atenta inspección visual de la caja de interruptores
en busca de defectos obvios, tales como conexiones sueltas o
cableado defectuoso.
4 Presión del agua
Compruebe si la presión del agua se encuentra por encima de
los 1 bar.
Añada agua si fuera necesario.
5 Filtro de agua
Limpie el filtro de agua.
S
OLUCIÓN DE PROBLEMAS
Esta sección proporciona información útil para el diagnóstico y
corrección de determinados fallos que se pueden producir en la
unidad.
Las soluciones de problemas y las acciones correctivas relacionadas
solamente pueden ser llevadas a cabo por un técnico local Rotex.

Instrucciones generales

Antes de iniciar el procedimiento de localización de fallos,
inspeccione detenidamente la unidad y observe posibles defectos
evidentes tales como conexiones flojas o cableado defectuoso.
Cuando realice una inspección en la caja de conexiones
de la unidad, asegúrese siempre de que el interruptor
de
principal de la unidad está desconectado.
Cuando se haya activado un dispositivo de seguridad, pare la unidad
y averigüe la causa de su activación antes de reinicializarlo. No se
puenteará ningún dispositivo de seguridad bajo ninguna circun-
stancia, ni se cambiará su ajuste a un valor distinto del que viene de
fábrica. Si no se puede encontrar la causa del problema, póngase en
contacto con el distribuidor local
Si la válvula de alivio de presión no funciona correctamente y debe
sustituirse, reconecte siempre el tubo flexible acoplado a la válvula
de alivio de presión para evitar que el agua salga de la unidad.

Apertura de la unidad

Para facilitar el acceso a la
válvula de purga de aire, la
protección térmica, la válvula
de 3 vías, los termistores, los
conductos de cableado de
obra, se puede retirar el panel
decorativo superior de la
unidad, extrayendo los 2
tornillos en la parte trasera y
desenganchando el panel.
Además de retirar el panel
decorativo superior, también
se puede retirar el panel
decorativo delantero
poder realizar el manteni-
miento del manómetro, la
válvula de alivio de presión,...
Para extraer
decorativo delantero, retire
los 2 tornillos inferiores y
desenganche el panel.
.
2x
4x
para
2x
el panel
