4. D
ESCRIPCIÓN GENERAL DE LA UNIDAD

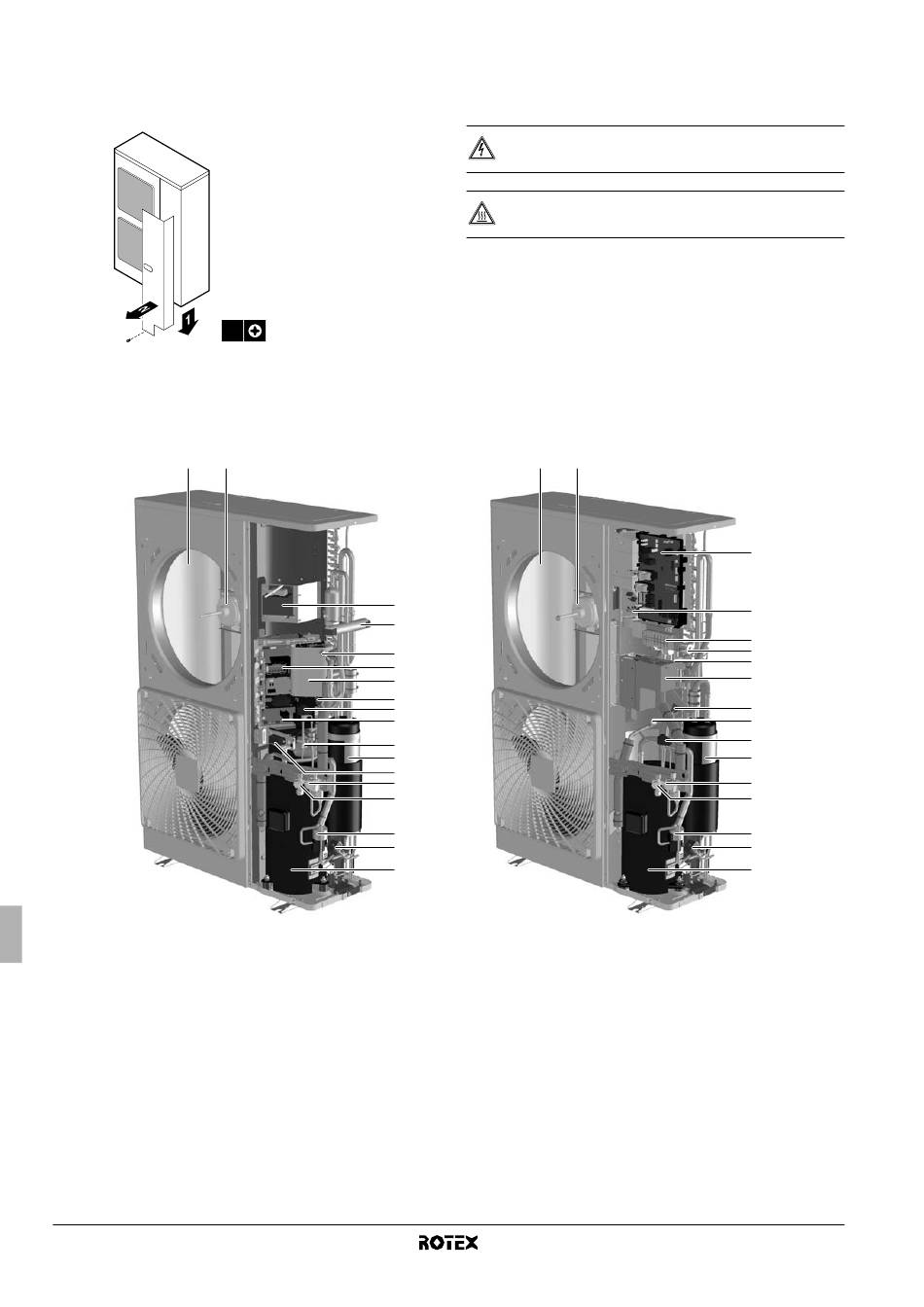

4.1. Apertura de la unidad

1x

4.2. Componentes principales

V3
1 2
1 Intercambiador de calor
2 Motor del ventilador
3 Serpentín o (serpentines) del reactor
4 Válvula de 4 vías
5 Tarjeta de circuito impreso de filtro de ruido (sólo para los modelos V3)
6 Tarjeta de circuito impreso de servicio (sólo para los modelos V3)
7 Sensor de presión
8 Inyección de válvula de expansión electrónica
9 Tarjeta de circuito impreso principal (tarjeta de circuito impreso
de control e Inverter) (sólo para los modelos V3)
10 Conmutador de alta presión
Manual de instalación
5
PELIGRO: ELECTROCUCIÓN
Consulte "2. Consideraciones de seguridad" en la página 2.
PELIGRO: NO TOCAR LAS TUBERÍAS Y PIEZAS INTERNAS
Consulte "2. Consideraciones de seguridad" en la página 2.
W1
1
3
4
18
6
5
7
8
9
10
11
12
13
14
15
16
17
11 Acumulador
12 Terminal de comunicaciones y fuente de alimentación
13 Válvula de cierre de gas
14 Válvula de cierre de líquido
15 Válvula de expansión electrónica principal
16 Válvula de solenoide (gas caliente)
17 Compresor
18 Puerto de servicio
19 Tarjeta de circuito impreso de control (tarjeta de circuito impreso
de filtro y ruido) (sólo para los modelos W1)
20 Tarjeta de circuito impreso de Inverter (sólo para los modelos W1)
2
RRLQ011~016CAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW57795-1 – 10.2010
19
20
12
4
18
3
7
10
8
11
13
14
15
16
17
