Régulation avec points de consigne multiples
Si l'utilisateur souhaite utiliser une régulation avec des points de
consigne multiples, un dispositif de réduction de température (
est nécessaire. Le dispositif de réduction de température permit de
réduire la température d'eau à l'arrivée qui alimentera la (ou les)
différente(s) zone(s) à chauffer.
Lorsque les dispositifs de réduction de température sont installés, le
système peut être configuré pour utiliser plusieurs points de consigne
d'eau.
Les points de consigne d'eau peuvent être sélectionnés en fonction
des modes de fonctionnement des points de consigne multiples.
Les 2 modes possibles sont expliqués en détail ci-dessous.
Régulation avec points de consigne multiples conformément au
schéma A
En fonctionnement normal, les modes de chauffage d'eau sanitaire et
de chauffage de volume sont séparés et activés en intermittence
pour satisfaire une requête simultanée. A cette fin, un schéma A de
points de consigne multiples peut être configuré pour permettre un
fonctionnement du chauffage d'eau sanitaire et du chauffage de
volume simultané sans pause.

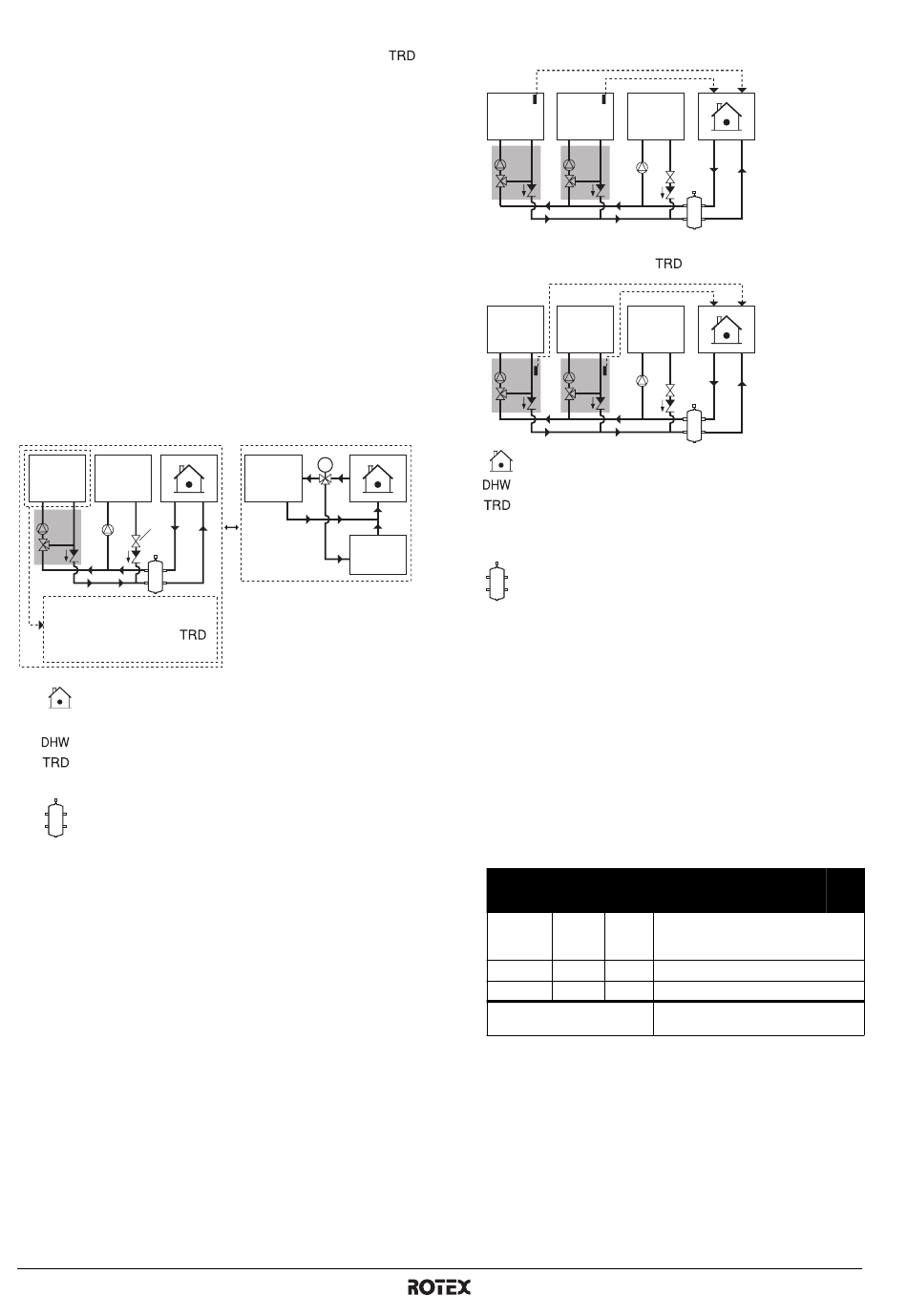

Aperçu schématique:
Conception du mode A
Space 1
DHW
TRD
1
Une protection est requise sous
la forme d'un dispositif de
réduction de température (
(en fonction du point de consigne)
Unité intérieure
1
Vanne d'arrêt d'eau chaude sanitaire (non fournie)
Ballon d'eau chaude sanitaire
Dispositif de réduction de température
Space 1
Volume 1
Bouteille de compensation
I
Pendant le fonctionnement du chauffage de volume, l'eau est
fournie sur la base du point de consigne de température d'eau
sélectionné pour le chauffage de volume. Une vanne d'arrêt
(non fournie) doit être installée dans le circuit de serpentin du
ballon d'eau chaude sanitaire. La vanne doit être fermée pour
protéger le ballon d'eau chaude sanitaire contre tout
refroidissement dû à une eau à température inférieure
traversant le serpentin pendant le chauffage de volume. Le
raccordement et la commande de cette vanne d'arrêt relèvent
de la responsabilité de l'installateur.
I
Pendant le fonctionnement du chauffage d'eau sanitaire, le point
de consigne de température d'eau est normalement supérieur
au point de consigne demandé pendant le fonctionnement du
chauffage de volume. La vanne laissant entrer l'eau dans le
serpentin du ballon d'eau chaude sanitaire est ouverte. La
pompe à chaleur fournira de l'eau à une température supérieure
à ce qui est nécessaire pour la production d'eau chaude
sanitaire. A ce stade, les appareils à température inférieure
doivent être protégés contre une température d'eau supérieure
par une vanne de réduction de température.
La configuration du mode A permet 2 points de consigne de
chauffage de volume et un point de consigne d'eau chaude sanitaire
(identique à la conception classique).
Manuel d'installation
31
Conception classique
M
Space 1
DHW
)
Les entrées de demande chauffage peuvent être mis en œuvre de
2 manières différentes (choix de l'installateur):
I
signal thermo ON/OFF (du thermostat d'ambiance extérieur)
)
Space 1
Space 2
TRD
TRD
I
signal de statut (actif/inactif) du dispositif de réduction de
température correspondant (
Space 1
Space 2
TRD
TRD
Unité intérieure
Ballon d'eau chaude sanitaire
Dispositif de réduction de température
Space 1
Volume 1
Space 2
Volume 2
Bouteille de compensation
Les connexions électriques de l'unité doivent être faites sur la carte
PCB de demande en option.
La configuration du schéma A se fait au moyen des réglages sur
place:
1
Sélectionner le schéma approprié: [7-02]=0
Activer le point de consigne multiple 1: [7-03]=0 © [7-03]=1
2
Activer le point de consigne multiple 2: [7-04]=0 © [7-04]=1
3
Entrer le point de consigne multiple de température 1: [A-03]
(voir ci-dessous)
Entrer le point de consigne multiple de température 2: [A-04]
(voir ci-dessous)
Exemple de configuration:
Point de
consigne
(a)
Eau
70°C
chaude
sanitaire
Volume 1
65°C
Volume 2
35°C
Eau de pompe à chaleur
résultante
(a) La température d'eau nécessaire pour atteindre ce point de consigne est
bien entendu supérieure à 70°C.
Unité intérieure pour système de pompe à chaleur air à eau
DHW
)
DHW
Réglage
sur
place
Statut du thermostat
[b-03]
OFF
ON
OFF
[A-03]
OFF
ON/OFF
ON
[A-04]
OFF
ON/OFF
ON
OFF
>70°C
65°C 65°C 35°C
RKHBRD011~016ADV17+Y17
4P403581-1B – 2017.09
OFF
OFF
ON
OFF
OFF
ON
