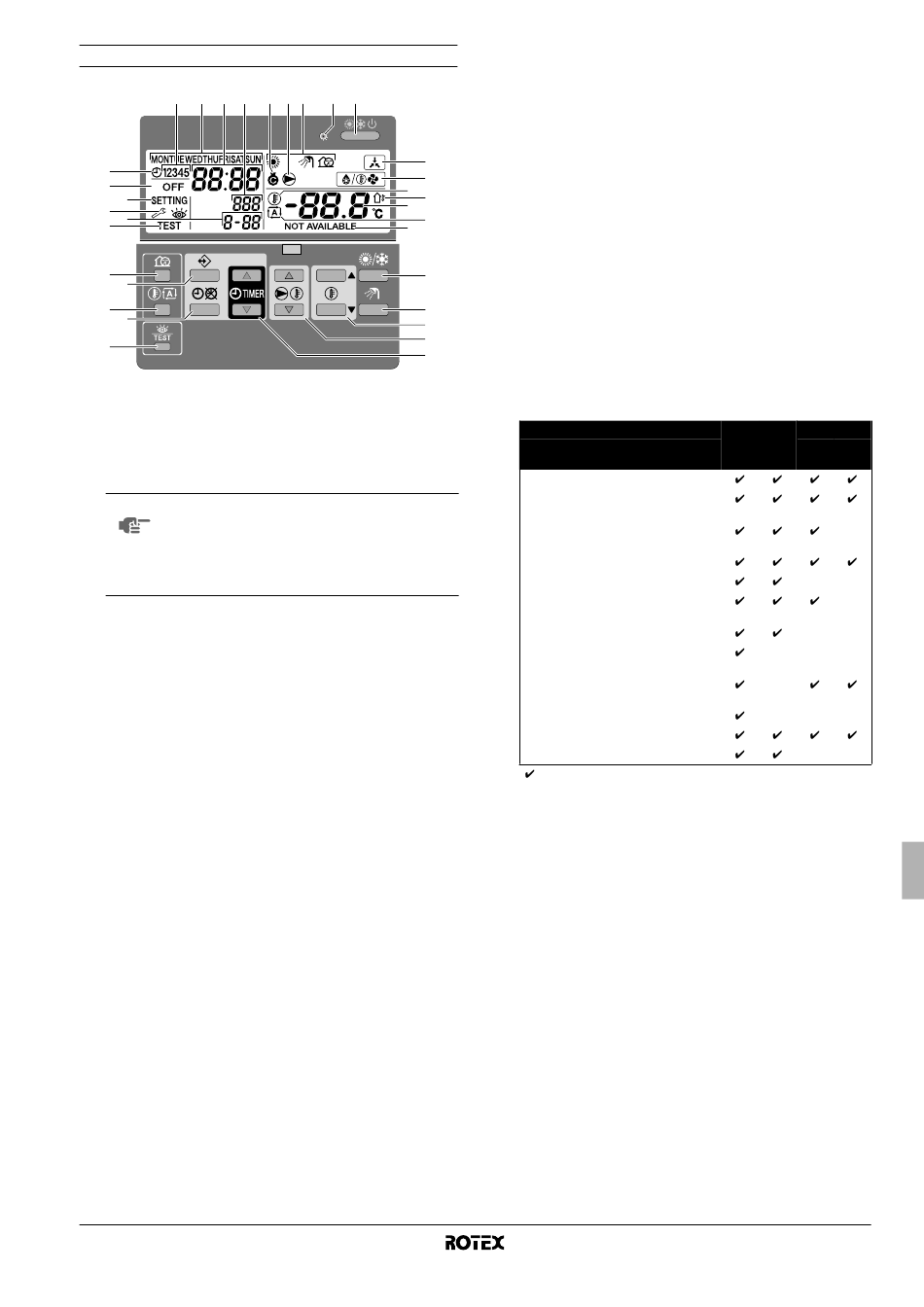

Boutons et icônes du dispositif de régulation à distance
8 5 6 22
7
9
12
10
21
20
31
26
24
27
25
1. BOUTON MARCHE/ARRÊT
Le bouton MARCHE/ARRÊT met le chauffage d'espace en
marche ou à l'arrêt.
Une pression sur le bouton MARCHE/ARRÊT plusieurs fois
d'affilée peut provoquer un dysfonctionnement du système
(maximum 20 fois par heure).
REMARQUE A noter qu'une pression sur le bouton
d'influence sur le chauffage d'eau domestique. Le
chauffage d'eau domestique est uniquement mis
en marche ou arrêté au moyen de la touche
et/ou en désactivant le programmateur de
stockage.
2. DEL DE FONCTIONNEMENT
La DEL de fonctionnement s'allume pendant l'opération de
chauffage de l'espace. La DEL clignote si un dysfonctionnement
se produit. Lorsque la DEL est éteinte, le chauffage de l'espace
est inactif pendant que les autres modes de fonctionnement
peuvent toujours être actifs.
3. ICONES DES MODES DE FONCTIONNEMENT
Ces icônes indiquent le(s) mode(s) de fonctionnement en cours:
chauffage de l'espace ( h ), chauffage de l'eau domestique (
ou mode silence ( s ). Dans les limites, différents modes
peuvent se combiner, par ex. le chauffage de l'espace et le
chauffage de l'eau domestique. Les icônes de mode
correspondant s'afficheront simultanément.
Si le ballon d'eau chaude domestique n'est pas installé, l'icône
w ne sera jamais activée.
4. ICONE CONTROLE EXTERIEUR
Cette icône indique que l'unité extérieure fonctionne en mode
forcé. Tant que cette icône est affichée, le dispositif de
régulation à distance ne peut pas fonctionner.
5. INDICATEUR DU JOUR
1234567
Cet indicateur affiche le jour de la semaine en cours.
Lors de la lecture ou de la programmation du temporisateur,
l'indicateur affiche le jour réglé.
6. AFFICHAGE HORLOGE 8
L'affichage de l'horloge affiche l'heure qu'il est.
Lors de la lecture ou de la programmation du temporisateur,
l'affichage horloge indique l'heure d'action.
7. ICONE TEMPORISATEUR
Cette icône indique que le programme de temporisation est
activé.
8. ICONES ACTION q
Ces icônes indiquent les actions de programmation pour chaque
jour du temporisateur.
RKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau et options
4PW55803-1
15 16 3 2 1
4
14
19
17
11
18
13
32
23
30
29
28
y
y n'a pas
0
h , w , s
e
DE LA SEMAINE
p
9. ICONE ARRÊT x
Cette icône indique que l'action ARRET est sélectionnée lors de
la programmation des temporisations.
10. INSPECTION REQUISE
Ces icônes indiquent qu'une inspection est nécessaire sur
l'installation. Contacter un revendeur.
11. AFFICHAGE DE LA TEMPERATURE
Cet écran d'affichage montre la température actuelle de
l'installation, soit la température d'eau de sortie, soit la
température ambiante réelle.
Lors du changement du point de consigne de la température
ambiante, le point de consigne clignotera pendant 5 secondes,
puis retournera à la température de la pièce réelle.
12. REGLAGE $
Pas utilisé. A des fins d'installation uniquement.
13. NON DISPONIBLE
Cette icône s'affiche chaque fois que l'on fait appel à une
fonction non installée ou qu'une fonction n'est pas disponible.
Une fonction non disponible peut signifier un taux de permission
insuffisant ou peut signifier qu'un dispositif de régulation à
distance esclave est utilisé (voir manuel d'installation).
Mode ON/OFF
Mode ON/OFF du chauffage de l'eau
domestique
Réglage de la température d'eau de
sortie
w
Réglage de la température ambiante
Mode discret ON/OFF
Mode ON/OFF du point de consigne
dépendant du temps
Réglage de l'horloge
Définition de la programmation des
temporisations
Mode ON/OFF du programmateur de
temporisation
Réglages sur place
Affichage de code d'erreur
w )
Test de fonctionnement
= utilisable
14. ICONE DE MODE DEGIVRAGE/DEMARRAGE
Cette icône indique que le mode dégivrage/démarrage est actif.
15. ICONE COMPRESSEUR
Cette icône indique que le compresseur de l'unité extérieure de
l'installation est actif.
16. ICONE DE POMPE
Cette icône indique que la pompe de circulation est active.
17. AFFICHAGE DE TEMPERATURE EXTERIEURE
Lorsque cette icône clignote, la température ambiante
extérieure s'affiche. Se reporter à "Mode de relevé de
température" à la page 9 pour plus d'informations.
18. ICONE DE POINT DE CONSIGNE DEPENDANT DU TEMPS
Cette icône indique que le dispositif de régulation adaptera le
point de consigne de température d'eau de sortie automatique-
ment, sur la base de la température ambiante extérieure.
19. ICONE TEMPERATURE
Cette icône s'affiche lorsque la température ambiante réelle ou
le point de consigne de température ambiante est affiché.
L'icône apparaît également quand le point de consigne de tem-
pérature est réglé en mode de programmation du temporisateur.
Se reporter à "Mode de relevé de température" à la page 9 pour
plus d'informations.
k et l
9
n
Niveau
Maître Esclave
—
—
—
d
ç
é
u
b
Manuel d'utilisation
Permission
Niveau
2 3
—
— —
—
— —
— —
— —
— —
