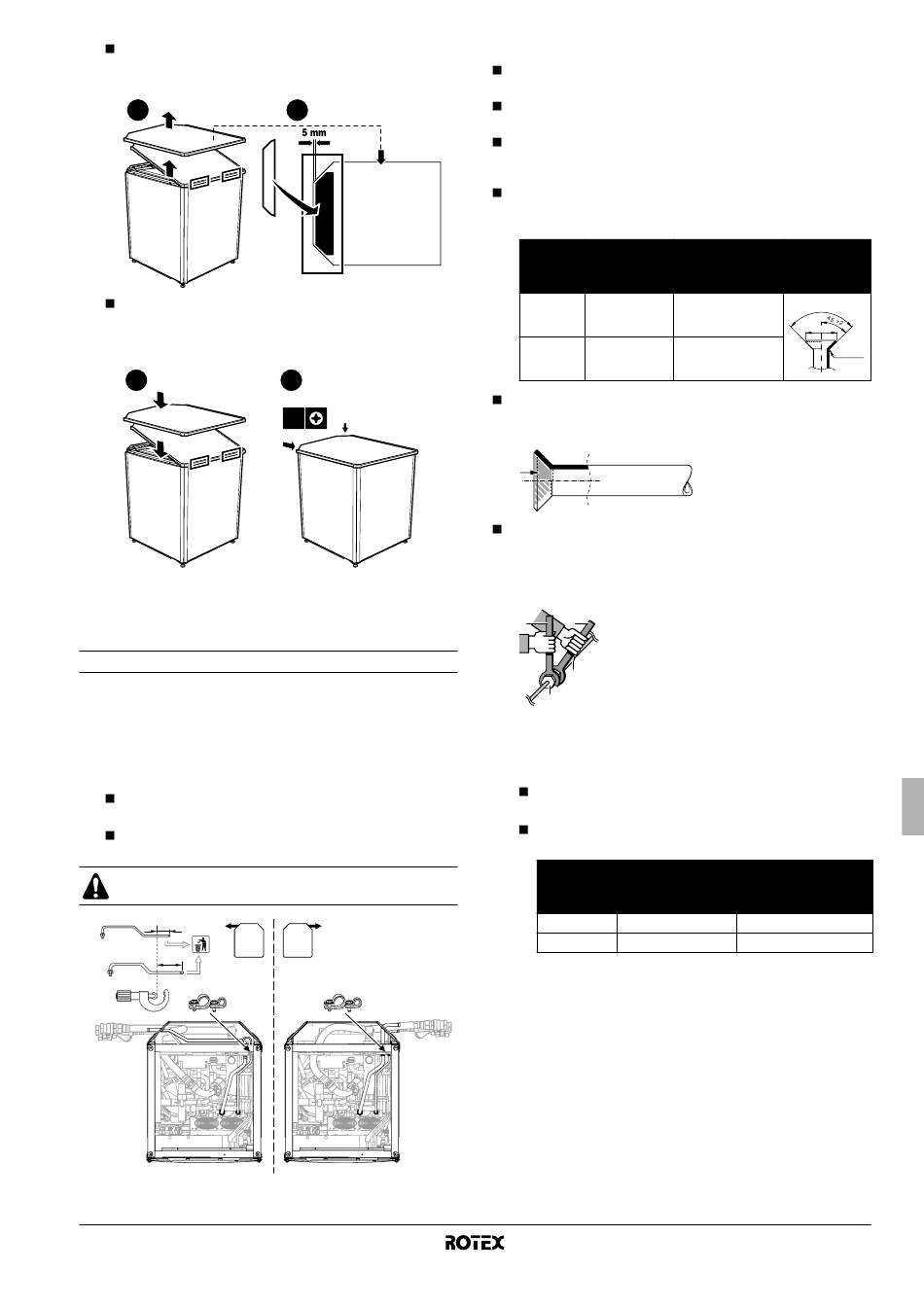

Incollare il materiale
(accessorio) all'interno del pannello decorativo superiore
come indicato nella figura in basso.
A
Fissare il pannello decorativo superiore sopra l'unità
utilizzando le apposite viti. Nel caso venga installato un
serbatoio dell'acqua calda per usi domestici (opzionale), fare
riferimento al relativo manuale d'installazione.
A
C
OLLEGAMENTO DELLE TUBAZIONI

Installazione delle tubazioni del refrigerante

Per tutte le linee guida, le istruzioni e le specifiche relative all'installa-
zione delle tubazioni del refrigerante tra l'unità interna e quella
esterna, consultare il manuale d'installazione dell'unità esterna.
Vengono forniti 4 tubi refrigeranti insieme all'unità in modo da
effettuare i collegamenti per il refrigerante all'interno dell'unità. Fare
riferimento alle istruzioni riportate sul pannello superiore dell'unità.
In caso di collegamento laterale destro, sono necessari
soltanto 2 tubi.
In caso di collegamento laterale sinistro, sono necessari
4 tubi.
Non saldare i collegamenti dei tubi all'interno dell'unità.
75 mm
150 mm
RKHBRD011~016AAV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW55786-1
isolante del panello superiore
B
B
2x

Indicazioni sugli attacchi svasati

I dadi svasati non devono essere riutilizzati. Utilizzarne di nuovi
onde evitare perdite.
Utilizzare un tagliatubi ed uno strumento per svasature adeguati
al tipo di refrigerante impiegato.
Usare unicamente i dadi svasati temprati consegnati con l'unità.
L'uso di dadi svasati diversi può causare la perdita del
refrigerante.
Fare riferimento alla tabella con le dimensioni delle svasature e
le coppie di serraggio (un serraggio troppo elevato può produrre
la spaccatura della svasatura).
Dimensioni
delle
tubazioni Coppia di
(mm) serraggio (N•m)
Ø9,5 33~39
Ø15,9 63~75
Prima di inserire il dado svasato, lubrificare la superficie interna
della filettatura con olio eterico o esterico, quindi avvitarlo a
mano per 3 o 4 giri prima di serrarlo definitivamente.
Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, usare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado svasato.
4 2 1
2
3
1
4
3
Non consigliato ma solo in caso di emergenza.
Nel caso fosse necessario collegare la tubazione con una
chiave torsiometrica, attenersi
installazione:
Serrare il dado svasato con una chiave inglese fino al punto
in cui la coppia di serraggio aumenta improvvisamente.
Da quella posizione, stringere ulteriormente il dado svasato
con un angolo simile a quello elencato di seguito:
Dimensioni
delle
tubazioni Ulteriore angolo di
(mm) serraggio (gradi)
Ø9,5 60~90
Ø15,9 30~60
Dimensioni della Sagoma della
svasatura A (mm) svasatura (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Unione della tubazione
Chiave fissa
Dado svasato
Chiave torsiometrica
al seguente metodo
Lunghezza del braccio
della chiave
raccomandata (mm)
±200
±300
Manuale d'installazione
di
10
