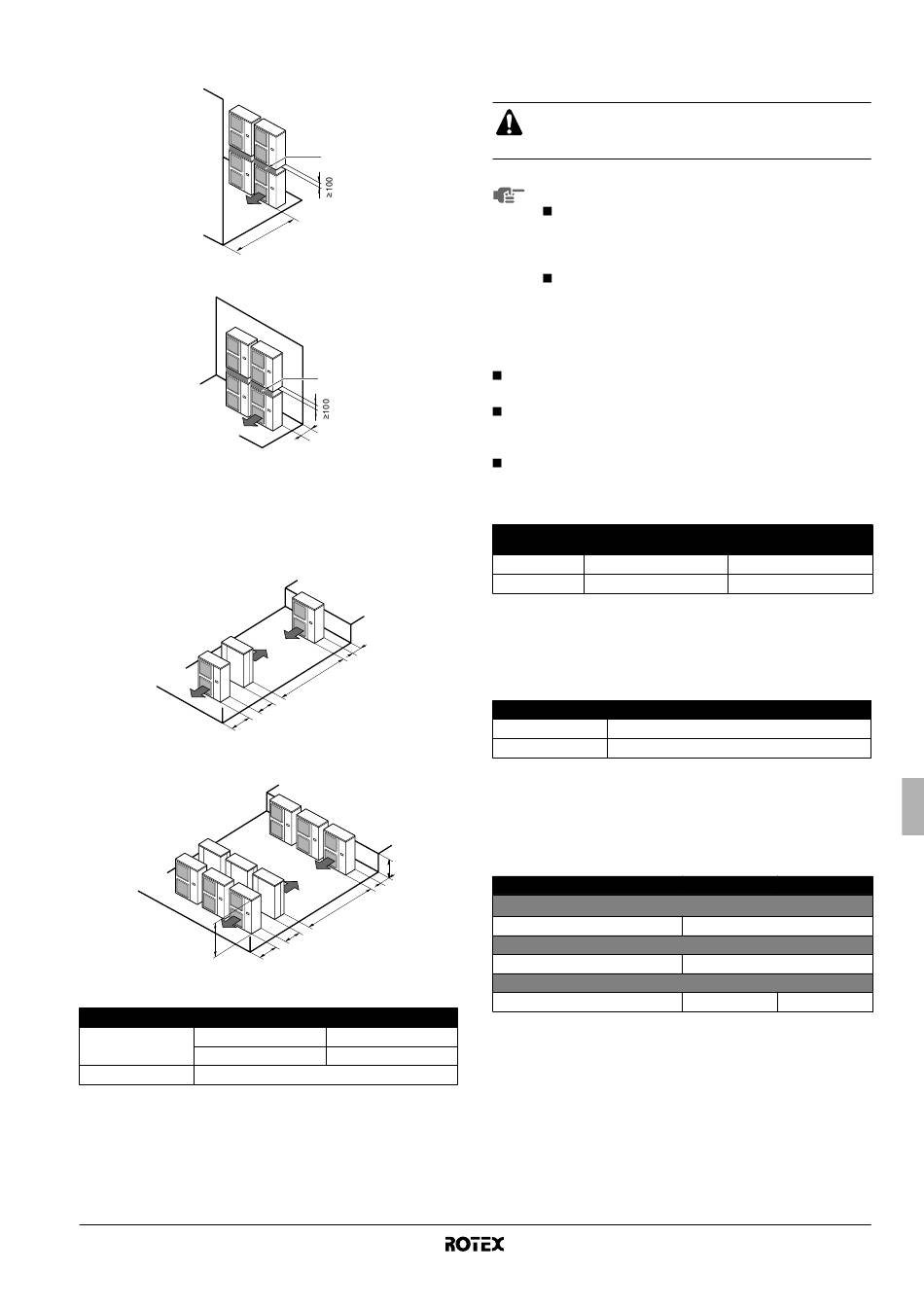

(B) In caso di installazioni a quote diverse
1. In caso di presenza di ostacoli di fronte al lato di uscita.
2. In caso di presenza di ostacoli di fronte al lato di entrata dell'aria.
Non installare più di due sezioni sovrapposte.
Sono necessari circa 100 mm di lunghezza per distendere il tubo di
scarico dell'unità esterna. Sigillare la parte A in modo da non
bypassare l'aria in uscita.
(C) In caso di installazione a file multiple (in caso di uso su tetto, ecc.)
1. In caso di installazione di un'unità per fila.
≥1000
2. In caso di installazione di molte unità (2 o più unità) in collegamento
laterale per fila.
H
I rapporti fra le dimensioni di H, A, e L vengono mostrati nella tabella
sottostante.
L
0<L≤1/2H
L≤H
1/2H<L
H<L Installazione impossibile
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unità esterna per pompe di calore aria-acqua
4PW50202-1
A
≥1000
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
A
250
300
G
RANDEZZA DEL TUBO DEL REFRIGERANTE
E LUNGHEZZA POSSIBILE
Tutti i collegamenti frigoriferi devono essere eseguiti da un
frigorista qualificato ed essere conformi alle normative
locali e nazionali vigenti.
Per i tecnici addetti alla posa delle tubazioni:
Assicurarsi di aprire la valvola di intercettazione dopo
aver installato e svuotato l'impianto. (Il funzionamento
del sistema con la valvola chiusa può provocare la
rottura del compressore).
È proibito scaricare il refrigerante nell'atmosfera.
Raccogliere il refrigerante nel rispetto della normativa
sulla raccolta e lo smaltimento del freon.

Scelta dei materiali delle tubazioni

Materiale da costruzione: rame per refrigerazione senza
saldatura, disossidato con acido fosforico.
Grado di tempra: utilizzare una tubatura con un grado di tempra
in funzione al diametro del tubo come elencato di seguito nella
tabella.
Lo spessore delle tubazioni usate per le linee frigorifere deve
essere conforme alle normative localmente vigenti. Lo spessore
minimo del tubo per la linea di R410A deve essere in conformità
con la tabella di seguito riportata.
Grado di tempra del
Ø tubo materiale di tubatura
9,5 O
15,9 O
O=Temprato

Dimensioni della linea del refrigerante

Le linee tra l'unità esterna e l'unità interna devono avere le stesse
dimensioni degli allacciamenti esterni.
Dimensioni della linea del refrigerante (mm)
Tubo del gas
Conduttura del liquido

Lunghezza tubi e dislivello consentiti

Consultare la tabella sotto riportata relativa alle lunghezze e alle
altezze. Vedere la figura 2. Si suppone che la linea più lunga nella
figura corrisponda alla lunghezza reale della linea e che l'unità più
alta nella figura corrisponda all'altezza reale dell'unità.
Lunghezza tubi consentita
Lunghezza tubi consentita
Lunghezza massima del-tubo ad una via
L
Altezza massima tra unità interna ed esterna
H
Lunghezza senza carico
L
(a) Le cifre fra parentesi indicano la lunghezza equivalente.
Spessore minimo t (mm)
0,80
1,00
Ø15,9
Ø9,5
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
Manuale d'installazione
