NOTA Durante il riempimento potrebbe non essere
possibile rimuovere tutta l'aria dal sistema. L'aria
rimanente sarà rimossa dalle valvole di spurgo
dell'aria automatiche durante le prime ore di
funzionamento del sistema. In seguito potrebbe
essere necessario rabboccare l'acqua.
La pressione dell'acqua indicata sul manometro
dipende dalla temperatura dell'acqua (ad una
temperatura dell'acqua superiore corrisponde una
maggiore pressione).
Tuttavia, la pressione dell'acqua deve essere
sempre superiore a 0,3 bar per evitare l'ingresso
di aria nel circuito.
L'unità è in grado di smaltire l'acqua in eccesso
tramite la valvola di sicurezza.
La qualità dell'acqua deve rispettare la normativa
EN 98/83 CE.

Isolamento delle tubazioni

Tutte le tubazioni del circuito idraulico devono essere isolate in modo
da prevenire la formazione di condensa durante il raffreddamento e
la riduzione della capacità
riscaldamento.
Se la temperatura è superiore a 30°C e l'umidità relativa è superiore
all'80%, lo spessore dei materiali isolanti dovrebbe essere di almeno
20 mm per evitare la formazione di condensa sulla superficie
dell'isolamento.

Collegamenti da effettuarsi in loco

AVVERTENZA
In conformità alle normative locali e nazionali vigenti
in materia, i cavi fissi devono essere dotati di un
interruttore generale o comunque di altri dispositivi
per lo scollegamento che dispongono della separa-
zione dei contatti in tutti i poli.
Prima di effettuare qualunque collegamento elettrico
è indispensabile togliere l'alimentazione.
L'installazione dei componenti elettrici e i collega-
menti in loco devono essere effettuati da un elettri-
cista abilitato e in conformità con le normative
europee e nazionali vigenti in materia.
I collegamenti in loco devono inoltre essere eseguiti in
conformità alle indicazioni riportate sullo schema
elettrico e alle istruzioni di seguito precisate.
Accertarsi che
dedicata. Non alimentare l'apparecchio attraverso una
linea alla quale sono collegate anche altre utenze.
Accertarsi di installare un collegamento a terra. Non
collegare l'unità a tubi accessori, ad assorbitori di
sovratensione o ad una messa a terra del telefono.
Una messa a terra incompleta può provocare
folgorazioni elettriche.
Assicurarsi di installare un interruttore di dispersione
a terra (30 mA). La mancata osservanza di tale norma
può provocare folgorazioni elettriche.
RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
sia di raffreddamento che
venga usata un'alimentazione

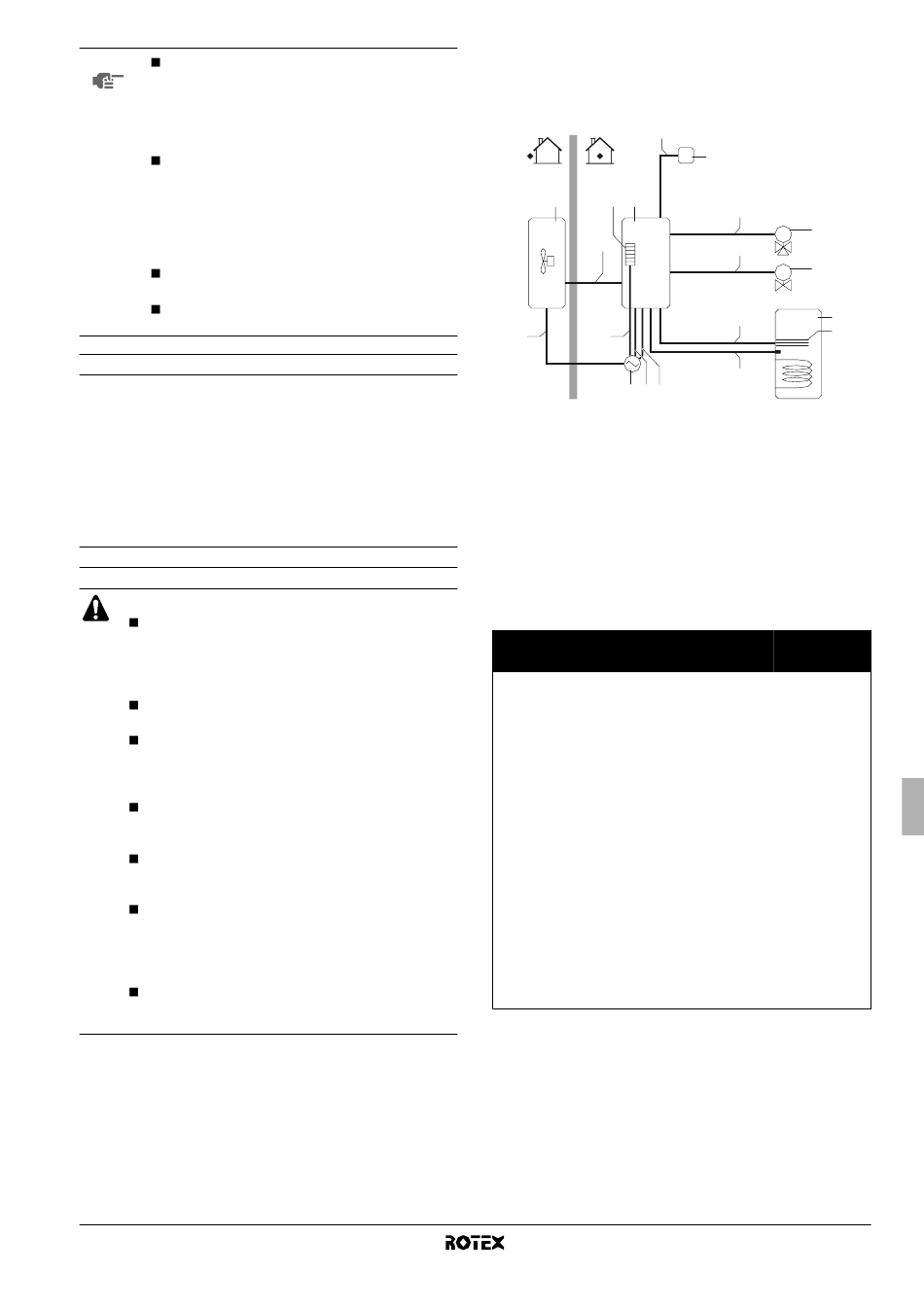

Panoramica
L'illustrazione sotto fornisce una panoramica dei collegamenti
elettrici sul posto tra svariate parti dell'installazione. Vedere anche
"Esempi di applicazioni tipiche" a pagina 3.
B C
2
1 3
A Singola alimentazione
di
dell'unità esterna, del
riscaldatore di riserva e
del surriscaldatore
B Unità esterna
C Riscaldatore di riserva
D Unità interna
E Termostato ambiente
(non di fornitura,
opzionale)
Numero Descrizione
1 Cavo di alimentazione per
l'unità esterna
2 Cavo di alimentazione e di
comunicazione dell'unità
interna
3 Cavo di alimentazione del
riscaldatore di riserva
4 Cavo del termostato ambiente
5 Cavo di comando della valvola
a 3 vie
6 Cavo di comando della valvola
a 2 vie
7 Cavo di alimentazione e di
protezione termica del
surriscaldatore
8 Cavo del termistore
9 Cavo di alimentazione del
surriscaldatore
10 Cavo dell'alimentazione a
tariffa kWh ridotta (contatto
pulito)
(a) Vedere la targhetta informativa sull'unità esterna
(b) Sezione del cavo 2,5 mm
(c) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore di
riserva" a pagina 14.
(d) Sezione minima del cavo 0,75 mm
(e) Il termistore e il filo di collegamento (12 m) vengono consegnati insieme al
serbatoio dell'acqua calda per usi domestici.
4
T
E
D
5
M
6
M
7
8
A 10 9
F Valvola a 3 vie per il
serbatoio dell'acqua
calda per usi domestici
(non di fornitura,
opzionale)
G Valvola a 2 vie per la
modalità di raffredda-
mento (non di fornitura,
opzionale)
H Serbatoio dell'acqua
calda per usi domestici
(opzionale)
I Surriscaldatore
(opzionale)
Numero Massimo
richiesto di assorbimento in
conduttori funzionamento
2+GND
3+GND
2+GND o
3+GND
3 o 4
100 mA
2+GND
100 mA
2+GND
100 mA
4+GND
2
2+GND
2
100 mA
2
2
Manuale d'installazione
F
G
H
I
(a)
(b)
(c)
(d)
(d)
(d)
(b)
(e)
13 A
(d)
12
