Installazione
■
Per quanto riguarda l'installazione dell'unità interna, consultare il
manuale di installazione dell'unità interna.
■
Per l'elenco completo delle specifiche tecniche ed elettriche,
fare riferimento al manuale tecnico.
■
Non utilizzare l'unità con il termistore del tubo di scarico (R2T), il
termistore del tubo di aspirazione (R3T) e i sensori di pressione
(S1NPH, S1NPL) rimossi. Tale operazione potrebbe bruciare il
compressore.
■
Quando si collegano/scollegano le piastre esterne (frontali), per
evitare errori occorre controllare sempre il nome del modello e il
numero di serie.
■
Alla chiusura dei pannelli di servizio, accertarsi che la torsione
non superi 4,1 N•m.
5. G
RANDEZZA DEL TUBO DEL REFRIGERANTE
E LUNGHEZZA POSSIBILE
■
Le tubazioni e le altre parti sottoposte a pressione
devono essere conformi alle vigenti normative
nazionali e internazionali e devono essere idonee al
refrigerante. Utilizzare rame per refrigerazione senza
saldatura, disossidato con acido fosforico.
■
L'installazione deve essere eseguita da un tecnico
della refrigerazione qualificato; la scelta dei materiali
e l'installazione dovranno essere conformi alle vigenti
normative nazionali e internazionali. In Europa, la
norma standard cui attenersi è la EN378.
Per i tecnici addetti alla posa delle tubazioni:
■
Assicurarsi di aprire la valvola di chiusura dopo aver
installato e svuotato l'impianto. (Il funzionamento del
sistema con la valvola chiusa può provocare la rottura
del compressore.)
■
È vietato rilasciare il refrigerante nell'atmosfera.
Raccogliere il refrigerante nel rispetto della normativa
sulla raccolta e lo smaltimento del freon.

5.1. Scelta dei materiali delle tubazioni

■
Le sostanze estranee all'interno del circuito (ivi compresi gli oli
usati durante la produzione) devono essere ≤30 mg/10 m.
■
Materiale da costruzione: rame per refrigerazione senza
saldatura, disossidato con acido fosforico.
■
Grado di tempra: utilizzare una tubatura con un grado di tempra
in funzione al diametro del tubo come elencato di seguito nella
tabella.
■
Lo spessore delle tubazioni usate per le linee frigorifere deve
essere conforme alle normative localmente vigenti. Lo spessore
minimo del tubo per la linea di R410A deve essere in conformità
con la tabella di seguito riportata.
Dimensioni dei Grado di tempra del
tubi (mm) materiale di tubatura
Ø9,5
Ø15,9
O = Temprato
■
Se le dimensioni richieste dei tubi (dimensioni in pollici) non
sono indicate, è consentito utilizzare altri diametri (dimensioni in
mm), tenendo presente quanto segue:
■ selezionare la dimensione del tubo più adatta rispetto a
quella richiesta.
■ utilizzare adattatori idonei per passare da tubi in pollici a tubi
in mm (non inclusi nella fornitura).
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1B
Spessore minimo
(mm)
O 0,80
O 1,00

5.2. Dimensioni della linea del refrigerante

Le linee tra l'unità esterna e l'unità interna devono avere le stesse
dimensioni degli allacciamenti esterni.
Dimensioni della linea del refrigerante (mm)
Tubo del gas
Conduttura del liquido

5.3. Lunghezza tubi e dislivello consentiti

Consultare la tabella sotto riportata relativa alle lunghezze e alle
altezze. Vedere la figura 1. Si suppone che la linea più lunga nella
figura corrisponda alla lunghezza reale della linea e che l'unità più
alta nella figura corrisponda all'altezza reale dell'unità.
Lunghezza dei tubi consentita (m)
Lunghezza massima del-tubo ad una via
Altezza massima tra unità interna ed esterna
Lunghezza senza carico
(a) Le cifre fra parentesi indicano la lunghezza equivalente.

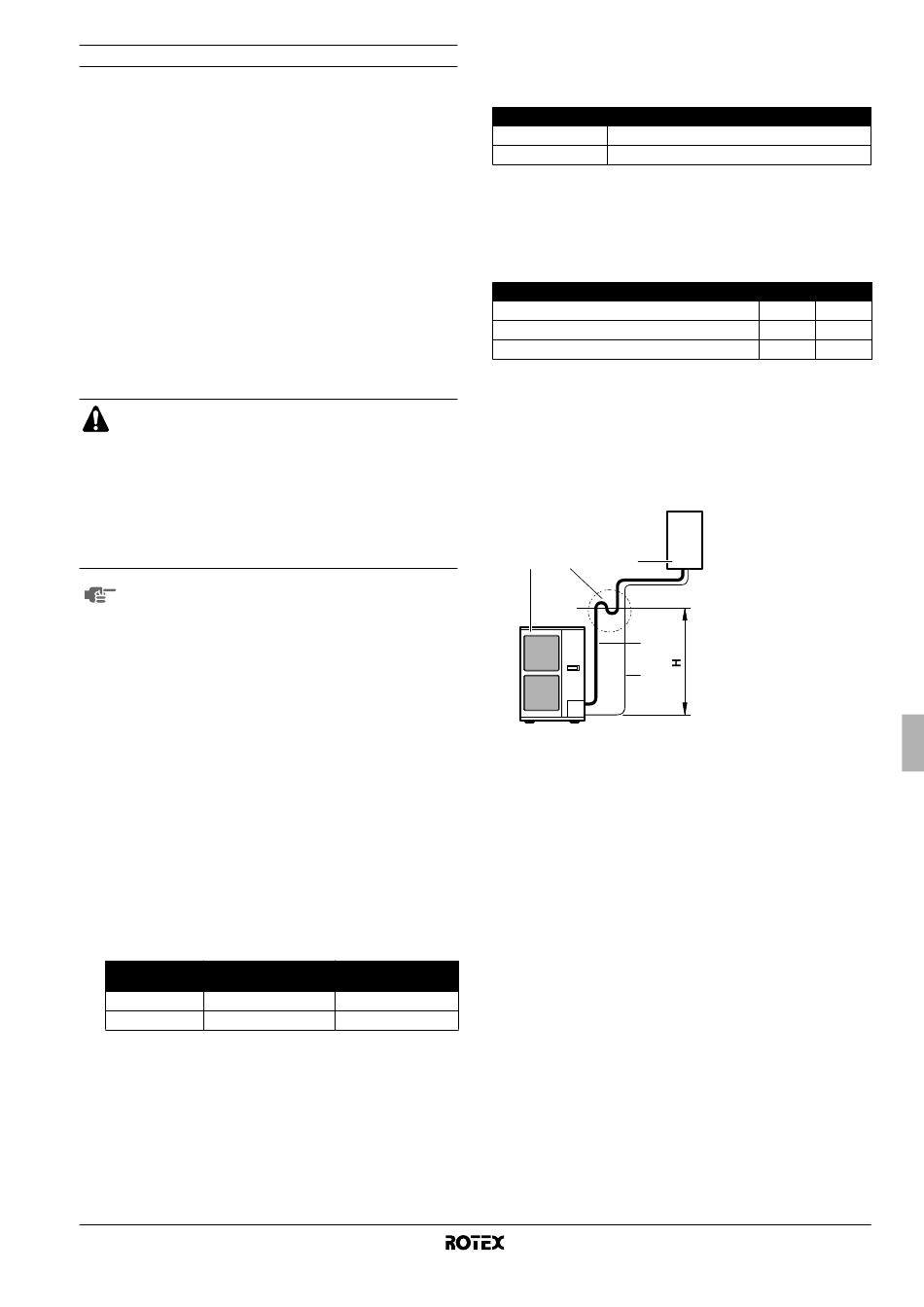

5.4. Indicazioni sull'uso del separatore dell'olio

Poiché esiste il rischio che l'olio contenuto nel tubo di salita torni
indietro nel compressore durante
compressione del liquido oppure casi di deterioramento dell'olio di
ritorno, è necessario predisporre un separatore in una posizione
adeguata del tubo di salita del gas.
A E B
C
D
Non è necessario montare un separatore se l'unità esterna è
installata in una posizione più alta di quella interna.
Ø 15,9
Ø 9,5
(a)
L 50 (95)
H 30
≤10
L
l'arresto e provochi la
A Unità esterna
B Unità interna
C Tubo del gas
D Tubo del liquido
E Separatore olio
H Installare un
separatore a ogni
dislivello di 10 m.
Manuale d'installazione
