Ispezione, trattamento ed eliminazione dell'imballaggio
dell'unità
■
L'unità interna è imballata una scatola di cartone fissata con
delle reggette su un pallet di legno.
■
Al momento della consegna, l'apparecchio deve essere
obbligatoriamente ispezionato con attenzione ed ogni danno
rilevato deve essere immediatamente notificato per iscritto al
vettore.
■
Accertarsi che siano inclusi tutti gli accessori dell'unità interna
(vedere "Accessori" a pagina 2).
■
Per evitare danni durante
nell'imballaggio originale il più vicino possibile al luogo
d'installazione.
■

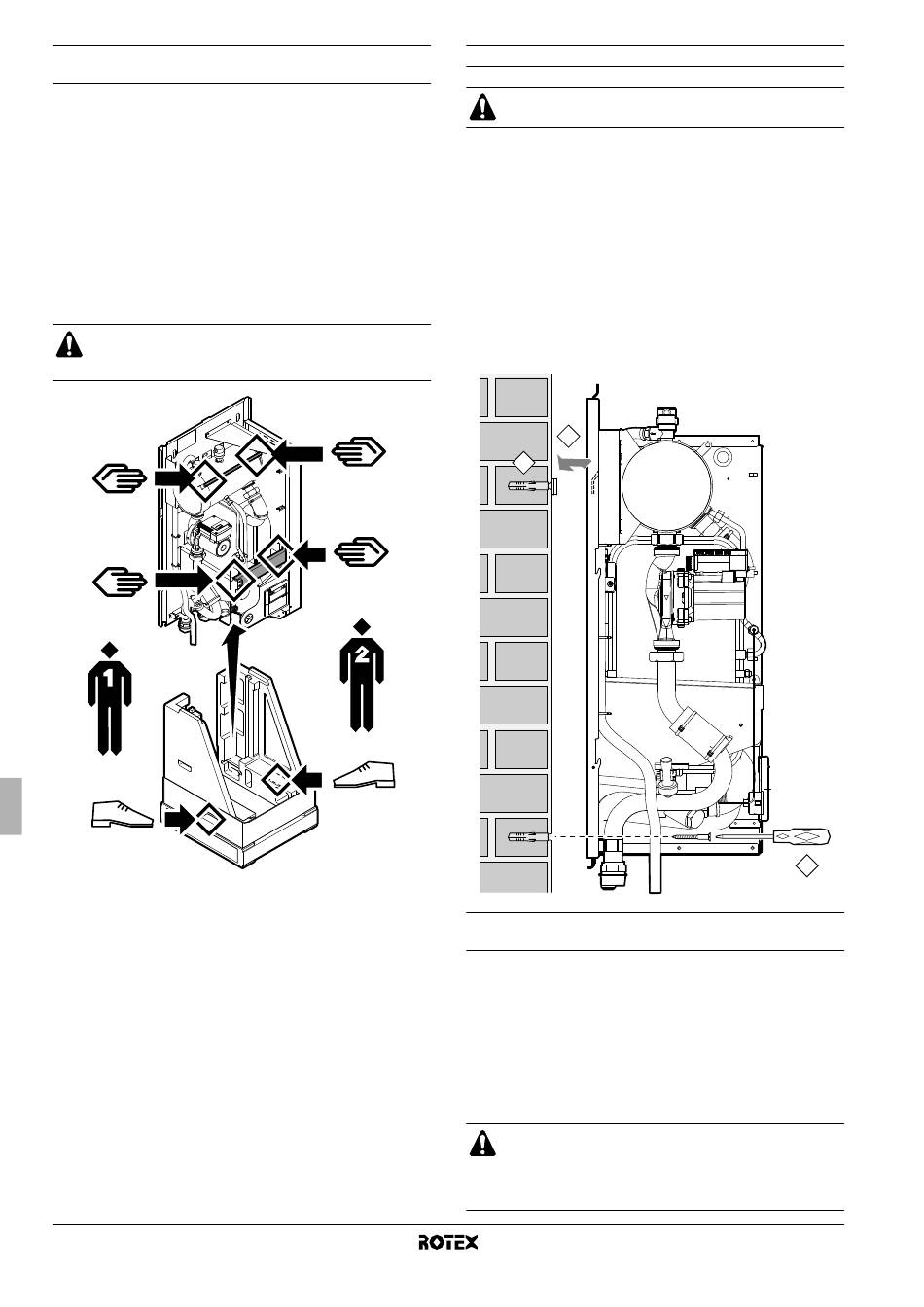

L'unità interna pesa circa 55 kg e deve essere sollevata da due
persone utilizzando le due barre di sollevamento previste.
Non afferrare il quadro elettrico o le tubazioni per sollevare
l'unità. Sono disponibili due barre di sollevamento per
l'unità.
Manuale d'installazione
9
il trasporto, portare l'unità
Montaggio dell'unità interna
L'unità interna pesa circa 55 kg. L'installazione richiede
l'intervento di due persone.
1 Fissare la staffa di montaggio alla parete utilizzando le viti e i
tappi appropriati.
Assicurarsi che la staffa di montaggio a parete sia perfettamente
livellata. Quando l'unità non è montata in piano, è possibile che
rimanga dell'aria nel circuito idraulico, provocando problemi di
funzionamento dell'unità.
Prestare particolare attenzione a tale requisito quando si installa
il modello RKHBX per impedire lo straripamento della bacinella
di drenaggio.
2 Appendere l'unità interna sulla staffa di montaggio a parete.
3 Fissare l'unità interna dal lato inferiore utilizzando le viti e i tappi
appropriati. Per questo scopo, l'unità è dotata di 2 fori ai bordi
esterni del lato inferiore del telaio.
2
1
Installazione del kit della bacinella di drenaggio
EKHBDP (solo per i modelli RKHBX)
Per i modelli di riscaldamento/raffreddamento, è necessario installare
il kit della bacinella di drenaggio (vedere "Accessori" a pagina 2).
Durante il raffreddamento, il vapore acqueo (umidità) nell'aria
potrebbe condensarsi divenendo liquido e raccogliersi sulle tubazioni
fredde del refrigerante e dell'acqua. L'acqua viene raccolta nel
raccoglitore di condensa, il quale deve essere obbligatoriamente
collegato a uno scarico.
Per le istruzioni di installazione, vedere il foglio di istruzioni in
dotazione con il kit della bacinella di drenaggio.
Assicurarsi di posizionare l'estremità del tubo flessibile
della valvola di sicurezza nel raccoglitore di condensa.
Diversamente, è possibile che l'acqua entri in contatto con
i componenti elettrici, dando luogo a scosse elettriche o
cortocircuiti dell'impianto elettrico.
Unità interna per sistema a pompe di calore aria-acqua
3
RKHBH/X016AB
4PW50205-1A
