6.5. Installazione del kit della bacinella di drenaggio
EKHBDP (solo per i modelli RKHBX)
Per i modelli di riscaldamento/raffreddamento, è necessario installare
il kit della bacinella di drenaggio (vedere "4. Accessori" a pagina 10).
Durante il raffreddamento, il vapore acqueo (umidità) nell'aria
potrebbe condensarsi divenendo liquido e raccogliersi sulle tubazioni
fredde del refrigerante e dell'acqua. L'acqua viene raccolta nel
raccoglitore di condensa, il quale deve essere obbligatoriamente
collegato a uno scarico.
Per le istruzioni di installazione, vedere il foglio di istruzioni in
dotazione con il kit della bacinella di drenaggio.
ATTENZIONE
Assicurarsi di posizionare l'estremità del tubo flessibile
della valvola di sicurezza nel raccoglitore di condensa.
Diversamente, è possibile che l'acqua entri in contatto con
i componenti elettrici, dando luogo a scosse elettriche
o cortocircuiti dell'impianto elettrico.

6.6. Tubi del refrigerante

Per tutte le linee guida, le istruzioni e le specifiche relative ai tubi del
refrigerante tra l'unità interna e quella esterna, consultare il manuale
di installazione dell'unità esterna.
La posizione del tubo del gas e del tubo del liquido sull'unità interna
è illustrata in "5.2. Componenti principali" a pagina 11.
Specifiche delle tubature
del refrigerante Unità interna
Collegamento del tubo
15,9 mm (5/8 pollici)
del gas
Collegamento del tubo
6,4 mm (1/4 pollici)
del liquido
ATTENZIONE
Quando si collegano le tubature del refrigerante, utilizzare
sempre due chiavi/chiavi inglesi per stringere o allentare
i dadi! In caso contrario si potrebbero danneggiare
i collegamenti delle tubature e si potrebbero verificare delle
perdite.

6.7. Tubi dell'acqua

Controllo del circuito idraulico

Le unità sono dotate di un attacco d'ingresso e di un attacco d'uscita
dell'acqua per il collegamento con il circuito idraulico. Questo circuito
deve essere fornito da un installatore ed essere conforme alla
legislazione applicabile.
AVVISO
L'unità deve essere utilizzata unicamente in un circuito
idraulico chiuso. L'applicazione in un circuito idraulico
aperto può causare una corrosione eccessiva della
tubazione dell'acqua.
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010

6.8. Precauzioni generali relative al circuito idraulico

Prima di continuare l'installazione dell'unità, occorre controllare
i seguenti punti:
■
La pressione massima dell'acqua è 4 bar.
■
La temperatura massima dell'acqua durante il riscaldamento
ambiente è di 65°C
e di 75°C durante il funzionamento del riscaldamento dell'acqua
calda per usi domestici (impostazione del dispositivo di
sicurezza). Assicurarsi che le tubazioni installate e i relativi
accessori

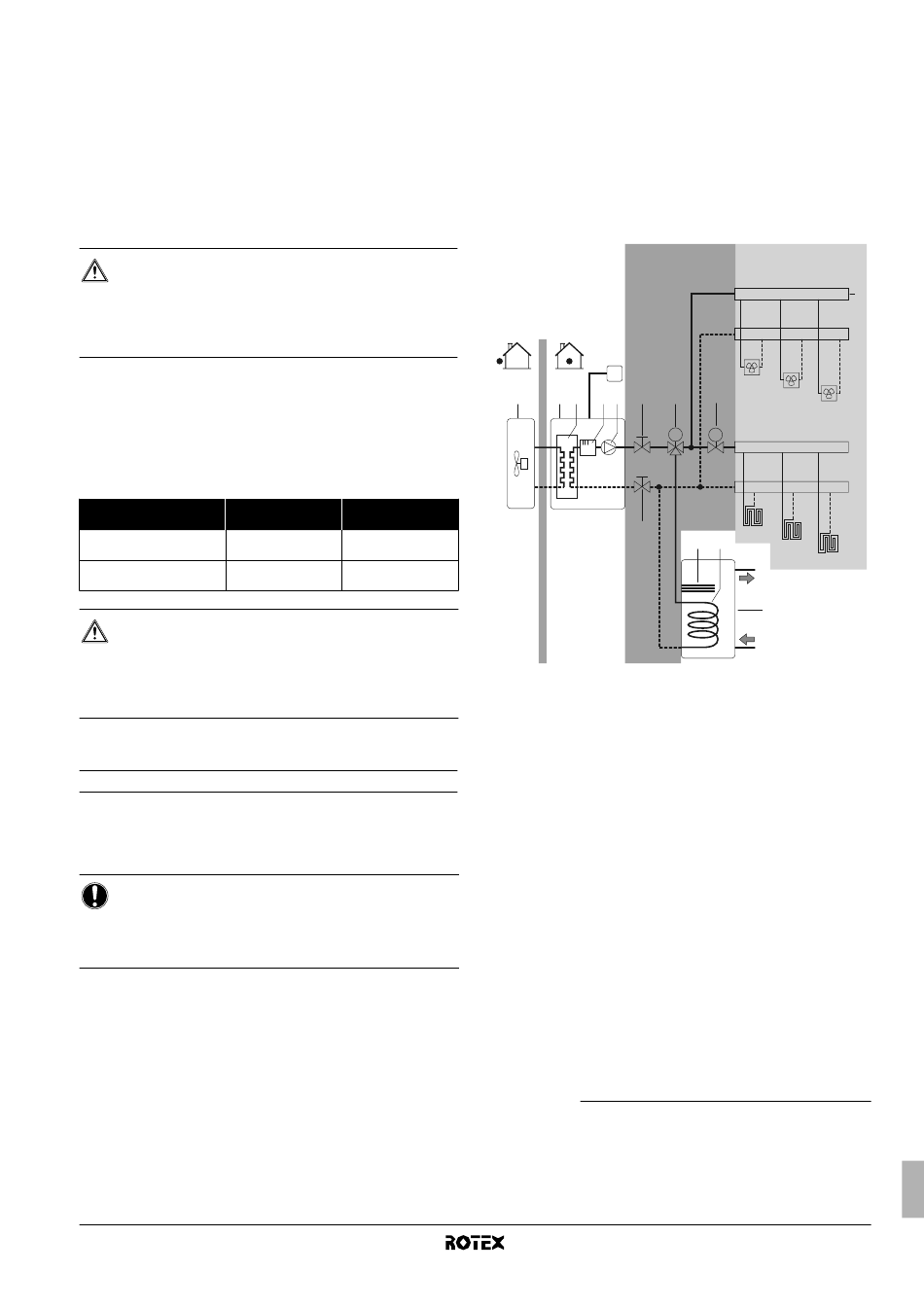

temperature indicate nella figura sotto.
1
Unità esterna
15,9 mm (5/8 pollici)
6,4 mm (1/4 pollici)
■
Predisporre protezioni adeguate nel circuito idraulico per
assicurarsi che la pressione dell'acqua non superi mai la
pressione di lavoro massima consentita (4 bar).
■
Con l'unità siano state fornite due valvole di intercettazione. Per
facilitare le operazioni di assistenza e manutenzione, installarne
una all'ingresso e una all'uscita dell'acqua dell'unità interna.
Annotare la posizione delle valvole di chiusura. L'orientamento
delle valvole di drenaggio e di alimentazione integrate
è importante per la manutenzione. Vedere il paragrafo figura 3.
(1) Assicurarsi che siano attive o selezionate le impostazioni in loco corrette
(2) Per il serbatoio senza surriscaldatore elettrico (RKHTS), il riscaldatore di
(3) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(1)
(impostazione del dispositivo di sicurezza)
(valvole, raccordi,...)
75°C 75°C
(RKHTS) (RKHTS)
65°C 65°C
(RKHW*) (RKHW*)
T
2 3 4 5 6 7
M M
6
11 12
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
(2)
4 Riscaldatore di riserva
5 Pompa
6 Valvola di chiusura
7 Valvola a 3 vie motorizzata (da reperire in loco)
8 Valvola a 2 vie motorizzata (da reperire in loco)
9 Collettore (da reperire in loco)
10 Serbatoio dell'acqua calda per usi domestici (opzionale)
(3)
11 Surriscaldatore
12 Serpentina dello scambiatore di calore
FCU1...3 Ventilconvettore (opzionale)
FHL1...3 Anello di riscaldamento a pavimento
T Termostato ambiente (opzionale)
in base al tipo di serbatoio applicabile. Per ulteriori informazioni, vedere le
impostazioni in loco in "[4] Funzionamento del riscaldatore di riserva/
surriscaldatore e temperatura di disattivazione riscaldamento ambiente" a
pagina 29.
riserva verrà utilizzato nella modalità di riscaldamento dell'acqua per usi
domestici.
(RKHW*).
possano sopportare le
65°C 65°C
9
FCU1
8
FCU2
FCU3
FHL1
FHL2
FHL3
10
Manuale d'installazione
