Zweiter Fernregler (Option)
Optional kann ein zweiter Fernregler, der RKRUAHTA Remote
Controller (mit Raumthermostatfunktion), an die Inneneinheit
angeschlossen werden. Damit ist die Möglichkeit gegeben, den
Standard-Fernregler in der Nähe der Einheit zu installieren (für
Service-Zwecke), und den anderen Fernregler an einem anderen
Platz (z.B. im Wohnzimmer) zu platzieren, so dass von dort die
Anlage bedient werden kann.
Weitere Einzelheiten dazu siehe Kapitel "Fernregler installieren" auf
Seite 15.
Raumthermostat (Option)
Optional kann an die Inneneinheit ein RKRTR oder RKRTW
Raumthermostat angeschlossen werden.
Weiterer Einzelheiten dazu siehe die Installationsanleitung zum
Raumthermostat.
Ist diese Option installiert, ist es nicht möglich, die
Thermostatfunktion des Fernreglers zu benutzen.
Digitale E/A-Platine (Option)
Optional kann die Platine EKRP1HBA mit digitalem Ein- und
Ausgang in der Inneneinheit installiert werden. Dann kann das
System von einem entfernten Standort aus überwacht werden. Die
Adresskarte bietet 3 spannungsfreie Kontakte.
Siehe dazu die Betriebsanleitung der Inneneinheit und die
Installationsanleitung der digitalen E/A-Platine.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie entnehmen,
wie die Platine an die Einheit angeschlossen wird.
Platine zur Anforderungsverarbeitung (Option)
Optional kann eine RKRP1AHTA Platine zur Anforderungs-
verarbeitung an die Inneneinheit angeschlossen werden. Diese
Platine ist notwendig, wenn das optionale Rotex Raumthermostat
RKRTR oder RKRTW installiert ist oder wenn eine Steuerung auf
Grundlage von Mehrfach-Sollwerten verwendet wird. Dann erfolgt
über diese Platine die Kommunikation mit der Inneneinheit.
Weiterer Einzelheiten dazu siehe die Installationsanleitung der
Platine zur Anforderungsverarbeitung.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie entnehmen,
wie die Platine an die Einheit angeschlossen wird.

Inhalt dieser Anleitung

Diese Installationsanleitung beschreibt, wie die Modelle der
RKHBRD Inneneinheiten transportiert, installiert und angeschlossen
werden.
HINWEIS Wie die RRRQ Außen-Wärmepumpe installiert wird,
wird in der Installationsanleitung der Außeneinheit
beschrieben.
Die Bedienung der Inneneinheit wird in der Betriebs-
anleitung der Inneneinheit beschrieben.

Modellkennung

Inneneinheit
RK HBR D 016 AA
Angabe der Heizleistung (kW)
Kältemitteltyp: R134a
Wasserkasten - nur Hochtemperatur-Heizung
Rotex Kit
(a) Genaue Werte siehe Kapitel "Gerätespezifikationen" auf Seite 37.
RKHBRD011~016AAV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW55786-1
V1
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Baureihe
(a)

Typische Installationsbeispiele

Die in den folgenden Beispiele gezeigten Einsatz- und Installations-
möglichkeiten dienen nur zu Illustrationszwecken.

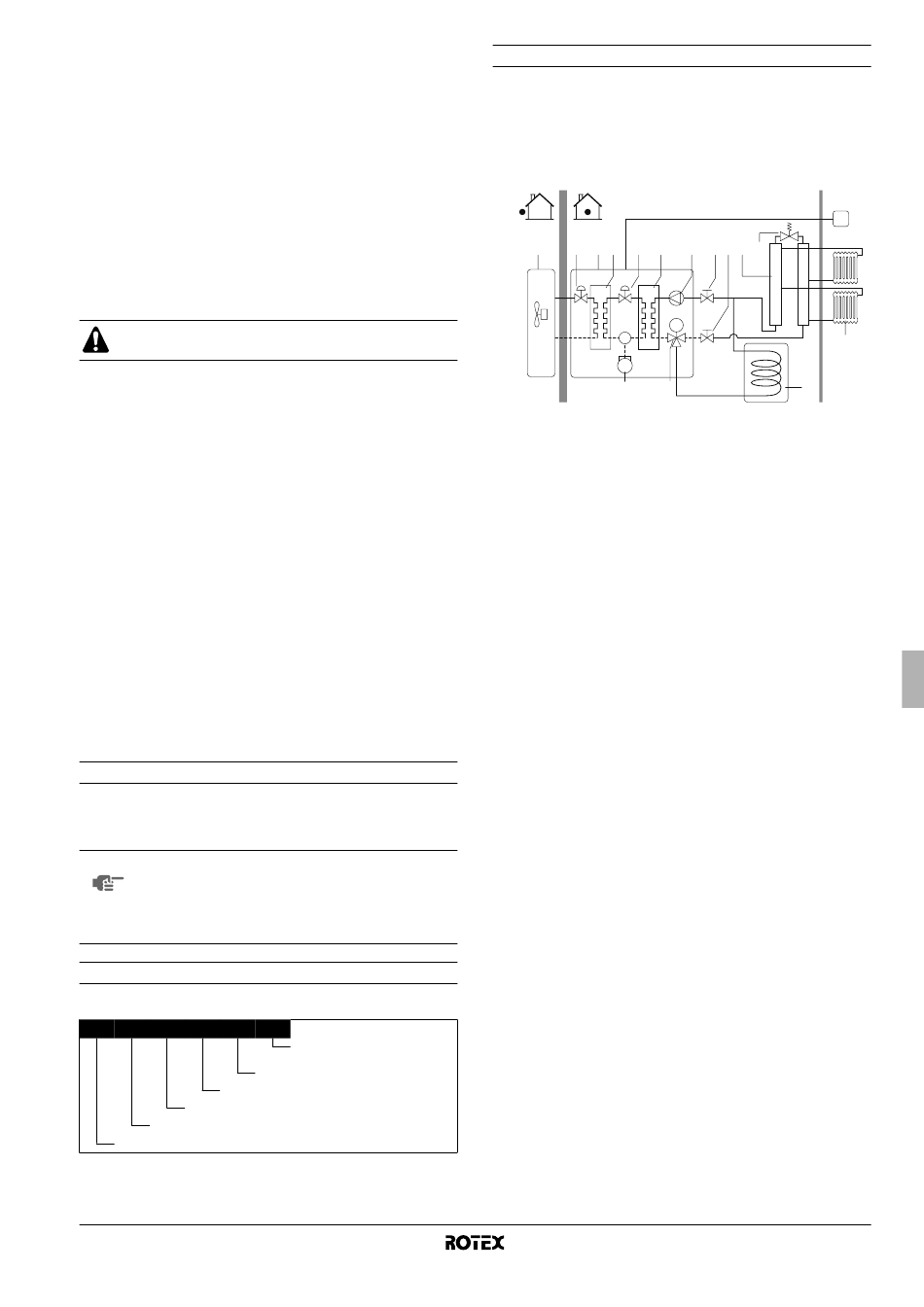

Installationsbeispiel 1

Raumheizung und Warmwasserbereitung (Brauchwasser) gesteuert
mit einem einzigen Fernregler, der im Wohnzimmer installiert ist.
1 12 2 3 12 4
5
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-Wärmetauscher
4 Wasser-Wärmetauscher
5 Verdichter
6 Pumpe
7 Absperrventil
8 Motorisiertes 3-Wege-
Ventil (optional)
9 Brauchwassertank (Option)
Der Fernregler reguliert die Inneneinheit so, dass diese auf möglichst
ökonomische Weise arbeitet, um den Heizbedarf für die Beheizung
der Räume abzudecken. Das geschieht so, dass ein häufiges Ein-
und Ausschalten der Einheit vermieden wird und dass in den
beheizten Räumen die Temperaturschwankungen möglichst gering
gehalten werden. Dieser Fernregler verfügt auch über eine
intelligente Logikfunktion, die dafür sorgt, dass bei gleichzeitiger
Anforderung von Raumheizungsbetrieb und Warmwasserbereitung
diese Funktionen optimal koordiniert werden (z.B. wenn während der
Aufheizung des Brauchwassers die Raumtemperatur um mehr als
3°C abfällt, schaltet das Gerät automatisch um auf Raumheizungs-
betrieb). In der Nähe der Einheit ist kein Fernregler. Bei Service- oder
Wartungsarbeiten kann vom Service-Personal ein zusätzlicher
Fernregler angeschlossen werden.
A B
C1
6 7 7 10 13
M
11
8 9
10 Kollektor (bauseitig)
11 Radiator (bauseitig)
12 Elektronisches
Expansionsventil
13 Bypass-Ventil (bauseitig)
C1 Fernregler
A Installationsort
B Wohnzimmer
