WARNUNG

Da der maximale Arbeitsdruck für das Modell RRLQ
4,17 MPa bzw. 41,7 bar beträgt, sind Rohrleitungen mit
einer höheren Wandstärke erforderlich. Siehe Abschnitt
"8.1. Auswahl der Rohrleitungsmaterialien" auf Seite 10.

3.1. Inhalt dieser Anleitung

Diese Anleitung beschreibt, wie Einheiten des Typs RRLQ
transportiert, installiert und angeschlossen werden. Diese Anleitung
dient einer angemessenen Wartung der Einheit und bietet
Hilfestellung, sollten Probleme an der Einheit auftreten.
3.2. Vorsichtsmaßnahmen im Umgang mit dem
Kältemittel R410A
■
Das Kältemittel erfordert
Vorsichtsmaßnahmen, um die Sauberkeit, Trockenheit und
Dichtheit des Systems zu gewährleisten.
- Sauberkeit und Trockenheit
Achten Sie darauf, dass keine fremden Substanzen (einschließlich
Mineralöle oder Feuchtigkeit) in das System gelangen.
- Dichtigkeit
Lesen Sie den Abschnitt "9. Vorsichtsmaßnahmen in Bezug auf
Kältemittel-Rohrleitungen" auf Seite 11 sorgfältig durch und
befolgen Sie streng die aufgeführten Verfahren.
■
Da es sich bei R410A um ein gemischtes Kältemittel handelt, muss
das erforderliche zusätzliche Kältemittel in flüssigem Zustand
eingefüllt werden. (Wenn sich das Kältemittel in einem gasförmigen
Zustand befindet, ändert sich seine Zusammensetzung, wodurch es
zu Fehlfunktionen des Systems kommen kann.)
■
Bei der angeschlossenen Inneneinheit muss es sich um die
Einheit RKHBH/X016 handeln, die ausschließlich für das
Kältemittel R410A konzipiert ist.

3.3. Installation

■
Ziehen Sie für Informationen bezüglich der Installation der
Inneneinheit die Installationsanleitung der Inneneinheit zu Rate.
■
Betreiben Sie die Einheit niemals ohne die Thermistoren (R3T,
R4T) oder Drucksensoren (S1NPH, S1PH). Die Nichtbeachtung
dieses Hinweises kann zu einem Brand des Kompressors führen.
■
Überprüfen Sie beim Anbringen/Entfernen von Schildern den
Modellnamen und die Seriennummer der außen (vorn)
angebrachten Schilder, um Verwechselungen zu vermeiden.
■
Achten Sie beim Schließen der Wartungsabdeckungen darauf,
das Anzugsdrehmoment von 4,1 N•m nicht zu überschreiten.

3.4. Modellkennung

Die RRLQ-Einheiten umfassen spezielle Ausrüstungen (Isolation,
Bodenplatten-Heizung etc.), um einen ordnungsgemäßen Betrieb in
Umgebungen zu gewährleisten, in denen geringe Umgebungs-
temperaturen in Verbindung mit einer hohen Luftfeuchtigkeit auftreten
können. Diese Modelle sind mit entsprechenden Komponenten
(Isolierung, Bodenplatten-Heizung
Vereisungen ausgestattet.
Eine RRLQ_CA-Außeneinheit kann an eine Inneneinheit
des Typs RKHBH/X016* angeschlossen werden (die
Bodenplatten-Heizung der Außeneinheit wird von der
Platine der Außeneinheit gesteuert).
RRLQ011~016CAV3+W1
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW57795-1 – 10.2010
die strenge Einhaltung der
etc.) zur Vermeidung von
3.5. Zubehör
■
Überprüfen Sie, ob das folgende Zubehör im Lieferumfang der
Einheit vorhanden ist.
Installationsanleitung
Kabelbinder
Aufkleber zu fluorierten
Treibhausgasen
Mehrsprachiger Aufkleber
mit Hinweisen zu fluorierten
Treibhausgasen
Schraube (M4x12)
Thermistor-Befestigungsplatte
(Ersatzteil)
Thermistor-Haltevorrichtung

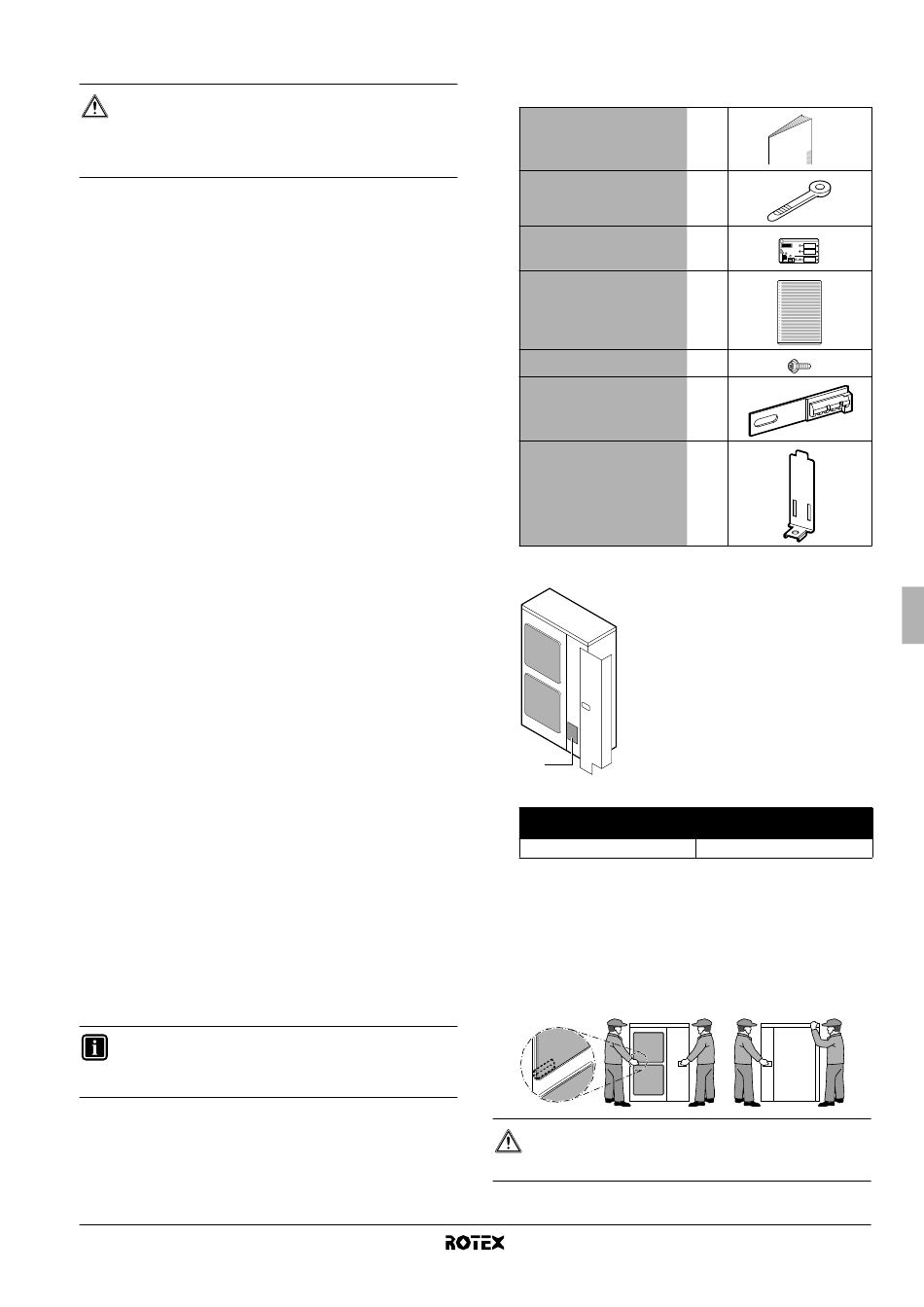

Die Abbildung unten zeigt, wo sich das Zubehör befindet.
1
1
■
Mögliche Optionen
Schneeabdeckung
RK016SNC
(a) Diese optionale Platine zur Anforderungsverarbeitung ist nur für die
Funktion "Einstellung des Anforderungsbetriebs" verfügbar. Siehe
Installationsanleitung der Einheit KRP58M51.

3.6. Transport

Transportieren Sie die Einheit vorsichtig, indem Sie sie an den
Griffen links und rechts anheben (siehe Abbildung unten). Fassen
Sie die Einheit an den Kanten und nicht am Lufteinlass an, um eine
Verformung des Gehäuses zu verhindern.

ACHTUNG

Berühren Sie nicht den Lufteinlass oder die Aluminiumrippen
der Einheit, um eine Verletzung zu vermeiden.
1
2
1
1
1
1
1
Zubehör
Platine zur
Anforderungsverarbeitung
(a)
KRP58M51
Installationsanleitung
