Montáž vnitřní jednotky
UPOZORNĚNÍ
Jednotka má hmotnost přibližně 48 kg a její zdvih vyžaduje
spolupráci nejméně dvou osob.

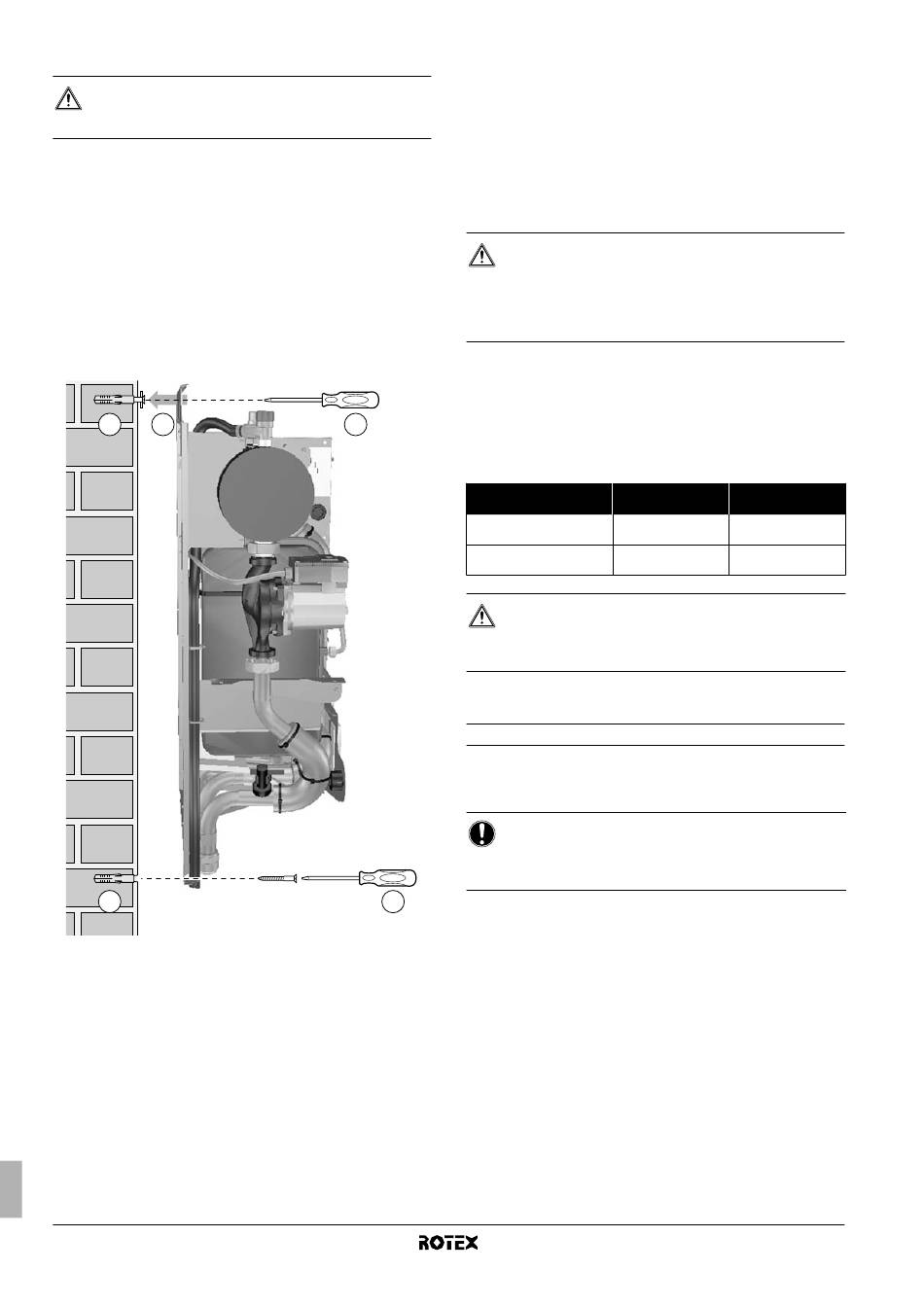

1
Umístěte instalační šablonu na stěnu (viz obal) a označte
montážní body (2 na vrcholu (● T) a 2 na spodní straně (● B)).
Zajistěte, aby značky (2 krát 2) byly ve zcela vodorovné poloze
a jejich rozměry odpovídaly obrázek 4.
Pokud by jednotka nebyla instalována vodorovně, do vodního
okruhu by mohl pronikat vzduch s následnou poruchou jednotky.
Této zásadě je nutné věnovat zvláštní pozornost při instalaci
modelu RKHBX, aby nedocházelo k přetečení v odtokové vaně.
2
Vyvrtejte 4 otvory a namontujte 4 zátky (vhodné pro M10).
3
Zasuňte šrouby do horních zátek a zavěste vnitřní jednotku
na horní šrouby.
4
Zasuňte šrouby do spodních zátek a pevně je zajistěte.
2
1
1
Instalační návod
14
6.5.
Instalace sady s vanou na kondenzát EKHBDP
(pouze pro modely RKHBX)
U modelů k topení/chlazení je třeba instalovat vanu na kondenzát
(viz "4. Příslušenství" na straně 9).
Během operace chlazení mohou vodní páry (vlhkost) ze vzduchu
kondenzovat a shromažďovat se na studených chladících a vodních
potrubích. Tato voda se shromažďuje ve vaně na kondenzát, která
musí být připojena k odtoku.
Při instalaci viz instalační návod dodávaný se soupravou vany na
kondenzát.
UPOZORNĚNÍ
Umístěte správně konec hadice tlakového pojistného
ventilu do vany na kondenzát. Pokud byste to neudělali,
mohla by se voda dostat do kontaktu s elektrickými
součástkami a výsledkem by mohl být úraz elektrickým
proudem nebo zkrat elektrického systému.
6.6.
Chladicí potrubí
Veškeré návody, pokyny a specifikace vztahující se k chladicímu
potrubí mezi vnitřní jednotkou a venkovní jednotkou naleznete
3
v instalačním návodu venkovní jednotky.
Umístění plynového a kapalinového potrubí vnitřní jednotky je
uvedeno v části "5.2. Hlavní součásti" na straně 10.
Specifikace chladicího
potrubí
Přípojka k plynovému
potrubí
Přípojka ke kapalinovému
potrubí
UPOZORNĚNÍ
Při připojování k potrubí chladiva vždy používejte k dotahování
a povolování matic dva klíče! Zanedbání této zásady může
způsobit poškození spojů potrubí a netěsnost.
6.7.
Vodní potrubí
Kontrola oběhu vody
Jednotky jsou vybaveny přívodem a odvodem vody pro připojení
k vodnímu okruhu. Tento okruh musí být instalován instalačním
technikem a musí odpovídat platným předpisům.
POZNÁMKA
Jednotky jsou určeny k použití jen v uzavřených vodních
systémech. Použití otevřeného systému vodního okruhu
může způsobit nadměrnou korozi potrubí vodního okruhu.
4
Vnitřní jednotka
15,9 mm (5/8 palců)
9,5 mm (3/8 palců)
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
Venkovní jednotka
15,9 mm (5/8 palců)
9,5 mm (3/8 palců)
RKHBH/X016BB
4PW62576-3 – 10.2010
