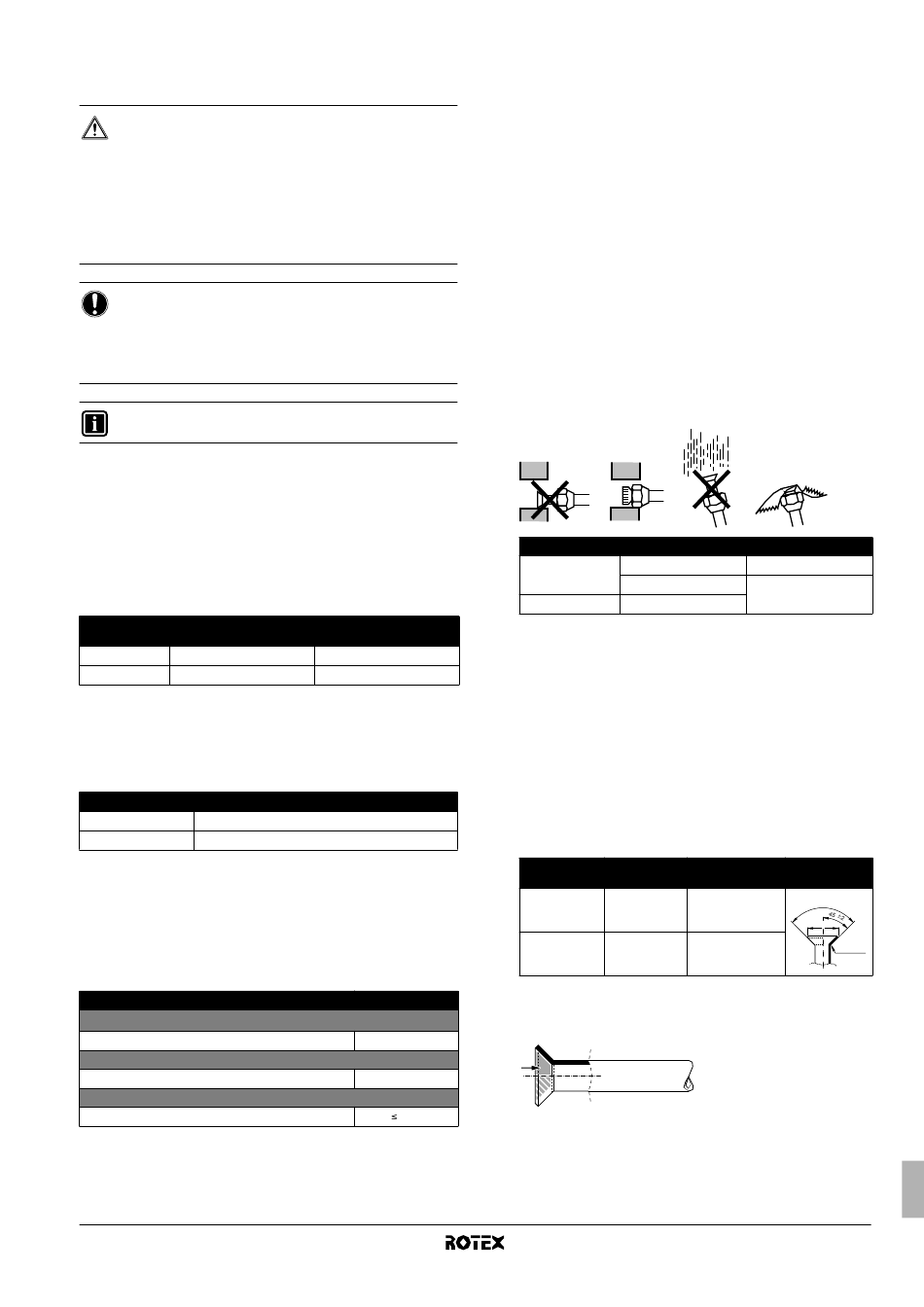

8.
Rozměr potrubí chladiva a povolená
délka potrubí
NEBEZPEČÍ
■
Potrubí a další tlakové součásti musí odpovídat
platným legislativním nařízením a musí být vhodné
pro vedení chladiva. Pro chladivo používejte bezešvé
měděné trubky deoxidované kyselinou fosforečnou.
■
Instalaci musí provádět koncesovaný technik pro použití
chladiva, výběr materiálů a instalace musí splňovat
platná legislativní nařízení. V Evropě musí být použita
norma EN378.
POZNÁMKA
Pro osoby zabývající se instalací potrubí:
Nezapomeňte otevřít uzavírací ventil po dokončení instalace
potrubí
a
podtlakového
s uzavřeným ventilem může poškodit kompresor.)
Je zakázáno vypouštět chladivo do ovzduší. Chladivo
zachyťte dle zákona o zachycování a likvidaci freonu.
8.1.
Volba materiálu potrubí
■
Konstrukční materiál: pro chladivo – bezešvé měděné trubky
deoxidované kyselinou fosforečnou.
■
Stupeň pnutí: používejte potrubí se stupněm pnutí dle průměru
trubky, viz tabulka níže.
■
Tloušťka potrubí pro rozvod chladiva musí odpovídat platným
legislativním nařízením. Minimální tloušťka potrubí pro vedení
R410A musí splňovat údaje v níže uvedené tabulce.
Stupeň pnutí
Ø potrubí
materiálu potrubí
9,5
O
15,9
O
O=Žíhaná měď
8.2.
Rozměr potrubí chladiva
Potrubí mezi venkovní jednotkou a vnitřní jednotkou musí mít stejné
rozměry jako venkovní přípojky.
Rozměr potrubí chladiva (mm)
Plynové potrubí
Kapalinové potrubí
8.3.
Povolená délka potrubí a výškový rozdíl
Povolené délky a výšky naleznete v níže uvedené tabulce. Viz
obrázek 2. Předpokládejme, že nejdelší potrubí na obrázku odpovídá
aktuálnímu nejdelšímu potrubí a nejvyšší jednotka na obrázku
odpovídá aktuální nejvyšší jednotce.
Pro RRLQ
Povolená délka potrubí
Maximální celková délka potrubí v jednom směru
L
Maximální výška mezi vnitřní a venkovní jednotkou
H
Délka beze změny
L
(a) Hodnota v závorkách představuje ekvivalentní délku.
RRLQ011~016CAV3+W1
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW57795-1 – 10.2010
čištění.
(Spuštění
systému
Minimální tloušťka t (mm)
0,80
1,00
Ø15,9
Ø9,5
(a)
50 m (70 m)
30 m
10 m
9.
Bezpečnostní opatření na rozvodu
chladiva
■
Nedopusťte, aby došlo ke smísení jiné látky než určeného
chladiva v mrazicím cyklu, například vzduchu, apod. Pokud
dojde při práci na jednotce k úniku plynného chladiva, ihned
místnost důkladně odvětrejte.
■
Při doplňování chladiva používejte pouze R410A
Nástroje pro instalaci:
Používejte instalační nástroje (plnicí hadici chladiva s vícecestným
manometrem, apod.), které jsou používány výhradně pro instalace
s chladivem R410A, aby odolávaly tlaku a zabránilo se vniknutí
cizích materiálů (např. minerálních olejů a vlhkosti) do systému.
Podtlakové čerpadlo:
Použijte 2-stupňové podtlakové čerpadlo se zpětným ventilem.
Ujistěte se, že olej čerpadla neproudí proti směru systému, když
je čerpadlo vypnuté.
Použijte podtlakové čerpadlo, které je schopno vytvořit podtlak
až –100,7 kPa (5 Torr, –755 mm Hg).
■
Aby se zabránilo vniknutí nečistot, kapalin nebo prachu do
potrubí, zajistěte potrubí stlačením nebo použijte pásku.
Při protahování měděných trubek přes stěny je nutná velká
opatrnost.
Místo
Instalační období
Více než měsíc
Venkovní
jednotka
Méně než měsíc
Vnitřní jednotka
Bez ohledu na období
■
Potrubí musí být namontováno tak, aby příruba nebyla vystavena
mechanickému namáhání.
9.1.
Pokyny pro připojování pomocí hrdel
■
Hrdla nesmí být používána opakovaně. Aby nevznikaly
netěsnosti, používejte vždy nová hrdla.
■
Používejte řezák trubek a nástroj na hrdla vhodné pro použité
chladivo.
■
Používejte výhradně převlečné matice dodávané s jednotkou.
Použití jiných převlečných matic může způsobit únik chladiva.
■
Rozměry hrdel a příslušné utahovací momenty viz tabulka
(přílišný utahovací moment způsobí prasknutí hrdla).
Rozměr potrubí
Utahovací
(mm)
moment (N•m)
Ø9,5
33~39
Ø15,9
63~75
■
Při připojení převlečné matice potřete vnitřní povrch kalíškového
spoje éterem nebo esterovým olejem a před pevným dotažením
matici nejdříve utáhněte rukou o 3 až 4 otáčky.
Způsob ochrany
Zaškrcení trubky
Zaškrcení nebo
zapáskování trubky
Rozměry kuželu A
Tvar hrdla
(mm)
(mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Instalační návod
10
